Fotovoltaik fırın sistemleri için özel kuvars termal yalıtım plağı

Kuvars termal bariyer plakası veya kuvars fırın ısı kalkanı olarak da bilinen Kuvars Isı Yalıtım Plakası, fotovoltaik veya yarı iletken fırın tüpünün giriş veya çıkışının etrafına monte edilir.

Çoklu kuvars plakalar tipik olarak eşleşen oluklu bir kuvars tutucu kullanılarak kontrollü aralıklarla düzenlenir. Birlikte, radyant ısı transferini kontrol etmeye, fırın açıklığı etrafındaki ısı kaybını azaltmaya, yerel termal ortamı stabilize etmeye ve çevredeki fırın bileşenlerini korumaya yardımcı olan katmanlı bir termal bariyer düzeneği oluştururlar.

Yüksek saflıkta erimiş kuvars veya opak erimiş kuvarstan üretilen plaka, düşük termal genleşme, iyi termal şok direnci, yüksek sıcaklık uyumluluğu ve düşük kirlenme potansiyeli sunar. Dairesel plakalar, dikdörtgen plakalar, merkez açıklıkları, yuvalar, çentikler, konumlandırma delikleri ve özel montaj profilleri için özel işleme mevcuttur.

Temel Özellikler

Yüksek Saflıkta Kuvars Malzemesi

Yüksek saflıkta erimiş kuvars, fotovoltaik ve yarı iletken termal işleme ortamlarında metalik kirlenme riskinin azaltılmasına yardımcı olur.

Düşük Termal Genleşme

Erimiş kuvarsın çok düşük bir termal genleşme katsayısı vardır ve bu da plakanın ısıtma ve soğutma döngüleri sırasında boyutsal stabiliteyi korumasına yardımcı olur.

Katmanlı Termal Bariyer Tasarımı

Birden fazla plaka kontrollü aralıklarla monte edildiğinde, düzenek fırın tüpü açıklığı etrafındaki radyant ve konvektif ısı transferinin sınırlandırılmasına yardımcı olur.

Termal Şok Direnci

Erimiş kuvars, plaka doğru şekilde tasarlandığında, kurulduğunda, ısıtıldığında ve soğutulduğunda sıcaklık değişimlerinde iyi performans gösterir.

Hassas İşleme

Fırın tüpü, tutucu ve çevre tertibatıyla uyumluluğu sağlamak için CNC kesme, delme, taşlama, kanal açma ve kenar bitirme işlemleri mevcuttur.

Özel Geometri

Plaka çapı, kalınlığı, açıklıkları, çentikleri, montaj özellikleri ve yüzey durumu çizimlere veya numunelere göre üretilebilir.

Ürün Özellikleri

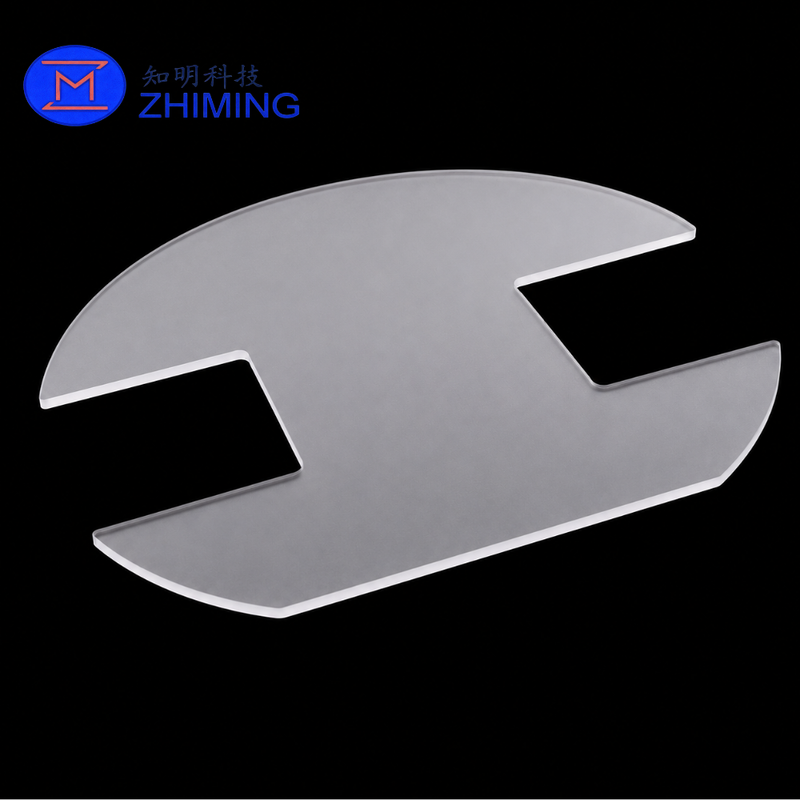

Ø420 × 5 mm spesifikasyonu, görüntülenen ürün için referans boyutudur. Tüm boyutlar özelleştirilebilir.

Kuvars Yalıtım Plakası Nasıl Çalışır?

Kuvars levha genellikle tek başına bir yalıtım malzemesi olmaktan ziyade çok katmanlı bir yalıtım düzeneğinin parçası olarak kullanılır.

Bitişik plakalar arasında kontrollü bir hava boşluğu olacak şekilde oluklu bir kuvars tutucuya birkaç plaka yerleştirilir. Bu yapı aşağıdakilere yardımcı olur:

• Doğrudan radyant ısı transferini azaltın
• Fırın açıklığının etrafındaki ısı kaybını sınırlayın
• Yakındaki contaları ve mekanik bileşenleri koruyun
• Fırın borusunun dışındaki termal maruziyeti azaltın
• Tutarlı plaka konumlandırmasını koruyun
• Fırın giriş tertibatının stabilitesini artırın
• Bakım sırasında incelemeyi ve değiştirmeyi basitleştirin

Gerçek termal performans plaka sayısına, plaka aralığına, yüzey durumuna, fırın sıcaklığına, hava akışına, plaka kalınlığına ve kurulum konumuna bağlıdır.

Malzeme Seçenekleri

Şeffaf Erimiş Kuvars

Yüksek saflık, görsel gözlem veya kontrollü kızılötesi iletimin gerekli olduğu durumlarda uygundur.

Opak Erimiş Kuvars

Işık saçılımını artıran ve doğrudan radyant ısı iletimini azaltan kontrollü bir mikro yapı içerir. Genellikle fırın ısı kalkanı ve termal bariyer uygulamaları için seçilir.

Buzlu veya Öğütülmüş Kuvars

Zemin veya buzlu yüzey ışık saçılımını artırabilir ve termal tasarım ve kurulum gereksinimlerine göre belirlenebilir.

Gerekli saflığa, termal davranışa, mekanik koşullara ve fırın atmosferine göre en uygun kuvars kalitesi seçilmelidir.

Ürün Avantajları

• Yüksek sıcaklıklı fırın düzenekleri için uygundur
• Düşük termal genleşme katsayısı
• Termal döngüye karşı iyi direnç
• Düşük metalik kirlenme potansiyeli
• Hassas işlenmiş boyutlar
• Özel açıklıklar, yuvalar ve kenar profilleri
• Oluklu kuvars tutucularla uyumlu
• Muayene edilmesi ve değiştirilmesi kolaydır
• Temiz üretim ortamlarına uygundur
• Prototip ve seri üretim mevcut
• Eşleşen tutucular temin edilebilir
• Kırılgan bileşenler için özel ambalaj mevcuttur

Tipik Uygulamalar

• Fotovoltaik difüzyon fırınları
• Güneş pili üretim ekipmanları
• Fırın borusu giriş ve çıkış izolasyonu
• Yarı iletken difüzyon fırınları
• Yarı iletken oksidasyon fırınları
• LPCVD ve termal işleme ekipmanı
• Kuvars fırın düzenekleri
• Yüksek sıcaklık reaksiyon sistemleri
• Laboratuvar tüp fırınları
• Endüstriyel ısıl işlem ekipmanları
• Özel kuvars termal bariyer düzenekleri

Özel Tasarım Seçenekleri

Kuvars yalıtım levhalarını aşağıdakilerle üretebiliriz:

• Özelleştirilmiş dış çaplar
• Farklı plaka kalınlıkları
• Merkezi delikler veya büyük açıklıklar
• Kenar çentikleri ve konumlandırma yuvaları
• Montaj veya hizalama delikleri
• Kademeli veya gömme profiller
• Taşlanmış veya cilalanmış yüzeyler
• Pahlı veya yuvarlatılmış kenarlar
• Özelleştirilmiş düzlük ve toleranslar
• Şeffaf, opak veya buzlu kuvars
• Eşleşen çok yuvalı kuvars tutucular
• Komple plaka ve tutucu düzenekleri

Yedek parçalar için üretim teknik çizime, CAD dosyasına, fiziksel numuneye veya ölçülen ekipman boyutlarına dayalı olabilir.

Üretim Süreci

Tipik bir üretim süreci şunları içerir:

1. Kuvars malzemesi ve kalite seçimi
2. Ham plaka kesimi
3. CNC profil işleme
4. Delik, yuva ve kesme işleme
5. Yüzey taşlama veya parlatma
6. Kenar pah kırma ve bitirme
7. Gerektiğinde stres giderme tedavisi
8. Hassas temizlik
9. Boyutsal inceleme
10. Görsel inceleme
11. Koruyucu ambalaj

Üretim süreci plaka çapına, kalınlığına, açılma geometrisine, yüzey gereksinimlerine ve sipariş miktarına göre ayarlanır.

Kalite Kontrolü

Her kuvars ısı yalıtım plakası aşağıdakiler açısından incelenebilir:

• Dış çap veya genel boyutlar
• Plaka kalınlığı
• Açılış ve kesme boyutları
• Delik ve yuva konumları
• Düzlük
• Paralellik
• Yüzey durumu
• Kenar kalitesi
• Cips ve çatlaklar
• Çizikler ve işleme kusurları
• Malzeme görünümü
• Temizlik
• İlgili tutucuya takın

Muayene raporları, üzerinde anlaşılan teknik gereksinimlere göre sunulabilir.

Teklif İçin Gerekli Bilgiler

Lütfen şunları sağlayın:

1. Plaka şekli ve genel boyutlar
2. Dairesel ise plaka çapı
3. Plaka kalınlığı
4. Merkezi açılış boyutları
5. Delik, yuva veya çentik düzeni
6. Yüzey bitirme gereksinimleri
7. Kenar işleme gereksinimleri
8. Düzlük ve boyut toleransları
9. Kuvars malzemesi veya saflık gereksinimleri
10. Maksimum çalışma sıcaklığı
11. Isıtma ve soğutma döngüsü koşulları
12. Fırın atmosferi
13. Gerekli miktar
14. Teknik çizim, CAD dosyası veya fiziksel örnek

Plaka mevcut bir kuvars tutucuya takılacaksa lütfen yuva genişliğini, yuva derinliğini ve gerekli montaj açıklığını da sağlayın.

Ambalajlama

Kuvars plakalar kırılgandır ve uygun ambalaj koruması gerektirir. Mevcut paketleme yöntemleri şunları içerir:

• Koruyucu ambalajı temizleyin
• Bireysel plaka ayırma
• Yumuşak köpük veya EPE yastıklama
• Özel kesim köpük ekler
• Güçlendirilmiş ihracat kartonları
• Büyük çaplı veya toplu siparişler için ahşap kasalar

Büyük çaplı plakalar, taşıma sırasında teması, çizilmeyi ve kenar hasarını azaltmak için ayrı ayrı ayrılabilir.

SSS

1. Kuvars ısı yalıtım levhasının işlevi nedir?

Fırın tüpü açıklığının yakınında termal bariyer düzeneğinin bir parçası olarak kullanılır. Kontrollü aralıklarla monte edilen birden fazla plaka, radyant ısı transferini sınırlamaya ve yakındaki fırın bileşenlerini korumaya yardımcı olur.

2. Mevcut tek boyut Ø420 × 5 mm midir?

No. Ø420 mm ve 5 mm kalınlık referans spesifikasyondur. Çap, kalınlık, açıklıklar ve diğer boyutlar özelleştirilebilir.

3. Şeffaf ve opak kuvars malzemelerinin ikisi birden temin edilebilir mi?

Evet. Şeffaf, opak, zemin ve buzlu kuvars seçenekleri mevcuttur. Doğrudan radyant ısı iletiminin azaltılmasının önemli bir gereklilik olduğu durumlarda genellikle opak kuvars seçilir.

4. Plaka çizimden veya numuneden üretilebilir mi?

Evet. Teknik çizimlere, CAD dosyalarına, ekipman boyutlarına veya fiziksel numunelere dayalı üretimi destekliyoruz.

5. Özel delikler, yuvalar veya kesikler eklenebilir mi?

Evet. Merkezi açıklıklar, konumlandırma delikleri, kenar çentikleri, montaj yuvaları ve özel profiller çizime göre hassas şekilde işlenebilir.

6. Eşleşen kuvars plaka tutucuları temin edilebilir mi?

Evet. Uyumlu çok yuvalı kuvars tutucular üretebilir ve plakaları ve tutucuyu komple fırın yalıtım tertibatı olarak tedarik edebiliriz.

7. Plaka 1.100°C'de sürekli çalışmaya uygun mu?

Erimiş kuvars bu sıcaklık aralığı için uygun olabilir ancak uzun vadeli performans, kuvarsın derecesine, plaka boyutuna, kalınlığına, mekanik yüklemeye, montaj yöntemine, fırın atmosferine ve termal döngüye bağlıdır. Spesifikasyonu onaylamadan önce tüm çalışma koşulları gözden geçirilmelidir.

8. Levha kalınlığı nasıl seçilmelidir?

Kalınlık, plaka çapına, tutucu yuva genişliğine, montaj yönüne, mekanik desteğe, termal koşullara, gerekli servis ömrüne ve izin verilen deformasyona göre seçilmelidir.
