Bu yüksek saflıkta erimiş kuvars tutma halkası, termal stabilite, elektriksel yalıtım, kimyasal direnç ve düşük malzeme kirliliği gerektiren hassas ekipman montajları için üretilmiş büyük halka şeklinde bir bileşendir. Ürün, geniş dairesel bir gövde, büyük açık bir merkez, yükseltilmiş bir iç kenar, basamaklı bir dış profil ve çevresi boyunca dağıtılmış birden fazla konumlandırma özelliği ile karakterize edilir.

Basit düz bir kuvars halkası olmaktan ziyade, bileşen, bir ekipman montajı içinde kurulum boşluğu, mekanik konumlandırma, bileşen ayrımı veya kontrollü destek sağlayabilen birkaç işlenmiş seviye içerir. Geniş halka yüzeyi kararlı bir temas alanı sunarken, yükseltilmiş iç kısım başka bir parçayı merkezlemeye veya iç bir işlem alanı etrafında tanımlanmış bir boşluğu korumaya yardımcı olabilir.

Dış kenar, birkaç işlenmiş kesinti veya konumlandırma yuvası içerir. Bu yapılar, karşılık gelen fikstürlere uyacak, dönmeyi önleyecek, montaj yönünü belirleyecek veya komşu bileşenler için boşluk sağlayacak şekilde tasarlanabilir. Miktarları, şekilleri, konumları, derinlikleri ve genişlikleri müşterinin teknik çizimine göre özelleştirilebilir.

Bu kuvars halkası, geleneksel metal veya polimer halkaların kirlilik, elektriksel iletkenlik veya termal genleşme endişeleri getirebileceği özel yarı iletken ekipmanları, vakum sistemleri, yüksek sıcaklık enstrümanları, laboratuvar proses odaları, optik montajlar ve diğer endüstriyel sistemler için uygundur.

Teknik Özellikler

Büyük Halkalı Kuvars Yapısı

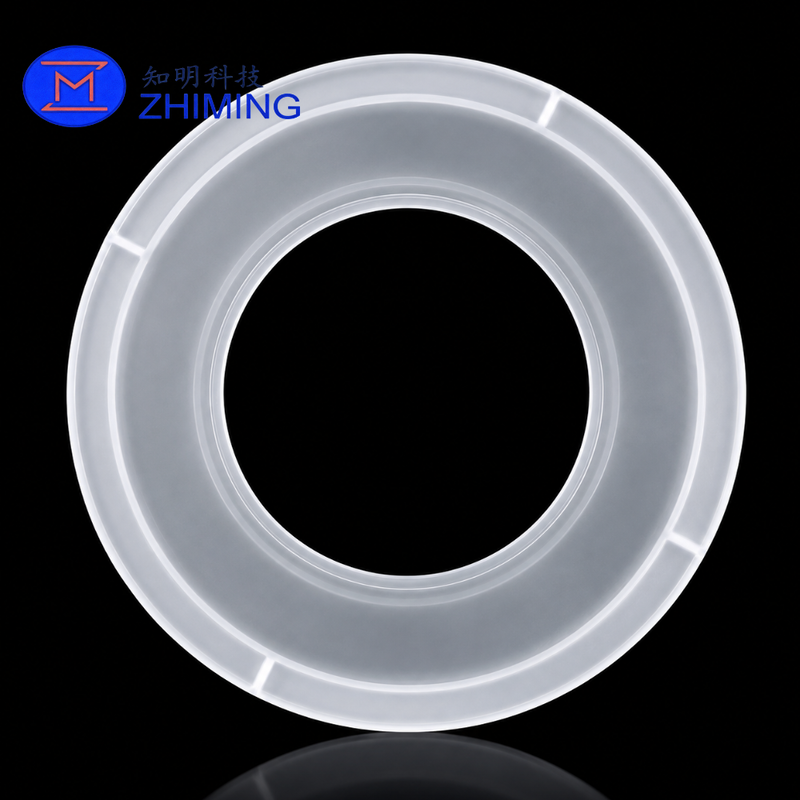

Ürün, ortasından geçen büyük dairesel bir açıklığa sahiptir ve geniş bir halka şeklinde gövde oluşturur. Bu açık yapı, halkanın merkezi çalışma alanını engellemeden bir işlem bölgesini, oda açıklığını, tüpü, wafer alanını, ısıtıcıyı, optik yolu veya diğer iç ekipman bileşenlerini çevrelemesine olanak tanır.

Halka şekli çeşitli işlevler için uyarlanabilir, bunlar şunları içerir:

• Mekanik destek;
• Bileşen tutma;
• Ekipman hizalama;
• Termal ayrım;
• Elektriksel yalıtım;
• İşlem alanı koruması;
• Oda boşluğu;
• Çevresel kalkanlama;
• Montaj ve konumlandırma.

Bileşenin tam rolü, kurulum konumuna ve çevredeki ekipmanın boyutlarına bağlıdır. Bu nedenle, nihai ürün adı kuvars tutma halkası, kuvars destek halkası, kuvars oda halkası, kuvars ara parçası halkası veya kuvars flanş halkası arasında değişebilir.

Basamaklı İç ve Dış Profil

Bileşenin önemli bir özelliği basamaklı kesitidir. İç çevre, yükseltilmiş bir kenar veya omuz içerirken, dış kısım yükseklik ve kalınlıkta ek değişiklikler içerir.

Bu basamaklı yapı şunları sağlayabilir:

• Kontrollü bir montaj yüzeyi;
• Bir merkezleme arayüzü;
• Tanımlanmış bir bileşen boşluğu;
• Ek yapısal kalınlık;
• Contalar veya çevredeki parçalar için boşluk;
• Mevcut bir oda profiliyle geliştirilmiş uyumluluk;
• Fonksiyonel yüzeyler arasında ayrım.

İç yükseltilmiş kenar, konumlandırma, temas, görsel erişim veya partikül kontrolü için kullanılıp kullanılmadığına bağlı olarak zımparalanmış, cilalanmış veya ateşle cilalanmış bir yüzeyle tedarik edilebilir.

Farklı seviyeler arasındaki geçiş, düz omuzlar, yuvarlatılmış köşeler, pahlar veya özelleştirilmiş konturlarla üretilebilir. Kırılgan kuvars bileşenlerde yerel gerilim konsantrasyonunu azaltabilen dikkatlice tasarlanmış geçişler nedeniyle keskin iç köşelerden genellikle mümkün olduğunca kaçınılır.

Hassas Konumlandırma Özellikleri

Dış çevre boyunca eşit olarak dağıtılmış birkaç özellik görülebilir. Bunlar sığ oluklar, rölyef bölümleri, hizalama çentikleri veya konumlandırma yuvaları olabilir.

Şunlar için kullanılabilirler:

• Kurulum yönünü tanımlama;
• Ekipman sabitleme noktalarına uyma;
• İstenmeyen dönmeyi önleme;
• Kelepçeler etrafında boşluk sağlama;
• Kuvars halkayı başka bir bileşenle hizalama;
• Montaj denetimi için referans noktaları oluşturma.

Konumlandırma özellikleri tamamen özelleştirilebilir. Müşteriler yuva sayısını, açısal aralığı, boyutları, köşe yarıçapını ve diğer kritik yüzeylerle ilişkisini belirtebilir.

Yedek parçalar için her bir konumlandırma özelliğinin açısal konumunu doğrulamak önemlidir. Dış ve iç çaplar doğru olsa bile, yanlış konumlandırılmış yuvalar bileşenin orijinal ekipmana uymasını engelleyebilir.

Erimiş Kuvars Malzeme Seçenekleri

Bileşen, farklı sınıflarda erimiş kuvars veya erimiş silikadan üretilebilir. Malzeme seçimi, yalnızca görünüme değil, çalışma ortamına dayanmalıdır.

Mevcut seçenekler şunları içerebilir:

• Genel endüstriyel erimiş kuvars;
• Yüksek saflıkta erimiş kuvars;
• Yarı iletken sınıfı kuvars;
• Sentetik erimiş silika;
• Optik sınıfı erimiş silika;
• Düşük hidroksil erimiş silika;
• Yüksek hidroksil erimiş silika.

Yüksek saflıkta kuvars, metalik kirlilik, partikül oluşumu ve kimyasal uyumluluğun kontrol edilmesi gereken ekipmanlar için yaygın olarak seçilir.

Geliştirilmiş optik iletim veya malzeme tutarlılığının daha sıkı kontrolü gerektiğinde sentetik erimiş silika düşünülebilir. Uygun malzeme dalga boyuna, sıcaklığa, atmosfere, saflığa ve ekipman gereksinimlerine göre seçilmelidir.

Termal ve Kimyasal Performans

Erimiş kuvars, düşük bir termal genleşme katsayısına sahiptir ve birçok yüksek sıcaklık koşulunda boyutsal kararlılığı koruyabilir. Bu, onu fırın montajları, laboratuvar ısıtma sistemleri, yarı iletken aletleri ve tekrarlanan ısıtma ve soğutma deneyimleyen proses odaları için kullanışlı hale getirir.

Termal performansı hala birkaç pratik faktöre bağlıdır:

• Maksimum çalışma sıcaklığı;
• Isıtma ve soğutma hızı;
• Sıcaklık tekdüzeliği;
• Mekanik kısıtlama;
• Halka boyutları;
• Yerel temas basıncı;
• Yüzey durumu;
• Mevcut iç gerilim.

Düzensiz ısıtma veya sert kelepçeleme termal gerilim oluşturabilir. Bu nedenle, büyük çaplı halkalar eşit şekilde desteklenmeli ve yetersiz boşluğa sahip montajlara zorlanmamalıdır.

Kuvars ayrıca birçok proses kimyasallarına ve asitlere karşı direnç sunar. Ancak, her kimyasala evrensel olarak dirençli değildir. Hidroflorik asit ve belirli sıcak alkali malzemeler kuvars yüzeylerine saldırabilir, bu nedenle kullanımdan önce kimyasal uyumluluk gözden geçirilmelidir.

Elektriksel Yalıtım

Erimiş kuvars elektriksel olarak yalıtkan bir malzemedir. Bu nedenle halka, elektriksel yalıtımın iletken bileşenler arasında gerekli olduğu ekipmanlarda kullanılabilir.

Potansiyel uygulamalar şunların yakınındaki montajları içerir:

• Elektrotlar;
• Plazma kaynakları;
• Isıtma elemanları;
• Elektriksel geçişler;
• Sensörler;
• Metal oda bileşenleri;
• Yüksek voltajlı proses alanları.

Geniş halka gövdesi, nihai konfigürasyona bağlı olarak hem mekanik ayrım hem de elektriksel yalıtım sağlayabilir.

Yüzey Kaplaması Seçimi

Gösterilen ürün, daha net cilalı kenarlarla birleştirilmiş yarı saydam veya buzlu halkalı bir yüzeye sahiptir. Bu karışık kaplama genellikle her alanın işlevine göre kasıtlı olarak oluşturulur.

Mevcut yüzey seçenekleri şunları içerir:

Zımparalanmış Kaplama

Zımparalanmış bir yüzey, tekdüze mat bir görünüm sağlar ve genellikle optik olmayan destek alanları için kullanılır.

Honlanmış Kaplama

Honlama, sıradan zımparalamaya kıyasla düzlüğü, paralelliği ve temas tutarlılığını iyileştirebilir.

Şeffaf Cilalama

Cilalama, şeffaflığı artırabilir ve daha pürüzsüz bir yüzey oluşturabilir. Görsel inceleme, optik iletim, azaltılmış kalıntı tutma veya hassas temas alanları için belirtilebilir.

Ateşle Cilalama

Ateşle cilalama, seçilen kenarları pürüzsüzleştirebilir ve keskin işleme izlerini azaltabilir. Genellikle yalnızca gerekli tolerans için uygun olduğu yerlerde uygulanır.

Buzlu Kaplama

Kontrollü bir buzlu kaplama, parlaklığı azaltmak veya tekdüze optik olmayan bir yüzey sağlamak için kullanılabilir.

Üst yüzeye, alt yüzeye, iç duvara, dış duvara, basamaklara ve konumlandırma yuvalarına farklı kaplamalar uygulanabilir.

Özel Üretim Parametreleri

Bu erimiş kuvars halkası, müşteriye özel boyutlara göre üretilir. Mevcut özelleştirmeler şunları içerir:

• Toplam dış çap;
• Merkezi açıklık çapı;
• Toplam kalınlık;
• Halka gövdesi genişliği;
• İç kenar yüksekliği;
• İç kenar genişliği;
• Dış basamak boyutları;
• Konumlandırma yuvası sayısı;
• Yuva genişliği ve derinliği;
• Yuva açısal konumu;
• İç ve dış kenar yarıçapı;
• Yüzey düzlüğü;
• Yüzey paralelliği;
• İç ve dış eşmerkezlilik;
• Yuvarlaklık;
• Yüzey pürüzlülüğü;
• Kenar pahları;
• Malzeme sınıfı;
• Temizlik prosedürü;
• Ambalaj yöntemi.

Eksiksiz bir çizim, referans yüzeyleri ve kritik boyutları açıkça belirtmelidir. Eşmerkezlilik ve yuva konumu önemli olduğunda, çizim tanımlanmış bir referans ekseni içermelidir.

Üretim Süreci

Ürün boyutlarına ve malzeme blankına bağlı olarak üretim şunları içerebilir:

• Kuvars blank hazırlığı;
• Büyük çaplı dairesel kesim;
• Merkezi açıklık işleme;
• İç çap zımparalama;
• Dış çap zımparalama;
• Yüzey zımparalama;
• Basamak işleme;
• Oluk ve çentik işleme;
• Kenar pahlama;
• Hassas honlama;
• Yerel cilalama;
• Ateşle bitirme;
• Temizlik;
• Boyutsal inceleme;
• Koruyucu ambalaj.

Büyük kuvars bileşenler, üretim boyunca dikkatli kullanım gerektirir çünkü aşırı yerel kuvvet kenar hasarına veya gizli çatlaklara neden olabilir.

Özellikle zorlu uygulamalar için, boyutsal uyumu ve kurulum uyumluluğunu doğrulamak üzere önce bir prototip üretilebilir.

Potansiyel Uygulamalar

Basamaklı erimiş kuvars tutma halkası şunlar için düşünülebilir:

• Yarı iletken proses odaları;
• Plazma işleme ekipmanları;
• Aşındırma sistemleri;
• Buhar biriktirme ekipmanları;
• Difüzyon fırın montajları;
• Oksidasyon ekipmanları;
• Wafer işleme aletleri;
• Yüksek sıcaklık laboratuvar sistemleri;
• Vakum odaları;
• Kuvars reaktör montajları;
• Termal yalıtım yapıları;
• Optik ekipmanlar;
• Gaz işleme enstrümanları;
• Özel araştırma ekipmanları;
• Yüksek saflıkta endüstriyel makineler.

Destek, tutma, hizalama, ayırma, yalıtım veya koruma bileşeni olarak işlev görebilir.

Kesin kullanımın yalnızca görünümle doğrulanamaması nedeniyle, nihai üretimden önce çalışma koşulları ve montaj çizimleri gözden geçirilmelidir.

Ana Ürün Faydaları

Özelleştirilmiş Ekipman Uyumluluğu

Tam halka geometrisi, mevcut ekipman boyutlarına ve montaj arayüzlerine uyacak şekilde eşleştirilebilir.

Düşük Termal Genleşme

Erimiş kuvars, birçok ısıtma ve soğutma işlemi sırasında iyi boyutsal kararlılık sunar.

Yüksek Malzeme Saflığı

Yüksek saflıkta sınıflar, hassas proses ortamlarında kirlilik riskini azaltmaya yardımcı olur.

Entegre Halkalı Tasarım

Bileşen, birden fazla monte edilmiş parçanın birleştirilmesini önleyerek tek bir halka olarak üretilir.

Hassas Konumlandırma Özellikleri

Dış yuvalar ve basamaklı yüzeyler, yönlendirmeyi ve kurulum konumunu kontrol etmeye yardımcı olabilir.

Birden Fazla Yüzey Seçeneği

Zımparalanmış, honlanmış, cilalanmış, buzlu ve ateşle cilalanmış yüzeyler tek bir bileşende birleştirilebilir.

Küçük Parti Özelleştirmeleri İçin Uygun

Prototip, yedek parça ve parti üretim gereksinimleri çizime göre değerlendirilebilir.

Kalite Kontrol

Onaylanmış çizime karşı inceleme yapılabilir. Yaygın kontrol öğeleri şunları içerir:

• Dış çap;
• İç çap;
• Toplam kalınlık;
• Basamak yüksekliği;
• Basamak genişliği;
• Yuva sayısı;
• Yuva boyutları;
• Yuva açısal konumu;
• Düzlük;
• Paralellik;
• Yuvarlaklık;
• Eşmerkezlilik;
• Yüzey pürüzlülüğü;
• Yüzey çizikleri;
• Kenar yongaları;
• Görünür kabarcıklar;
• İçerikler;
• Temizlik;
• Ambalaj durumu.

Özellikle sıcaklık ve destek koşullarının ölçüm sonuçlarını etkileyebileceği büyük halkalar için çok sıkı toleranslar gerektiğinde, ölçüm yöntemleri önceden kabul edilmelidir.

Temizlik ve Ambalajlama Seçenekleri

Mevcut temizlik ve ambalajlama hizmetleri şunları içerebilir:

• Standart temizlik;
• Ultrasonik temizlik;
• Deiyonize su ile durulama;
• Yüksek saflıkta kimyasal temizlik;
• Temiz oda uyumlu kullanım;
• Bireysel koruyucu sarma;
• Çift katmanlı sızdırmaz torbalar;
• Köpük konumlandırma destekleri;
• Sert ihracat kasaları.

Ürün nakliye sırasında geniş bir alana desteklenmelidir. Dış kenara veya iç açıklığa doğrudan darbe önlenmelidir.

Teklif Gereksinimleri

Teklif için lütfen aşağıdaki bilgileri sağlayın:

1. Dış çap;
2. İç açıklık çapı;
3. Toplam kalınlık;
4. Tam basamaklı kesit boyutları;
5. Konumlandırma yuvalarının sayısı ve konumu;
6. Düzlük gereksinimi;
7. Paralellik gereksinimi;
8. Eşmerkezlilik gereksinimi;
9. Yüzey kaplaması gereksinimleri;
10. Kuvars malzeme sınıfı;
11. Çalışma sıcaklığı;
12. Kimyasal veya proses gazı maruziyeti;
13. Ekipman uygulaması;
14. Gerekli miktar;
15. Çizim veya orijinal numune.

Yedek ekipman bileşenleri için, hem orijinal çizimi hem de birkaç net fotoğrafı sağlamak, boyutsal yanlış anlama riskini azaltabilir.

SSS

Bu kuvars halkası ile standart bir kuvars flanş arasındaki fark nedir?

Standart bir kuvars flanş genellikle tüp bağlantıları, sızdırmazlık arayüzleri veya cıvata delikleri yapıları ile ilişkilidir. Bu ürünün görünür cıvata delikleri yoktur ve daha çok bir tutma, destek, oda veya konumlandırma halkası olarak tanımlanır. Büyük basamaklı halkalı geometrisi nedeniyle hala Kuvars Flanş kategorisi altına yerleştirilebilir.

İç yükseltilmiş kenar çıkarılabilir veya değiştirilebilir mi?

Evet. Çapı, yüksekliği, genişliği, köşe yarıçapı ve yüzey kaplaması ekipman çizimine göre değiştirilebilir.

Halkaya ek delikler işlenebilir mi?

Delikler, yuvalar, rölyef alanları ve konumlandırma özellikleri değerlendirilebilir. Fizibilite, boyutlarına, konumlarına, kenardan uzaklıklarına, halka kalınlığına ve gerekli mukavemete bağlıdır.
