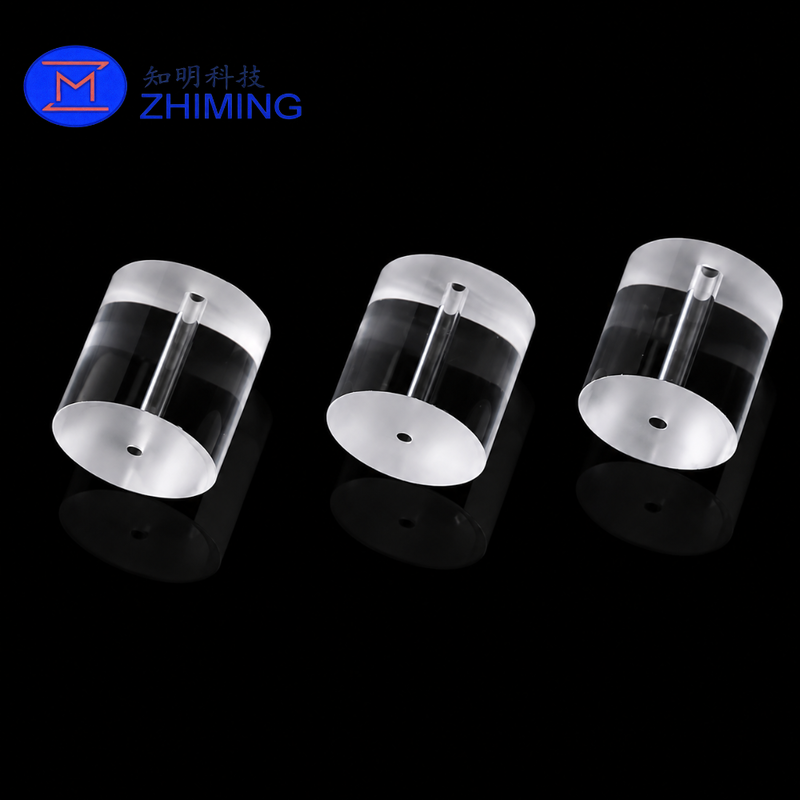

Bu özel kalın duvarlı kuvars tüpü, kısa silindirli bir gövdeye ve ürünün içinden geçen düz bir eksenli deliğe sahip kompakt, hassas üretilen erimiş kuvars bileşenidir.Yapısı geleneksel uzun kuvars borusundan farklıdırBileşenin dış çapı nispeten büyük, toplam uzunluğu kısa, kalın şeffaf duvarı ve iki düz dairesel uç yüzü vardır.

Ürün, bir kesintisiz delik içerir. Ayrı bir yan kapilyar kapı yok. Çünkü erimiş kuvars şeffaf ve ışığı kırar.Aksyal delik iç duvarı belirli açılardan bakıldığında ek bir boru gibi görünebilir.Gerçekte, görünen iç yapı tek delikten oluşuyor.

Bu ürün, amaçlanan kullanımına bağlı olarak, kuvars kılıf, kuvars kabuğu, kuvars boşluk, kısa kuvars silindir veya hassas erimiş silik boru olarak da tanımlanabilir.İç çapı, uzunluk, yüzey durumu ve boyut toleransları müşteri çizimlerine göre üretilebilir.

Kısa ve Kalın Duvarlı Silindir Tasarımı

Bu bileşenin en belirgin özelliği kompakt silindir şeklidir. Standart kuvars borularla karşılaştırıldığında, duvar iç delik çapına göre önemli ölçüde daha kalındır.Bu tasarım, delik etrafında yeterli kuvars malzemesi sağlar ve bileşene işleme sırasında istikrarlı bir yapı verir, temizlik, kullanım ve montaj.

Kısa silindir şekli, kurulum alanının sınırlı olduğu montajlar için özellikle uygundur.silikon karbür, cam veya diğer kuvars bileşenleri.

Mümkün fonksiyonlar şunlardır:

• konumlandırma ve aralık;
• Elektrikli yalıtım;
• Termal yalıtım;
• Çubuk veya tel koruması;
• Sensörlerin kurulumu;
• Gaz veya sıvı yönlendirme;
• Elektrot yalıtımı;
• Mekanik hizalama;
• Yüksek saflıklı ekipman montajı.

Nihai işlev boyutlara, çalışma ortamına, montaj yöntemine ve işlem gereksinimlerine bağlıdır.

Keskinlik Aksyal Çapraz

Düz bir delik, kuvars gövdesinden boylam yönü boyunca geçer. Çukur, bir çubuk, tel, elektrot, termokop, sensör, optik lif veya küçük tüpün yerleştirilmesi için kullanılabilir.Ayrıca özel laboratuvar ve endüstriyel ekipmanlarda gaz veya sıvı için bir geçit olarak da kullanılabilir..

İç çapı, gerekli montaj boşluğuna veya akış kapasitesine göre özelleştirilebilir.ve konsantrisite de teknik çizime göre kontrol edilebilir.

Kesin bir hizalama gerektiren uygulamalar için, iç delik ile dış silindir yüzey arasındaki ilişki önemlidir.Kontrol edilen konsantrizite, eklenen bileşenlerin kuvars kolunun içinde doğru bir şekilde yerleşmesine yardımcı olur.

Kullanılabilir delik koşulları standart işlenmiş, öğütülmüş, temizlenmiş veya ateşle bitirilmiş yüzeyleri içerebilir.ve seçilen üretim süreci.

Yüksek Saflıklı Erimiş Kuvars Malzemesi

Tüp, uygulamaya göre seçilen erimiş kuvars veya erimiş silikadan üretilebilir. Kuvars yüksek sıcaklık, yarı iletken, optik, kimyasal,ve laboratuvar ekipmanları nedeniyle termal, elektrik, kimyasal ve optik özellikleri.

Ana malzeme özellikleri şunlardır:

• Düşük termal genişleme katsayısı;
• İyi termal şok direnci;
• Yüksek elektrik yalıtımı;
• Düşük kontaminasyon potansiyeli;
• İyi kimyasal istikrar;
• Şeffaf görünüm;
• Yüksek sıcaklık kapasitesi;
• Kontrol edilen koşullar altında iyi boyutsal istikrar.

Standart endüstriyel erimiş kuvars, yüksek saflıklı kuvars ve seçilmiş erimiş silikon sınıfları mevcut olabilir. Uygun malzeme, gerekli saflığa göre seçilmelidir,dalga boyu iletimi, ısı döngüsü, süreç atmosferi ve kimyasal maruziyet.

Özel Son Yüz İşleme

Tüpün her iki ucu da düz dairesel yüzeyler olarak oluşur.Optik gözlem, veya mühürleme temas.

Kullanılabilir son tedaviler şunları içerebilir:

• Hızlı zemin;
• Güzelce yapıştırılmış;
• Şeffaf cilalanmış;
• Dondurulmuş;
• Ateşle cilalanmış;
• Çatırlanmış;
• Kenar yuvarlanmış.

Düzlük ve paralellik, parçanın dik durması, diğer bileşenler arasında uyum sağlaması veya doğru eksensel hizalanmayı sürdürmesi gerektiğinde kontrol edilebilir.

Tekrarlanan işleme beklendiğinde çemberlenmiş veya yuvarlak kenarlar önerilir. Kenar tedavisi temizlik, montaj, ambalajlama ve nakliye sırasında kırılma olasılığını azaltabilir.

Özel Üretim Seçenekleri

Bu ürün normalde sabit bir standart öğe olarak sunulmak yerine özel proje gereksinimlerine göre üretilir.

Özelleştirilebilir parametreler şunları içerir:

Küçük iç delikler, kalın duvarlar veya sıkı konsantrisite gereksinimleri için, üretimden önce üretim uygulanabilirliği değerlendirilmelidir.

Üretim kapasitesi

Gerekli boyutlara ve sipariş miktarına bağlı olarak, bileşen kalın duvarlı bir kuvars tüpünden veya katı kuvars silindirinden işlenmiş olabilir.

Kullanılabilir işlem yetenekleri şunları içerebilir:

• Kesim hassasiyeti;
• Kuvars sondajı;
• İç delik işleme;
• Dış çaplı öğütme;
• Son yüzeyi öğütme;
• Yırtmak;
• Optik cilalama;
• Ateşle cilalama;
• Kenar çemberlenmesi;
• Ultrasonik temizlik;
• Yüksek saflıkta temizlik;
• Özel koruyucu ambalaj.

Prototype miktarları, seri üretiminden önce boyut ve montaj doğrulamaları için üretilebilir.

Tipik Uygulamalar

Bu kısa kalın duvarlı kuvars tüpü, ısıya direnç, elektrik yalıtımı, kimyasal temizlik, boyutsal istikrar veya şeffaf gözlem gerektiren ekipmanlarda kullanılabilir.

Tipik uygulamalar şunları içerir:

• Yarım iletken işleme ekipmanları;
• Kuvars fırınları;
• Laboratuvar aletleri;
• Yüksek sıcaklıklı test ekipmanları;
• Vakum sistemleri;
• Gaz dağıtım ekipmanları;
• Analiz aletleri;
• Optik ekipman;
• Plasma işleme sistemleri;
• Sensör koruma bileşenleri;
• Elektrot yalıtım kılıfları;
• Termokopüler yalıtım;
• Kimyasal işleme cihazları;
• Araştırma ekipmanları;
• Kesin konumlandırma sistemleri.

Gaz veya sıvı uygulamalar için, çalışma basıncı, akış ortamı, sıcaklık, mühürleme yapısı ve bağlantı yöntemi üretimden önce onaylanmalıdır.

Ürün Avantajları

Kompakt Geometri

Kısa silindir tasarım, sınırlı montaj alanı olan ekipmanlar için uygundur.

Kalın Kuvars Duvarı

Önemli duvar kalınlığı, istikrarlı bir yapı sağlar ve nispeten büyük bir kuvars gövdesine küçük bir eksenel deliğin dahil edilmesini sağlar.

Özel Bor Boyutu

Çukur çapı çubuklar, kablolar, sensörler, elektrotlar, optik lifler veya sıvı geçiş gereksinimleri için uyarlanabilir.

Şeffaf İnşaat

Şeffaf gövde, iç borunun ve yerleştirilen bileşenlerin görsel incelemesini sağlar.

Yüksek Saflıkta Malzeme

Kuvars, kirlilik kontrolü ve malzeme temizliğinin önemli olduğu uygulamalar için uygundur.

Kesinlik özelleştirme

Boyutlar, toleranslar, uç yüzeyleri, konsantriklik ve temizlik standartları çizimlere göre üretilebilir.

Kalite Denetimi

Denetim, kabul edilen teknik özelliklere göre gerçekleştirilebilir.

• Dış çapı;
• Toplam uzunluk;
• Çukur çapı;
• Duvar kalınlığı;
• Çukur pozisyonu;
• Çukur düzlüğü;
• OD-ID konsantrikliği;
• Son yüzün düzlüğü;
• Son yüz paralelliği;
• Yüzey çizikleri;
• Edge çipleri;
• Görünür kabarcıklar ve dahiller;
• Yüzey temizliği;
• Paketin durumu.

Gerektiğinde boyut kontrol kayıtları ve ürün fotoğrafları sağlanabilir.

Teklif için Gerekli Bilgi

Lütfen teknik değerlendirme ve teklif için aşağıdaki bilgileri sağlayın:

1. Dış çapı;
2. Toplam uzunluk;
3. Çukur çapı;
4. Boyut toleransları;
5. Konsantriklik gereksinimi;
6. Son yüzeyi bitirme;
7. Kenar tedavisi;
8. Kuvars malzemesi veya saflık derecesi;
9. Çalışma sıcaklığı;
10. Planlanan uygulama;
11. Süreç gazı, sıvı veya kimyasal ortam;
12. Sipariş miktarı;
13. Teknik çizim veya referans örneği.

Sık Sorulan Sorular

Bu ürün kuvars tüp mü yoksa kuvars çubuk mu?

Aksyal bir delik içerdiği için kuvars tüpü olarak sınıflandırılır. Bununla birlikte, kalın duvarı ve kısa uzunluğu, delinen kuvars silindirine benzer bir görünüm kazandırır.

Yan kapilyar bir kapı var mı?

Hayır. Gösterilen bileşen tek bir eksenli delikten geçiyor. Bağımsız bir yan kapilyar kapı içermiyor.

Çukur daha küçük veya daha büyük olabilir mi?

Evet. Delik çapı özelleştirilebilir. Mümkünlüğü dış çap, uzunluk, duvar kalınlığı, düzlük ve tolerans gereksinimlerine bağlıdır.
