Fotovoltaik fırın sistemleri için özel Kuvars Isıtma Plakası Sahibi

Fotovoltaik Fırın Sistemleri için Özel Kuvars Isı Yalıtım Plakası Tutucusu

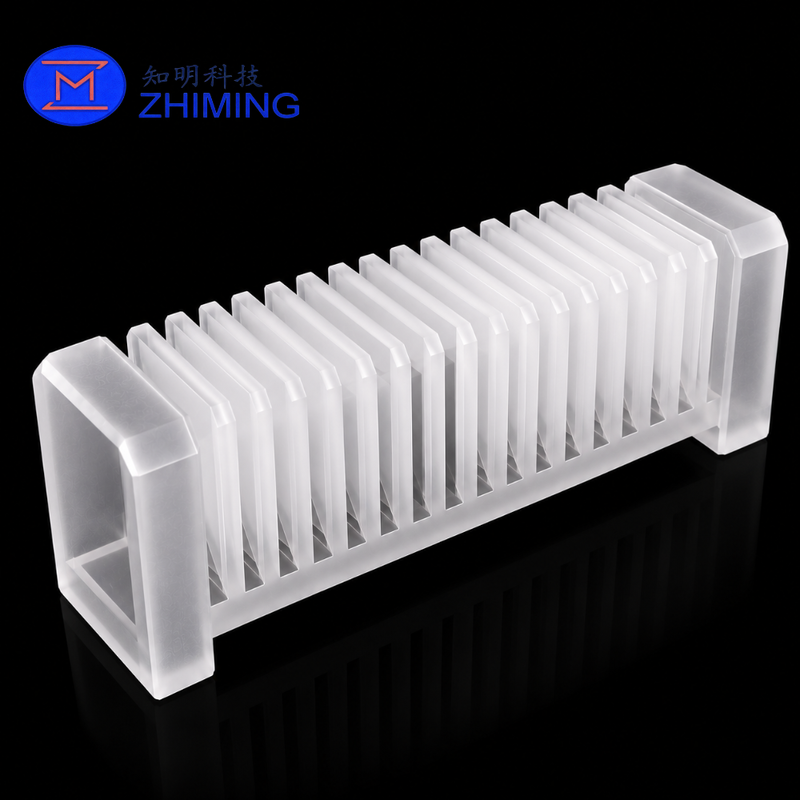

Kuvars Isı Yalıtım Plakası Tutucusu, birden fazla kuvars yalıtım plakasını veya termal bariyer plakasını bir proses tüpünün açıklığının etrafına güvenli bir şekilde konumlandırmak için kullanılan özel bir fırın bileşenidir.

Yüksek saflıkta erimiş kuvarstan üretilen tutucu, düşük termal genleşme, iyi termal şok direnci, yüksek sıcaklık uyumluluğu ve düşük kirlenme potansiyeli sunar. Hassas işlenmiş çok yuvalı yapısı, bireysel yalıtım plakaları arasında tutarlı aralık sağlayarak fırın açıklığında sabit bir termal bariyer tertibatı oluşturulmasına yardımcı olur.

Eşleşen kuvars yalıtım plakaları ile monte edildiğinde tüm düzenek, tüp açıklığı etrafındaki ısı transferini azaltmaya, termal bölge stabilitesini iyileştirmeye ve yakındaki fırın bileşenlerinin aşırı ısıya maruz kalmasını sınırlamaya yardımcı olabilir.

Bu özel kuvars tutucu, fotovoltaik difüzyon fırınları, yarı iletken oksidasyon ve difüzyon sistemleri, LPCVD ekipmanı, laboratuvar tüp fırınları ve diğer yüksek sıcaklık işleme sistemleri için uygundur.

Temel Özellikler

Yüksek Saflıkta Erimiş Kuvars

Fotovoltaik ve yarı iletken termal işleme ortamlarındaki kirlenmeyi en aza indirmeye yardımcı olmak için yüksek saflıkta erimiş silikadan üretilmiştir.

Hassas Çok Yuvalı Yapı

Yuva genişliği, derinliği, aralığı ve miktarı, yalıtım plakalarının kalınlığına ve düzenine uyacak şekilde hassas bir şekilde işlenebilir.

Düşük Termal Genleşme

Erimiş kuvars, çok düşük bir termal genleşme katsayısına sahiptir ve tekrarlanan ısıtma ve soğutma döngüleri sırasında tutucunun boyutsal stabiliteyi korumasına yardımcı olur.

Termal Şok Direnci

Kuvars yapısı sıcaklık değişimi içeren uygulamalara uygundur. Gerçek hizmet ömrü ısıtma hızına, soğutma hızına, mekanik yüklemeye ve kurulum koşullarına bağlıdır.

Stabil Plaka Konumlandırma

Tutucu, birden fazla yalıtım plakasını kontrollü aralıklarla destekleyerek istenmeyen hareketi, eğilmeyi ve bitişik plakalar arasındaki doğrudan teması azaltır.

Özel Fırın Uyumluluğu

Genel boyutlar, yuva düzeni, montaj özellikleri, kenar geometrisi ve yüzey durumu mevcut fırın düzeneğine göre üretilebilir.

Ürün Özellikleri

Listelenen boyut bir referans spesifikasyonudur. Malzeme kalitesi, çalışma sıcaklığı, toleranslar ve yapısal boyutlar, gerçek fırın tasarımına göre onaylanmalıdır.

Tutucu Nasıl Çalışır?

Tutucu, bir fırın borusunun açıklığına veya yakınına monte edilir. Katmanlı bir termal bariyer oluşturmak için işlenmiş yuvalara birden fazla kuvars yalıtım plakası yerleştirilir.

Plakalar arasındaki kontrollü aralık aşağıdakilere yardımcı olur:

• Sabit bir yalıtım plakası düzenlemesini koruyun
• Boru açıklığının yakınındaki doğrudan ısı transferini azaltın
• İstenmeyen plaka hareketini sınırlayın
• Kurulum ve bakım sırasında tekrarlanabilirliği artırın
• Yakındaki contaları, çerçeveleri ve diğer fırın bileşenlerini koruyun
• Fırın girişi çevresinde daha stabil bir termal ortamı destekleyin

Termal performans plaka sayısına, aralığa, plaka kalınlığına, malzemeye, fırın sıcaklığına, hava akışına ve kurulum konumuna bağlıdır.

Ürün Avantajları

• Yüksek saflıkta erimiş kuvars yapı
• Düşük metalik kirlenme riski
• Hassas işlenmiş yuva geometrisi
• Tutarlı plaka aralığı
• Düşük termal genleşme katsayısı
• Termal döngüye karşı iyi direnç
• Yüksek sıcaklıklı fırın düzenekleri için uygundur
• Çoklu kuvars plakaların stabil konumlandırılması
• Temiz üretim ortamlarıyla uyumlu
• Değiştirilebilir ve bakımı yapılabilir bileşen tasarımı
• Özel boyutlar ve montaj yapıları mevcuttur
• Eşleşen kuvars yalıtım plakaları temin edilebilir

Tipik Uygulamalar

• Fotovoltaik difüzyon fırınları
• Güneş pili üretim ekipmanları
• Fırın tüpü giriş ve çıkış düzenekleri
• Kuvars yalıtım plakası düzenekleri
• Yarı iletken difüzyon fırınları
• Yarı iletken oksidasyon fırınları
• LPCVD ve termal işleme sistemleri
• Yüksek sıcaklıkta kuvars düzenekleri
• Laboratuvar tüp fırınları
• Endüstriyel ısıl işlem ekipmanları
• Özelleştirilmiş fırın termal bariyer sistemleri

Özel Tasarım Seçenekleri

Kuvars yalıtım plakası tutucusu aşağıdakilerle özelleştirilebilir:

• Farklı toplam uzunluklar, genişlikler ve yükseklikler
• Özelleştirilmiş slot miktarları
• Farklı yuva genişlikleri ve derinlikleri
• Tek tip veya değişken yuva aralığı
• Özelleştirilmiş taban kalınlığı
• Konumlandırma delikleri veya montaj özellikleri
• Kademeli veya girintili yapılar
• Pahlı veya yuvarlatılmış kenarlar
• Zemin, buzlu veya yerel olarak cilalanmış yüzeyler
• Fırın kurulumu için özel profiller
• Eşleşen kuvars yalıtım plakaları
• Komple tutucu ve plaka düzenekleri

Mevcut fırın sistemleri için imalat teknik çizime, CAD modeline, fiziksel numuneye veya ölçülen kurulum boyutlarına dayalı olabilir.

Üretim Süreci

Tipik bir üretim süreci şunları içerir:

1. Kuvars malzeme seçimi
2. Boş kesim ve boyutsal hazırlık
3. CNC profil işleme
4. Hassas slot işleme
5. Yüzey taşlama
6. Kenar pah kırma ve bitirme
7. Gerektiğinde stres giderme tedavisi
8. Temizlik
9. Boyutsal inceleme
10. Görsel inceleme
11. Koruyucu ambalaj

Özel üretim rotası malzeme tipine, slot geometrisine, tolerans gerekliliklerine ve sipariş miktarına göre seçilir.

Kalite Kontrolü

Her kuvars plaka tutucusu aşağıdakiler açısından incelenebilir:

• Toplam uzunluk, genişlik ve yükseklik
• Yuva miktarı
• Yuva genişliği ve derinliği
• Yuvadan yuvaya aralık
• Yuva konumu doğruluğu
• Taban düzlüğü
• Paralellik ve diklik
• Yüzey durumu
• Kenar bütünlüğü
• Talaşlar, çatlaklar ve işleme kusurları
• Temizlik
• Eşleşen yalıtım plakalarıyla uyumlu

Toplu siparişler için denetim raporları ve özelleştirilmiş kabul standartları tartışılabilir.

Teklif İçin Gerekli Bilgiler

Lütfen aşağıdaki bilgileri sağlayın:

1. Genel boyutlar
2. Yuva miktarı
3. Yuva genişliği ve derinliği
4. Yuvadan yuvaya aralık
5. Kuvars yalıtım plakası boyutları
6. Taban ve destek kalınlığı
7. Montaj veya konumlandırma gereksinimleri
8. Yüzey bitirme gereksinimleri
9. Boyutsal toleranslar
10. Maksimum çalışma sıcaklığı
11. Isıtma ve soğutma koşulları
12. Kurulum yönü ve mekanik yük
13. Gerekli miktar
14. Teknik çizim, 3 boyutlu model veya fiziksel örnek

Yalıtım plakası boyutlarının tutucu çizimiyle birlikte sağlanması, uygun montaj açıklığının sağlanmasına yardımcı olur.

Ambalajlama

Taşıma sırasında ufalanma, çizilme, darbe ve kırılma riskini azaltmak için her bir kuvars tutucu ayrı ayrı korunur.

Mevcut paketleme yöntemleri şunları içerir:

• Koruyucu film veya temiz ambalaj
• Özel kesim köpük ekler
• Bireysel iç kutular
• Güçlendirilmiş ihracat kartonları
• Daha büyük veya toplu siparişler için tahta sandıklar

SSS

1. Kuvars ısı yalıtım levhası tutucusunun işlevi nedir?

Birden fazla kuvars yalıtım plakasını bir fırın tüpü açıklığının yakınına destekler ve konumlandırır. Plaka ve tutucu tertibatının tamamı katmanlı bir termal bariyer oluşturur ve yakındaki fırın bileşenlerinin aşırı ısıya maruz kalmasına karşı korunmasına yardımcı olur.

2. Yuva miktarı ve aralığı özelleştirilebilir mi?

Evet. Yuva miktarı, genişliği, derinliği, aralığı ve konumu, yalıtım plakası boyutlarına ve fırın tasarımına göre özelleştirilebilir.

3. Tutucuyu fiziksel bir numuneye göre üretebilir misiniz?

Evet. Numune bazlı üretim mevcuttur. Ancak hassas yuva aralığı veya montaj toleransları gerektiğinde boyutlu bir çizim önerilir.

4. Yuva genişliğini belirlemek için hangi bilgilere ihtiyaç vardır?

Yalıtım plakası kalınlığına, gerekli montaj açıklığına, çalışma sıcaklığına, montaj yönüne ve boyut toleransına ihtiyacımız var.

5. 245 × 93 × 38 mm referans boyutu sabit mi?

Hayır. Bu, görüntülenen ürün için yalnızca referans boyutudur. Genel boyutlar ve yuva geometrisi özelleştirilebilir.

6. Uyumlu kuvars yalıtım plakaları temin edilebilir mi?

Evet. Tutucuyu ve ona uygun kuvars yalıtım plakalarını tek tek bileşenler veya komple montaj halinde üretebiliriz.

7. Ürün 1.100°C'de sürekli olarak kullanılabilir mi?

Erimiş kuvars bu sıcaklık aralığı için uygun olabilir ancak uzun vadeli performans, kuvarsın kalitesine, bileşen geometrisine, mekanik yüke, montaj yöntemine, termal döngüye ve fırın atmosferine bağlıdır. Tasarım onaylanmadan önce çalışma koşulları gözden geçirilmelidir.

8. Toplu üretimden önce prototip üretilebilir mi?

Evet. Prototip, küçük seri ve hacimli üretim hizmetleri mevcuttur.
