Si Yonga/SiC/Safir Malzemeler için Yüksek Hassasiyetli Tek Taraflı Parlatma Ekipmanı

Si Yonga/SiC/Safir Malzemeler için Yüksek Hassasiyetli Tek Taraflı Parlatma Ekipmanı

Marka Adı:	ZMSH
Model Numarası:	High-Precision Single-Side Polishing Equipment
Adedi:	3
fiyat:	by case
Teslim Zamanı:	3-6 months
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Place of Origin:

CHINA

Sertifika:

rohs

Ability:

50mm/100mm/150mm/200mm

Power voltage:

3×16+2*10 (㎜²)

Compressed air source:

0.5-0.6MPa

Optimum Machining Size:

50-100 (mm)/50-150 (mm)/150-200 (mm)/200 (mm)

Materials:

Si Wafers/SiC/Sapphire

Packaging Details:

package in 100-grade cleaning room

Vurgulamak:

Si yongaları için tek taraflı parlatma ekipmanı

SiC yonga parlatma makinesi

safir malzeme parlatma ekipmanı

Ürün Açıklaması

Yüksek hassasiyetli tek taraflı cilalama ekipmanları Özet

Si Wafers/SiC/Sapphire malzemeleri için yüksek hassasiyetli tek taraflı cilalama ekipmanları

Yüksek hassasiyetli tek taraflı cilalama ekipmanı, sert ve kırılgan malzemeler için tasarlanmış özel bir hassasiyetli işleme aracıdır (örneğin, yarı iletken silikon levhalar, silikon karbür, galiyum arsenür),Bir yönlü dönüşlü öğütme ve kimyasal sinerji ile, düzlüğü ≤0,01 mm ve yüzey kabalığı Ra ≤0,4 nm ile ultra yüksek yüzey finişi elde edilir.Bu ekipman yaygın olarak yarı iletken wafer inceltme kullanılır, optik lens cilalama, seramik mühürleme bileşenleri işleme ve hem tek parça hem de seri işleme destekler, verimliliği ve tutarlılığı önemli ölçüde artırır.

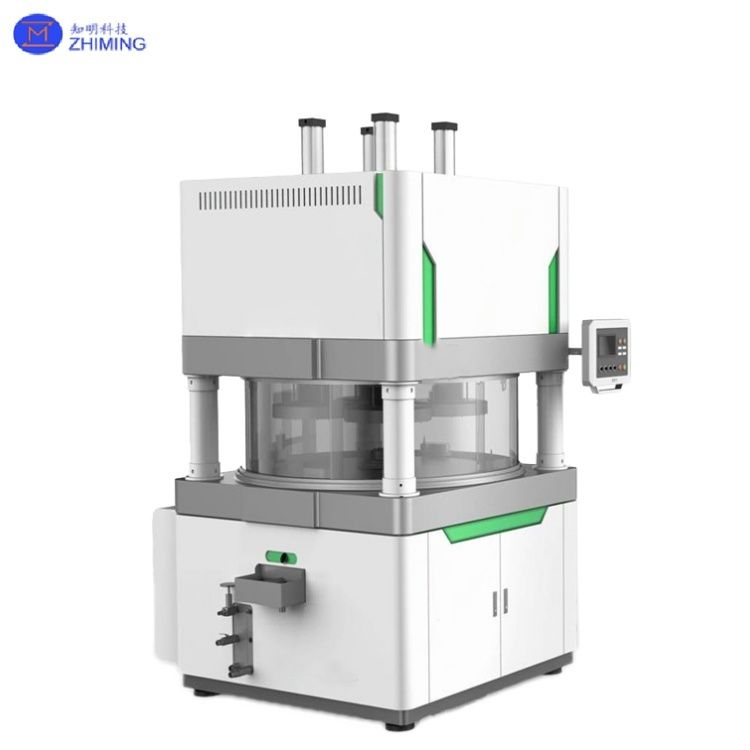

Si Yonga/SiC/Safir Malzemeler için Yüksek Hassasiyetli Tek Taraflı Parlatma Ekipmanı 0

Yüksek hassasiyetli tek taraflı cilalama ekipmanlarının teknik parametreleri

Kategori	Ürün
Kirletici disk	Çapraz	820 (mm)	914 (mm)	1282 (mm)	1504 (mm)
Seramik plakalar	Çapraz	305 (mm)	360 (mm)	485 (mm)	576 (mm)
	En iyi işleme boyutu	50-100 (mm)	50-150 (mm)	150-200 (mm)	200 (mm)
Güç	Kirletici disk	11	11	18.5	30
	Kirletici araç	/	0.75×4	2.2×4	2.2
Dönüşüm oranı	Kirletici disk	80	65	65	50
	Kirletici araç	/	65	65	50
Yetenek	50 mm	72	/	/	/
	100 mm	20	28	56	/
	150 mm	/	12	24	/
	200 mm	/	4	12	20
Güç voltajı	3×16+2*10 (mm2)
Basınçlı hava kaynağı	0.5-0.6MPa
Boyut	/	1920×1125×1680 (mm)	1360×1330×2798 (mm)	2234×1780×2759 (mm)	1900×1900×2700 (mm)
Ağırlık	/	2000 kg	3500 kg	7500 kg	11826kg

Yüksek hassasiyetli tek taraflı cilalama ekipmanlarının çalışma ilkeleri

1. Mekanik öğütme:

Yukarı cilalama diski, 0 ̊90 RPM'de ( ayarlanabilir) döner ve iş parçasının yüzeyini sürtünme ile cilalamak, oksidasyon katmanlarını ve mikro kusurları ortadan kaldırmak için aşındırıcılarla (elmas, silikon karbür) birleştirilir.

2Basınç Kontrolü:

Elektropneumatik orantılı valfler ve silindirler, değişen malzeme sertliğine uyum sağlayarak, basınç ayarını (151500 kg) hassas hale getirir.

3Soğutma ve yağlama:

Tekrar dolaşımlı bir soğutma suyu sistemi (0,1 ∼0,2 MPa), daha iyi malzeme çıkarılması için cilalama çamurunu sağlayarak termal deformasyonu bastırmak için sabit bir sıcaklık (10 ∼25 °C) korur.

- Hayır.

4Hareket Kontrolü:

Değişken frekanslı motor, alt disk dönmesini yönlendirir. PLC ve HMI, önceden ayarlanmış süreç tarifleri ve tek tıklama anahtarıyla hız, basınç ve zaman parametrelerinin kapalı döngü kontrolünü sağlar.

Yüksek hassasiyetli tek taraflı cilalama ekipmanlarının özellikleri

- Hayır.Özellik Kategorisi

Teknik ayrıntılar

Yüksek Sıkılıklı Çerçeve

- Hayır.

Entegre dökme-kömeç yapısı,% 50 daha yüksek deformasyon karşıtı yeteneği; Dört noktalı hidrolik destek sistemi yüksek hızlarda titreşim <0.01 mm'yi sağlar.

Uluslararası bileşenler

Çekirdek parçaları (örneğin, vites kutuları, rulmanlar) Almanya SEW, Japonya THK, İsviçre SKF'yi kullanır, <0.005 mm iletim doğruluğuna ulaşır; Siemens PLC + Schneider inverteri 0 ′′ 180 RPM adımsız hız düzenlemesi için.

Akıllı Arayüz

10 inçlik endüstriyel dokunmatik ekran, önceden ayarlanmış tarifleri (toz cilalama, ince cilalama, disk onarım), gerçek zamanlı izleme (basınç/sıcaklık/hız) ve otomatik kapanma alarmlarını (defekt oranı <0) destekler..% 05).

Esnek Yapılandırma

φ300 mm'den φ1900 mm'ye kadar cilalama diski boyutları, iş parçasını 3 ′′1850 mm'ye sığdıran; tek motordan (7,5 kW) çok motorlu (toplamda 30 kW) güç seçenekleri,vakum emiş ve mekanik sıkıştırma destekleyici.

Yüksek hassasiyetli tek taraflı cilalama ekipmanı uygulamaları

Si Yonga/SiC/Safir Malzemeler için Yüksek Hassasiyetli Tek Taraflı Parlatma Ekipmanı 3

1Yarım iletken endüstrisi:

Wafer inceltme:Silikon karbid wafer inceleme, 8 inç waferler için ± 0,5 μm kalınlık toleransı ile.
Galyum Arsenit/Mavi Saphir Poliş:LED ve lazer cihazları için yüzey kabalığı Ra <0,4 nm.

2Optik ve hassas cihazlar:

- Hayır.Optik Cam/Kwarts Lensleri:Kamera lensleri ve mikroskop objektifleri için ayna benzeri bitirme (λ/20 λ = 632.8 nm için).
Seramik Dükkanlar:Yüksek basınçlı hidrolik pompalar ve nükleer valfler için düzlük <0,035 mm.

- Hayır.

3Elektronik ve Yeni Enerji:

Seramik alt katmanlar/IGBT modülleri:Isı dağılımını iyileştirmek için kalınlık tutarlılığı <3 μm.
Lityum Pil Elektrotları:Dahili direnci ve ısı üretimini azaltmak için kabalık Ra < 10 nm.

- Hayır.

4Havacılık ve Savunma:

Tungsten çelik rulmanlar/titanyum mühürler:Ekstrem sıcaklık/basınç ortamları için paralellik <2 μm.
Kızılötesi Pencere Camı:Teleskoplar ve füze yönlendirme sistemleri için düşük saçılma özellikleri.

Si Yonga/SiC/Safir Malzemeler için Yüksek Hassasiyetli Tek Taraflı Parlatma Ekipmanı 4

Yüksek hassasiyetli tek taraflı cilalama ekipmanlarıSık Sorulan Sorular

- Hayır.1. S: Yüksek hassasiyetli tek taraflı cilalama ekipmanlarınızın temel avantajları nelerdir?

A: Yüksek verimlilikle mikro alt hassasiyete ulaşır, yarı iletken üretiminde silikon vafeler, SiC ve safir için idealdir.

2S: Bu tek taraflı cilalama makinesi hangi yarı iletken malzemeleri işleyebilir?

A: Özellikle silikon levhalar, silikon karbid (SiC) ve safir substratları için tasarlanmıştır.
