Kristal yapı: | 4h-sic tek kristal | Boyut: | 4 inç |
---|---|---|---|
Çapraz: | 100 mm (±0,1 mm) | Doping Türü: | N tipi/P tipi |
Kalınlığı: | 350μm | Kenar Hariç Tutma: | 3 mm |
Vurgulamak: | 100mm SiC Epitaksiyel Yonga,Birinci Sınıf SiC Epitaksiyel Yonga |

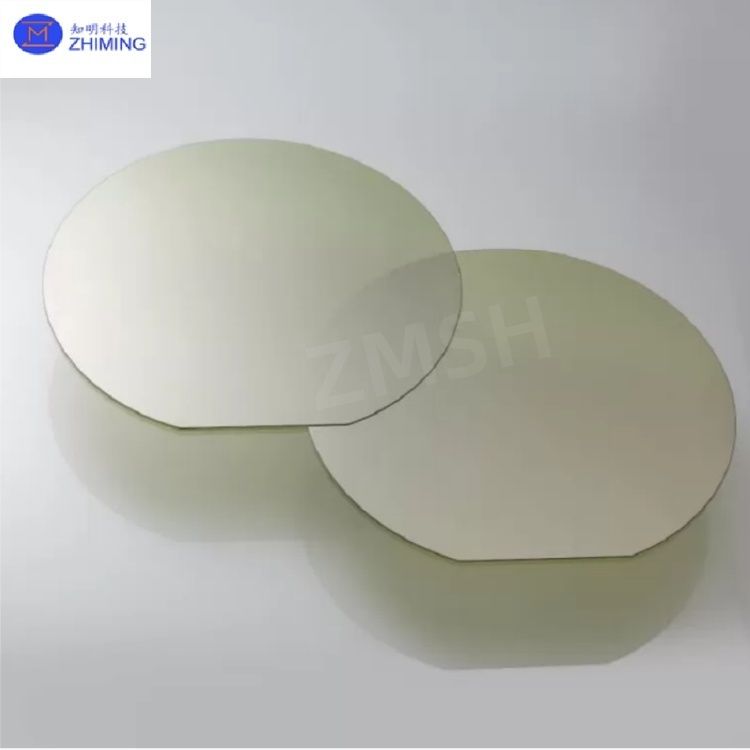

4 inç SiC Epitaksiyel Gofret 4H-N Çap 100mm Kalınlık 350μm Birinci Sınıf
Silisyum karbür (SiC) güç cihazı üretiminin temel malzemesi olarak, 4 inç SiC epitaksiyel gofret, yüksek tekdüzelik, düşük kusur yoğunluğuna sahip tek kristalli ince film üretmek için kimyasal buhar biriktirme (CVD) kullanılarak büyütülen 4H-N tipi bir SiC gofretine dayanmaktadır. Teknik avantajları şunlardır:
· Kristal Yapısı: Örgü eşleşmesini optimize etmek ve mikropipe/istifleme hatası kusurlarını azaltmak için 4° kesikli (0001) silikon yüzey yönelimi.
· Elektriksel Performans: N tipi katkılama konsantrasyonu, 0,015–0,15 Ω·cm'den itibaren direnç ayarlanabilirliği elde ederek, 2×10¹⁴–2×10¹⁹ cm³ (±%14 tolerans) arasında hassas bir şekilde kontrol edilir.
· Kusur Kontrolü: Yüzey kusur yoğunluğu <25 cm² (TSD/TED), üçgen kusur yoğunluğu <0,5 cm², manyetik alan destekli büyüme ve gerçek zamanlı izleme ile sağlanır.
Yurt içinde geliştirilen CVD ekipman kümelerinden yararlanan ZMSH, gofret işleme işleminden epitaksiyel büyümeye kadar tam süreç kontrolü sağlayarak, yeni enerji araçları, fotovoltaik invertörler ve 5G baz istasyonlarındaki uygulamalar için hızlı küçük partili denemeleri (minimum 50 gofret) ve özelleştirilmiş çözümleri destekler.
Parametre | Şartname |
Çap | 100 mm (±0,1 mm) |
Kalınlık | 10–35 μm (düşük voltaj) / 50–100 μm (HV) |
Katkılama Konsantrasyonu (N) | 2×10¹⁴–2×10¹⁹ cm³ |
Yüzey Kusur Yoğunluğu | <25 cm² (TSD/TED) |
Direnç | 0,015–0,15 Ω·cm (ayarlanabilir) |
Kenar Hariç Tutma | 3 mm |
1. Malzeme Performansı
- Isıl İletkenlik: >350 W/m·K, >200°C'de kararlı çalışma sağlar, silikondan 3 kat daha yüksektir.
- Kırılma Alan Gücü: >3 MV/cm, optimize edilmiş kalınlık (10–100 μm) ile 10kV+ yüksek voltajlı cihazlara olanak tanır.
- Taşıyıcı Hareketliliği: Elektron hareketliliği >900 cm²/(V·s), daha hızlı anahtarlama için gradyan katkılama ile geliştirilmiştir.
2. Süreç Avantajları
- Kalınlık Tekdüzeliği: <3% (9 noktalı test) çift sıcaklık zonlu reaktörler aracılığıyla, 5–100 μm kalınlık kontrolünü destekler.
- Yüzey Kalitesi: Ra <0,5 nm (AFM), hidrojen aşındırma ve kimyasal mekanik parlatma (CMP) ile optimize edilmiştir.
- Kusur Yoğunluğu: Mikropipe yoğunluğu <1 cm², ters önyargı tavlaması ile en aza indirilmiştir.
3. Özelleştirme Yetenekleri
- Kristal Yönelimi: Hendek MOSFET'leri ve JBS diyotları için (0001) silikon yüzey, (11-20) karbon yüzey ve yarı homoepitaksiyel büyümeyi destekler.
- Paketleme Uyumluluğu: TO-247/DFN için çift taraflı parlatma (Ra <0,5 nm) ve gofret seviyesinde paketleme (WLP) sunar.
1. Yeni Enerji Araçları
- Ana Tahrik İnvertörleri: SiC MOSFET modülleri için 1200V epitaksiyel gofretler, sistem verimliliğini %98'e çıkarır ve EV menzil kaybını %10–15 azaltır.
- Hızlı Şarj: 600V gofretler, 30 dakikalık %80 şarj için 800V platformlara olanak tanır (örneğin, Tesla, NIO).
2. Endüstriyel ve Enerji
- Güneş İnvertörleri: DC-AC dönüşümü için 1700V gofretler, verimliliği %99'a çıkarır ve LCOE'yi %5–8 düşürür.
- Akıllı Şebekeler: Katı hal transformatörleri (SST) için 10kV gofretler, iletim kayıplarını <%0,5'e düşürür.
3. Optoelektronik ve Algılama
- UV Dedektörleri: Alev izleme ve biyokimyasal tehdit tespiti için 200–280 nm algılama için 3,2 eV bant aralığı kullanır.
- GaN-on-SiC RF Cihazları: %70 PA verimliliği elde eden 5G baz istasyonları için 4 inç gofretler üzerindeki HEMT'ler.
4. Demiryolu ve Havacılık
- Çekiş İnvertörleri: Hızlı trenlerdeki (AEC-Q101 sertifikalı) IGBT modülleri için yüksek sıcaklık gofretleri (-55°C–200°C).
- Uydu Gücü: Uzay derinliği DC-DC dönüştürücüler için radyasyona dayanıklı gofretler (>100 krad(Si)).
1. Temel Yetkinlikler
· Tam Boy Kapsamı: 4H/6H-N, HPSI, SEMI ve 3C-N polimorfları dahil olmak üzere 2–12 inç SiC alt tabakaları/epitaksiyel gofretler.
· Özel İmalat: Özel kesim (delikler, sektörler), çift taraflı parlatma ve WLP.
· Uçtan Uca Çözümler: CVD epitaksi, iyon implantasyonu, tavlama ve cihaz doğrulama.
2. Üretim Kapasitesi
· 6 inç Gofretler: 360.000 yıllık kapasite; 8 inç Ar-Ge hattı faaliyette.
· Sertifikalar: IATF 16949 sertifikalı, otomotiv sınıfı ürünler için >%95 verim.
· Maliyet Liderliği: %75 yerli CVD ekipmanı, uluslararası rakiplere göre %25 daha düşük maliyetler.
Aşağıdakiler, SiC alt tabakaları için önerilen 3C-N tipidir:
1. S: 4 inç SiC epitaksiyel gofretlerin temel avantajları nelerdir?
C: Yüksek tekdüzelik (<%3 kalınlık değişimi) ve ultra düşük kusur yoğunluğu (200°C) güç cihazlarında güvenilir performans sağlar.
2. S: 4 inç SiC epitaksiyel gofretleri hangi endüstriler kullanır?
C: Öncelikli olarak otomotiv (EV invertörleri, hızlı şarj), yenilenebilir enerji (güneş invertörleri) ve 5G iletişim (GaN-on-SiC RF cihazları).
