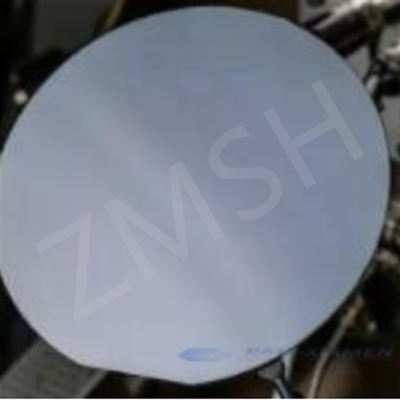

InAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm Kalınlığı 500um <100> Özel

InAs-Zn Wafer'ın Özellikleri

- InAs levhaları üretmek için kullanılır.

- tasarım resimleri ile özel destek

- Doğrudan bant boşluğu, lazerlerde kullanılan verimli bir şekilde ışık yayar.

- 1,5μm ila 5.6μm dalga boyları aralığında, kuantum kuyusu yapıları

- cihazın nihai biçimine ulaşmak için MOCVD veya MBE, kazma, metalleşme ve ambalajlama gibi teknikler kullanılarak

In'in açıklamalarıAs-ZnWafer

Indium arsenür (InAs), dar bant boşluğu (yaklaşık 0.354 eV) nedeniyle kızılötesi dedektörleri ve lazerler gibi alanlarda yaygın olarak kullanılan önemli bir yarı iletken malzemedir.
InAs genellikle kübik bir kristal sistemi şeklinde vardır ve yüksek elektron hareketliliği yüksek hızlı elektronik cihazlarda iyi çalışmasını sağlar.
Yüksek kaliteli InAs levhaları, moleküler ışın epitaksi (MBE) veya metal organik kimyasal buhar birikimi (MOCVD) gibi tekniklerle yetiştirilebilir.verimli kızılötesi dedektörleri üretmek için kullanılabilirÖzellikle 3-5 μm ve 8-12 μm bantlarında.

Ek olarak, çinko (Zn) doped InAs yapısı, p-tip veya n-tip yarı iletkenler oluşturmak için iletkenliğini ayarlayabilir ve böylece elektrik özelliklerini optimize edebilir.
Kuantum kuyusu ve kuantum nokta yapılarının geliştirilmesi, InA'ların optoelektronik alanda uygulama potansiyelini daha da artırdı.
Kuantum nokta teknolojisi, InA'ların kuantum bilişim ve biyo görüntüleme gibi gelişen alanlarda önemli bir rol oynamasını sağlar.
Yüksek performanslı kızılötesi cihazlara ve kuantum teknolojilerine olan artan talep ile birlikte, InAs ve doped malzemelerinin araştırma ve uygulama beklentileri geniş.

AyrıntılarAs-ZnWafer

ÖrneklerAs-ZnWafer
'
*Kustom gereksinimleriniz varsa lütfen bizimle iletişime geçin.
