Bakır Isı Havuzu Substrat düz tabanlı iğne tipi yüksek güçlü elektronik cihaz Cu≥99.9%
Bakır Sıcaklık Havuzu Substratı, yüksek ısı iletkenliğinden saf bakır (Cu≥99.9%) veya bakır alaşımı (C1100,C1020) hassas işleme (CNC kesme) yoluyla çekirdek malzeme olarak, damgalama, kaynak, vb.). Genellikle yüksek güçlü elektronik cihazların (LED, IGBT, CPU gibi) termal yönetimi için kullanılır. Yapıya göre düz taban ve Pin-Fin olarak bölünebilir,farklı ısı dağılımı gereksinimleri için tasarlanmış.

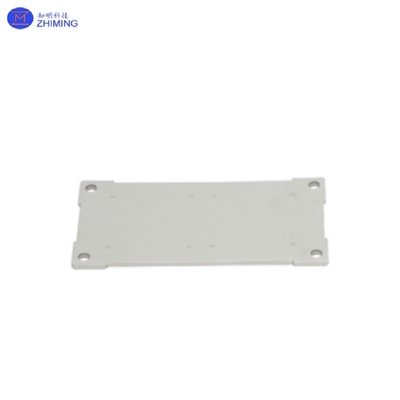

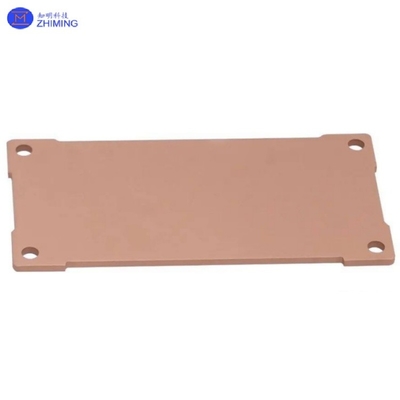

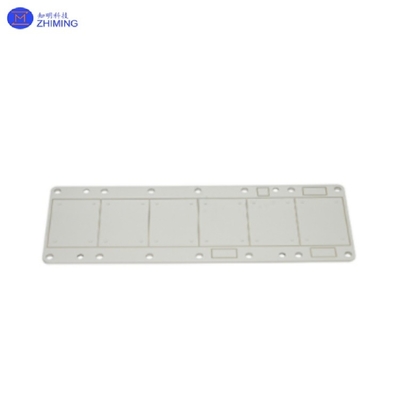

Düz taban ve iğne tipi bakır soğutma substratı
Ultra yüksek ısı iletkenliği ve özelleştirilebilir yapısı ile bakır soğutma substratları yüksek güçlü elektronik soğutma için temel bileşenlerdir.Düz tabanlı model, kompakt ısı iletkenliği ihtiyaçları için uygundur, pin modeli ise zorla konveksiyon ısı dağılımı için optimize edilir ve birlikte tüketici elektroniklerinden endüstriyel ölçeklere kadar termal yönetim senaryolarını kapsarlar.
| Karakteristik |
Düz taban |
Pin türü (PIN-FIN) |
| Yapı |
Yassı yüzey, eşit kalınlık |
yoğun yüzgeçler (büyüklüğü 5-50 mm, araları 1-5 mm) |
| Sıcaklık dağılma modu |
İletişimsel ısı iletkenliği |
Konveksiyon baskın (artmış yüzey alanı) |
| Uygulama senaryosu |
Doğrudan çip montajı (örneğin LED, IC) |
Zorlu hava/sıvı soğutma sistemleri (örneğin CPU ısı alıcı) |
| İşleme maliyeti |
Alt (CNC kesme veya damgalama) |
Yüksek (saldırılacak veya dışa çıkarılacak) |
| Tipik ısı direnci |
0.1-0.5°C/W (@1 mm kalınlık) |
0.05-0.2°C/W (fan ile) |
KarakteristikcÜst ısı alıcısı substratı
(1) Isı iletkenliği
· Sıcaklık iletkenliği ≥380W/ ((m·K), alüminyumdan (~ 200W/ ((m·K) çok daha yüksek), yüksek ısı yoğunluğu senaryoları için uygundur.
· Yüzey, termal direnci artmasına yol açan bakır oksidasyonunu önlemek için nikelleme (Ni) veya antioksidasyon tedavisi yapılabilir.
(2) Mekanik özellikler
· Çekim dayanıklılığı 200-350MPa, ince bir 0.3mm emme plaka haline işlenebilir.
· Yüksek sıcaklığa direnç (uzun süreli çalışma sıcaklığı ≤200°C), yüksek güçlü cihazlar için uygundur.
(3) Yapı tasarımı
· Düz taban tipi: düz temas yüzeyi, çiple doğrudan monte edilmesi için uygundur (örneğin LED COB paketi).
· Pin tipi: Yüzey alanını arttırarak ısı transferi verimliliğini artıran yoğun Fin (Pin-fin) yapısı.
(4) Yüzey işlemi
· Farklı çevresel gereksinimleri karşılamak için isteğe bağlı elektriksiz nikel kaplama (ENIG), kum püskürtme veya antioksidan kaplama.
UygulamacÜst ısı alıcısı substratı
(1) Güç elektronik ısı dağılımı
· LED aydınlatma: Yüksek güçlü LED modülleri için metal substrat (MCPCB gibi) bağlantı sıcaklığını (Tj) düşürmek için.
· IGBT modülü: Elektrikli araç inverterleri için yüksek sıcaklığa ve nemlere dayanıklı bakır bazlı radyatör.
· Sunucu CPU/GPU: Yüksek termal iletkenlik bakır tabanı + ısı borusu ısı dağılımı çözümü.
(2) Optoelektronik ve iletişim
· Lazer diyot (LD): Isı genişleme katsayısı (CTE) eşleşmesi problemini çözmek için bakır volfram (Cu-W) kompozit substratı.
· 5G RF cihazları: Yüksek frekanslı PA modüllerinin yerel ısı dağılımı geliştirilmesi.
(3) Endüstriyel ve otomotiv elektroniği
· Güç modülü: DC-DC dönüştürücüsünün ıslatma plaka tasarımı.
· Pil Yönetim Sistemi (BMS): Hızlı şarj yığını için bakır soğutma substratı.
