InAs Indium Arsenide2 inç 3 inç 4 inç Tek Kristal Substrat N/P Tipi Yarım iletken Wafer Kalınlığı 300-800um

InAs Indium Arsenide2inch 3inch 4inch Single Crystal Substrate N/P Type Semiconductor Wafer Thickness 300-800um
InAs Indium Arsenide2inch 3inch 4inch Single Crystal Substrate N/P Type Semiconductor Wafer Thickness 300-800um InAs Indium Arsenide2inch 3inch 4inch Single Crystal Substrate N/P Type Semiconductor Wafer Thickness 300-800um InAs Indium Arsenide2inch 3inch 4inch Single Crystal Substrate N/P Type Semiconductor Wafer Thickness 300-800um

Büyük resim :  InAs Indium Arsenide2 inç 3 inç 4 inç Tek Kristal Substrat N/P Tipi Yarım iletken Wafer Kalınlığı 300-800um

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: ZMSH
Model numarası: InAs gofret
Ödeme & teslimat koşulları:
Teslim süresi: 2-4 Hafta
Ödeme koşulları: T/T
İletişim
Detaylı ürün tanımı
Malzeme: İndiyum Arsenür Boyut: 2 inç 3 inç 4 inç
Kalınlığı: 500um/600μm/800μm ±25 um Oryantasyon: <100>
yoğunluk: 5,67 gr/cm3 özel: desteklenen
Vurgulamak:

4 inç Indium Arsenide Wafer

,

3 inç Indium Arsenide Wafer

,

2 inç Indium Arsenide Wafer

Ürün Tanımı

InAs Indium Arsenide2 inç 3 inç 4 inç Tek Kristal Substrat N/P Tipi Yarım iletken Wafer Kalınlığı 300-800um

Indium InAs veya indium arsenür monolitik, indium ve arsenikten oluşan bir yarı iletkendir. Gri kübik kristal görünümüne ve 942 ° C erime noktasına sahiptir.Indium arsenür, dalga boyu aralığında 1-3 kızılötesi dedektörleri oluşturmak için kullanılır..8um. Detektör genellikle bir fotovoltaik fotodiyottur. Kriyo soğutmalı detektörler daha az gürültülüdür, ancak InAs detektörleri oda sıcaklığında yüksek güçli uygulamalar için de kullanılabilir.Indium arsenür, diyot lazerlerinin üretiminde de kullanılırGalyum arsenide benzer olan indium arsenit, doğrudan bandgap malzemesidir.Galyum arsenür ile indiyum arsenür oluşturmak için alaşımlar - In/Ga oranına bağlı bir bant boşluğu olan bir malzemeBu yöntem, indiyum nitrit üretmek için indiyum nitrit ile galiyum nitritin alaşımına esas olarak benzerdir.Güçlü bir amber ışın yayıcısı olduğu için bir terahertz radyasyon kaynağı olarak yaygın olarak kullanılır.

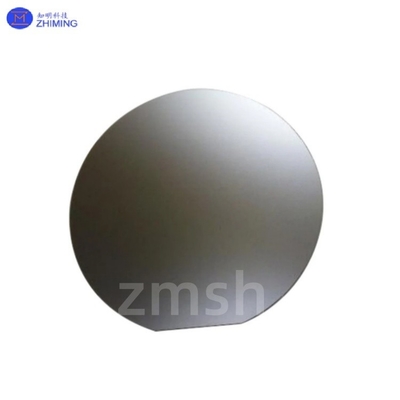

InAs Indium Arsenide2 inç 3 inç 4 inç Tek Kristal Substrat N/P Tipi Yarım iletken Wafer Kalınlığı 300-800um 0

Özellikleri

- Yüksek elektron hareketliliği ve hareketliliği (μe/μh=70), Hall cihazları için ideal bir malzeme haline getirir.
- MBE, GaAsSb, InAsPSb ve InAsSb multi-epitaksyal malzemelerle yetiştirilebilir.
- Malzemenin saflığını %99.9999'a kadar (6N) sağlamak için sıvı mühürleme yöntemi (CZ).
- Tüm substratlar Epi-Ready gereksinimlerini karşılamak için hassas bir şekilde cilalanmış ve koruyucu bir atmosferle doldurulmuştur.
- Kristal yönelim seçimi: Diğer kristal yönelimleri mevcuttur, örneğin (110).
- Ellipsometre gibi optik ölçüm teknikleri, her bir substrat üzerindeki yüzeyin temiz olmasını sağlar.

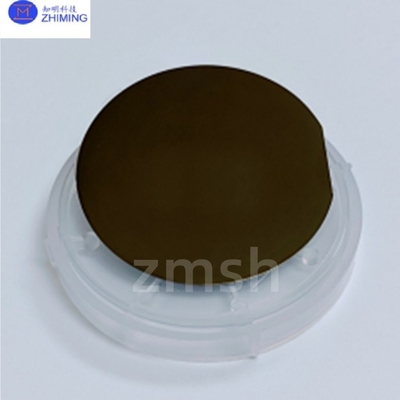

InAs Indium Arsenide2 inç 3 inç 4 inç Tek Kristal Substrat N/P Tipi Yarım iletken Wafer Kalınlığı 300-800um 1

Teknik parametreler

Kristal Uyuşturucu türü



İyon taşıyıcı konsantrasyonu

cm-3

 Hareketlilik ((cm2/V.s) MPD ((cm-2) Boyut
InAs Un-dope N 5*1016 32*104 <5*104

Φ2′′×0.5mm

Φ3′′×0.5mm
InAs S.n. N (5-20) *1017 >2000 <5*104

Φ2′′×0.5mm

Φ3′′×0.5mm
InAs Zn P (1-20) *1017 100 ila 300 <5*104

Φ2′′×0.5mm

Φ3′′×0.5mm
InAs S N (1-10) * 1017 >2000 <5*104

Φ2′′×0.5mm

Φ3′′×0.5mm
Boyut (mm) Dia50.8x0.5mm,10×10×0.5mm,10×5×0.5mm özelleştirilebilir
ra Yüzey kabalığı ((Ra):<=5A
Polonyalı Tek veya çift taraflı cilalı
Paket 1000 temizlik odasında 100 kaliteli temizlik plastik torba

Başvurular

- Kızılötesi optoelektronik:İndyum arsenür, mükemmel kızılötesi ışık emici özelliklere sahiptir ve yaygın olarak kızılötesi dedektörler, görüntüleyici cihazlar ve lazerler üretiminde kullanılır.
- Yüksek frekanslı elektronik:Yüksek elektron hareketliliği nedeniyle,Indiyum arsenür, yüksek frekanslı ve yüksek hızlı elektronik cihazlarda yaygın olarak kullanılır. Örneğin FET'ler (alan etkisi transistörü) ve HEMT'ler (yüksek elektron hareketliliği transistörü).
- Kuantum noktaları ve kuantum kuyuları:Kuantum bilişim ve kuantum iletişim alanında, indiyum arsenürü kuantum noktaları ve kuantum kuyu yapılarını üretmek için kullanılır.
- Optik iletişim:Indium arsenür, sinyal iletim verimliliğini artırmak için fiber optik iletişimde lazer diyotları ve optik amplifikatörler yapmak için kullanılabilir.
- Termoelektrik malzemeler:Indiyum arsenür, enerji geri kazanımını ve sıcaklık kontrolünü sağlamak için termoelektrik dönüştürücülerde ve soğutucularda termoelektrik bir malzeme olarak kullanılır.
- Algılayıcılar:Çevre izleme ve biyomedisin alanında, indiyum arsenürü, gazları ve biyomolekülleri tespit etmek için çeşitli sensörlerin üretimi için kullanılır.

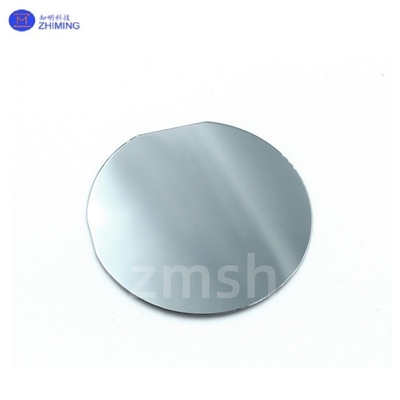

InAs Indium Arsenide2 inç 3 inç 4 inç Tek Kristal Substrat N/P Tipi Yarım iletken Wafer Kalınlığı 300-800um 2


Hizmetlerimiz

1Fabrika direkt üretimi ve satışı.

2Hızlı, doğru alıntılar.

324 iş saati içinde yanıt vereceğiz.

4. ODM: Özel tasarım mevcuttur.

5Hızlı ve değerli teslimat.

Sık Sorulan Sorular

1. S: Nasıl ödeyeceğim?
A:100%T/T, Paypal, West Union, MoneyGram, Güvenli ödeme ve ticaret
Güvence ve benzeri.
2S: İhtiyaçlarıma göre ürünleri özelleştirebilir miyim?
A: Evet, malzemeyi özelleştirebiliriz, optik bileşenleriniz için özellikler
İhtiyaçlarınıza göre.
3S: Teslimat süresi nedir?
A: (1) Standart ürünler için
Envanter için: teslimat sipariş verdiğinizden sonra 5 iş günüdür.
Özel ürünler için: teslimat sipariş verdiğinizden sonra 2 veya 3 haftadır.
(2) Özel şekilli ürünler için teslimat sipariş verdiğinizden sonra 4 iş haftasıdır.
