DFB wafer N-InP substrat epiwafer aktif katman InGaAlAs/InGaAsP 2 4 6 inç gaz sensörü için
DFB wafer N-InP substrat epiwafer'ın özetleri
N-tip Indium Fosfür (N-InP) substratı üzerindeki dağıtılmış geri bildirim (DFB) levha, yüksek performanslı DFB lazer diyotlarının üretiminde kullanılan kritik bir malzemedir.Bu lazerler tek mod gerektiren uygulamalar için gereklidir.DFB lazerleri tipik olarak 1.3 μm ve 1.55 μm dalga boyları aralığında çalışır.optik liflerde düşük kayıplı iletim nedeniyle fiber optik iletişim için optimaldir.
Bun-tip InP altyapısıaktif bölgeyi, kaplama katmanlarını ve DFB lazerinin entegre ızgara yapısını oluşturmak için kullanılan InGaAsP gibi epitaksyal katmanlar için mükemmel bir ızgara eşleşmesi sağlar.Bu ızgara hassas geri bildirim ve dalga boyu kontrolü sağlar, uzun mesafeli iletişim ve Dalga Boyutu Bölümü Multiplexing (WDM) sistemleri için idealdir.
N-InP substratları üzerindeki DFB epiwaferlerinin ana uygulamaları arasında yüksek hızlı optik alıcılar, veri merkezi bağlantıları, çevresel gaz algılama,ve optik tutarlılık tomografisi (OCT) ile tıbbi görüntülemeWafer'in yüksek hızlı modülasyon, dalga boyu istikrarı ve dar spektral çizgi genişliği gibi performans özellikleri, modern iletişim ve algılama teknolojileri için vazgeçilmez hale getirir.
DFB wafer N-InP substrat epiwafer'in özellikleri
Substrat malzemesi: N-tip indiyum fosfür (N-InP)
Aktif Bölge ve Epitaxial Katmanlar
Çalışma Dalga Boyutu
Tek modlu ve dar çizgi genişliği
Dalga boyu istikrarı
Düşük Sınır Akımı
Yüksek Hızlı Modülasyon Yeteneği
DFB wafer N-InP substrat epiwafer'in PL haritalama testi ((ZMSH DFB inp epiwafer.pdf)
DFB wafer N-InP substrat epiwafer'in XRD ve ECV testi sonucu
DFB wafer N-InP substrat epiwafer'in uygulaması
N-tip Indium Fosfür (N-InP) substratları üzerindeki DFB (Distributed Feedback) levhaları çeşitli yüksek performanslı optoelektronik uygulamalarda, özellikle tek mod,dar çizgi genişliğinde ışık emisyonu gereklidirAşağıda temel uygulamalar bulunmaktadır:

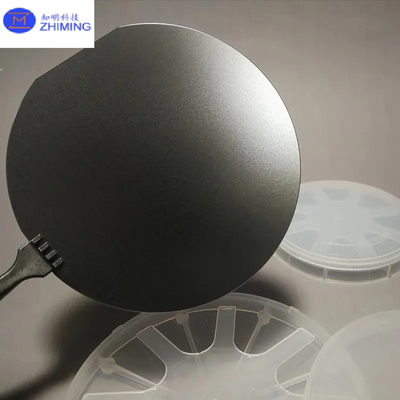

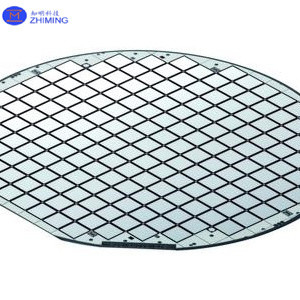

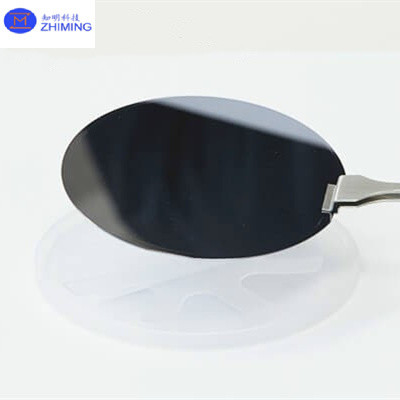

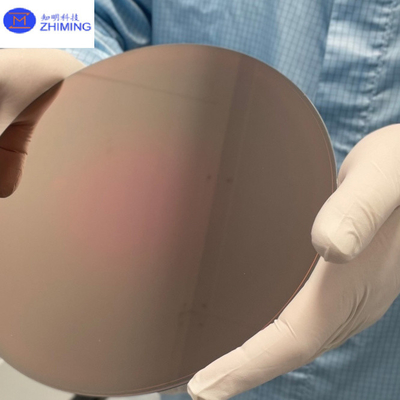

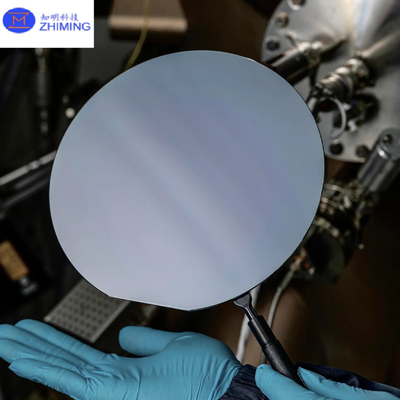

DFB wafer N-InP substrat epiwafer'in gerçek fotoğrafları
Anahtar Kelimeler:DFB wafe,r N-InP substrat epiwafer,aktif katman InGaAlAs/InGaAsP
