FP Epiwafer InP Substrat Temas Katmanı InGaAsP Dia 2 3 4 Inch OCT için 1.3um Dalga Uzunluğu Bantı

Ürün Detayları

Place of Origin: China

Marka adı: ZMSH

Sertifika: ROHS

Ödeme ve Nakliye Şartları

Delivery Time: 2-4weeks

Payment Terms: T/T

En İyi Fiyatı Alın
Vurgulamak:

4 inç InP epiwafer

,

2 inç InP epiwafer

,

3 inç InP epiwafer

PL Wavelength control:
Better than 3nm
PL Wavelength uniformity:
Std.Dev better than 1nm @inner 42mm
Thickness control:
Better than +3%
Thickness uniformity:
Better than +3% @inner 42mm
Doping control:
Better than +10%
P-InP doping (cm-3) N-InP doping (cm-3):
Si doped; 5e17 to 3e18
PL Wavelength control:
Better than 3nm
PL Wavelength uniformity:
Std.Dev better than 1nm @inner 42mm
Thickness control:
Better than +3%
Thickness uniformity:
Better than +3% @inner 42mm
Doping control:
Better than +10%
P-InP doping (cm-3) N-InP doping (cm-3):
Si doped; 5e17 to 3e18
FP Epiwafer InP Substrat Temas Katmanı InGaAsP Dia 2 3 4 Inch OCT için 1.3um Dalga Uzunluğu Bantı

FP epiwafer InP substrat temas katmanı InGaAsP Dia 2 3 4 inç OCT 1.3um dalga boyu bantı için

FP epiwafer InP substratının özetleri

Fabry-Perot (FP) epiwaferleri Indium Fosfür (InP) substratları üzerinde, optoelektronik cihazların geliştirilmesinde kilit bileşenlerdir.Özellikle optik iletişim ve algılama uygulamalarında kullanılan lazer diyotlarıInP substratları yüksek elektron hareketliliği, doğrudan bant boşluğu ve epitaksiyel büyüme için mükemmel ızgara eşleşmesi nedeniyle ideal bir platform sağlar.Bu levhalar tipik olarak çoklu epitaksyal katmanlara sahiptir., örneğin InGaAsP, FP lazer boşluğunu oluşturur ve kritik 1,3 μm ila 1.55 μm dalga boyları bantlarında ışık yaymak için tasarlanmıştır, bu da onları fiber optik iletişim için son derece etkili kılar.

Bu epiwaferler üzerinde yetiştirilen FP lazerleri, dağıtılmış geri bildirim (DFB) lazerleri gibi diğer lazer türlerine kıyasla nispeten basit yapıları ile bilinir.Bu onları birçok uygulama için uygun maliyetli bir çözüm haline getiriyor.Bu lazerler kısa ve orta menzilli optik iletişim sistemlerinde, veri merkezi bağlantılarında ve gaz tespiti ve tıbbi teşhis gibi algılama teknolojilerinde yaygın olarak kullanılır.

InP tabanlı FP epiwaferleri dalga boyu seçiminde esneklik, iyi performans ve daha düşük üretim maliyetleri sağlar, bu da onları büyüyen telekomünikasyon alanlarında hayati bir bileşen haline getirir.Çevre izleme, ve entegre fotonik devreler.

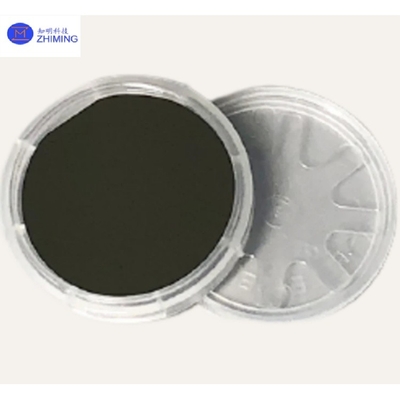

FP Epiwafer InP Substrat Temas Katmanı InGaAsP Dia 2 3 4 Inch OCT için 1.3um Dalga Uzunluğu Bantı 0


FP epiwafer InP substratının veri sayfası

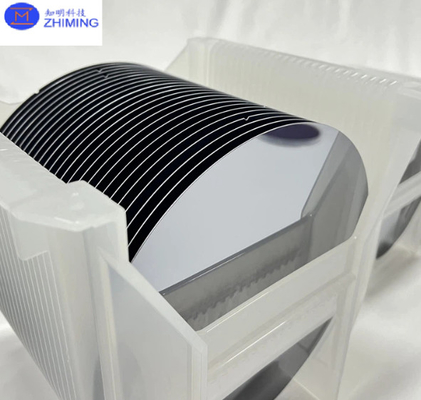

FP Epiwafer InP Substrat Temas Katmanı InGaAsP Dia 2 3 4 Inch OCT için 1.3um Dalga Uzunluğu Bantı 1

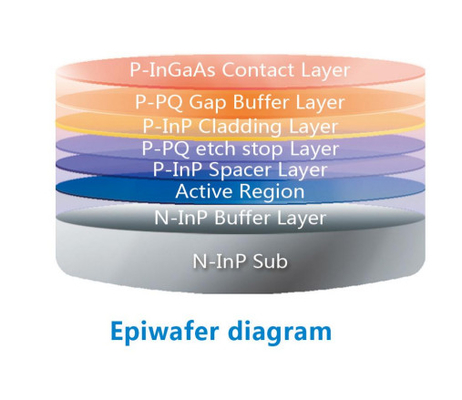

FP epiwafer InP substratının diyagramı

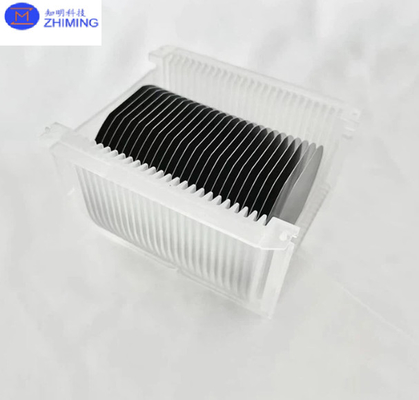

FP Epiwafer InP Substrat Temas Katmanı InGaAsP Dia 2 3 4 Inch OCT için 1.3um Dalga Uzunluğu Bantı 2


FP epiwafer InP substratının özellikleri

InP Substrat

  • Çerez Sabiti: 5.869 Å, InGaAsP gibi malzemelerle mükemmel bir çerez eşleşmesi sağlayarak, epitaksyal katmanlarda kusurları en aza indirir.
  • Doğrudan Bant Arası: 1.344 eV (~ 0.92 μm emisyon dalga boyuna karşılık gelir), özellikle kızılötesi spektrumda optoelektronik uygulamalar için idealdir.
  • Yüksek Elektron Hareketliliği: 5400 cm2/V·s, iletişim teknolojileri için çok önemli olan yüksek hızlı, yüksek frekanslı cihaz performansını sağlar.
  • Isı iletkenliği: 0,68 W/cm·K, lazer gibi cihazlar için yeterli ısı dağılımını sağlar.

Epitaxial katmanlar

  • Aktif Bölge: Tipik olarak InGaAsP veya ilgili bileşiklerden yapılmış olan bu katmanlar, fiber optik iletişim için gerekli olan 1.3 μm ila 1.55 μm dalga boyu bantlarında ışık yayarlar.
  • Çoklu Kuantum Kuyuları: Bunlar, verimliliği ve modülasyon hızlarını artırarak FP lazerinin performansını artırmak için kullanılabilir.
  • Doping: Epitaksyal katmanlar yük enjeksiyonunu kolaylaştırmak ve düşük dirençli ohmik temasları sağlamak için doping (n-tip veya p-tip) yapılır.

Optik Özellikler

  • Emisyon Dalga Uzunluğu: Tipik olarak 1,3 μm ila 1.55 μm aralığında, bunlar optik liflerde düşük kayıplı iletim nedeniyle telekom uygulamaları için ideal dalga boylarıdır.
  • Yansıtıcı yüzler: FP lazerleri, lazer boşluğunu oluşturmak için doğal olarak yansıtıcı yüzleri kullanır, üretimi basitleştirir ve maliyetleri azaltır.

Maliyet etkinliği

  • InP substratları üzerindeki FP epiwaferleri, daha karmaşık lazer türlerine (örneğin, DFB lazerleri) kıyasla daha basit bir yapı sunar.Kısa ve orta menzilli iletişim için iyi bir performansı korurken üretim maliyetlerini azaltmak.

Bu özellikler, InP substratları üzerindeki FP epiwaferlerini optik iletişim sistemlerinde, algılayıcı cihazlarda ve fotonik entegre devrelerde kullanmak için son derece uygun hale getirir.

Mülkiyet Açıklama
Kristal yapısı Çinko karışımı kristal yapısı
Çerez Sabiti 5.869 Å - InGaAs ve InGaAsP ile iyi uyumludur, kusurları en aza indirir.
Çaprazlık 1.344 eV 300 K'da, ~ 0,92 μm emisyon dalga boyuna karşılık gelir
Epiwafer Emisyon Aralığı Tipik olarak 1,3 μm ila 1,55 μm aralığında, optik iletişim için uygundur
Yüksek Elektron Hareketliliği 5400 cm2/V·s, yüksek hızlı, yüksek frekanslı cihaz uygulamalarını mümkün kılan
Isı İleticiliği 0.68 W/cm·K oda sıcaklığında, yeterli ısı dağılımı sağlar
Optik Şeffaflık Bant aralığının üzerinde şeffaf, IR aralığında verimli foton emisyonuna izin verir
Doping ve İletkenlik N tipi (küfür) veya p tipi (zink) olarak doped edilebilir, ohmik temasları destekler
Düşük Kusur yoğunluğu Düşük kusur yoğunluğu, cihazların verimliliğini, uzun ömürlülüğünü ve güvenilirliğini artırır


FP epiwafer InP substratının uygulanması

Fiber optik iletişim

  • Lazer Diyotlar: InP epiwaferlerindeki FP lazerleri, özellikle kısa ve orta menzilli veri iletiminde, fiber optik iletişim sistemlerinde yaygın olarak kullanılır.55 μm dalga boyu aralığı, optik liflerin düşük kayıp pencerelerine karşılık gelir ve bu da onları yüksek hızlı veri aktarımı için idealdir.
  • Alıcılar ve Optik Modüller: FP lazerleri genellikle veri merkezlerinde ve telekomünikasyon ağlarında optik sinyalleri iletmek ve almak için kullanılan optik alıcılara entegre edilir.

Veri Merkezi Bağlantıları

  • Yüksek Hızlı Bağlantı: InP tabanlı FP lazerleri, sunucular ve ağ cihazları arasındaki bağlantılar için veri merkezlerinde kullanılır.Büyük miktarda veriyi işlemek için gerekli olan düşük gecikme optik bağlantılar.

Optik algılama

  • Gaz tespiti: FP lazerleri, kızılötesi emilim yoluyla CO2, CH4 ve diğer endüstriyel veya çevresel kirleticiler gibi gazları tespit etmek için belirli dalga boylarına ayarlanabilir.
  • Çevre İzleme: InP substratları üzerindeki FP lazerleri, hava kalitesini izlemek, tehlikeli gazları tespit etmek ve endüstriyel güvenlik sistemleri için sensörlerde kullanılır.

Tıbbi Teşhisler

  • Optik Koherans Tomografisi (OCT): InP tabanlı lazerler, invaziv olmayan görüntüleme için OCT sistemlerinde kullanılır.Genellikle detail retinal taramalar için oftalmoloji ve doku görüntüleme için dermatoloji için kullanılır.

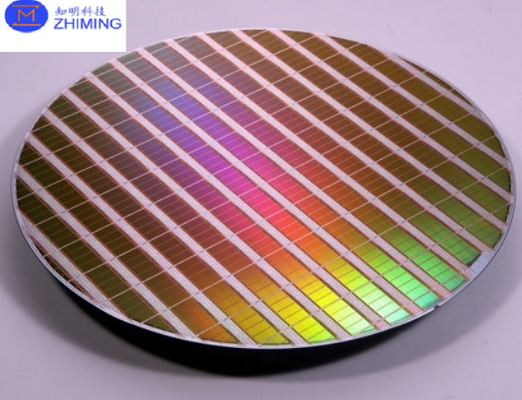

FP epiwafer InP substratının fotoğrafları

FP Epiwafer InP Substrat Temas Katmanı InGaAsP Dia 2 3 4 Inch OCT için 1.3um Dalga Uzunluğu Bantı 3FP Epiwafer InP Substrat Temas Katmanı InGaAsP Dia 2 3 4 Inch OCT için 1.3um Dalga Uzunluğu Bantı 4


S&A

Wafer'da EPI nedir?

EPIWafer teknolojisinde,Epitaxy, bu, kristal maddenin ince bir katmanının (epitaksyal katman) bir yarı iletken substratına (silikon veya InP gibi) yatırılma işlemini ifade eder.Bu epitaksyal katman alt katmanla aynı kristallografik yapıya sahiptir, gelişmiş yarı iletken cihazların üretimi için gerekli olan yüksek kaliteli, kusursuz büyümeye izin verir.
