InP epiwafer'in Özetleri

Indium Fosfür (InP) Epiwafer, gelişmiş optoelektronik cihazlarda, özellikle Fabry-Perot (FP) lazer diyotlarında kullanılan önemli bir malzemedir.InP Epiwaferler, InP substratında epitaksiyel olarak yetiştirilen katmanlardan oluşur., telekomünikasyon, veri merkezleri ve algılama teknolojilerinde yüksek performanslı uygulamalar için tasarlanmıştır.

InP tabanlı FP lazerleri, pasif optik ağlar (PON) ve dalga bölünme multipleks (WDM) gibi sistemlerde kısa ve orta menzilli veri aktarımını destekleyen fiber optik iletişim için hayati önem taşımaktadır.Emisyon dalga boyları, tipik olarak 1.3 μm ve 1.55 μm civarında, optik liflerin düşük kayıplı pencereleri ile hizalandırılır, bu da onları uzun mesafe, yüksek hızlı iletim için ideal hale getirir.

Bu levhalar, FP lazerlerinin uygun maliyetli ve istikrarlı performansının gerekli olduğu veri merkezleri içindeki yüksek hızlı veri bağlantılarında da uygulanmaktadır.InP tabanlı FP lazerleri çevresel izleme ve endüstriyel gaz algılamalarında kullanılır, kızılötesi emişim bantlarında kesin emisyonları nedeniyle CO2 ve CH4 gibi gazları tespit edebilirler.

Tıp alanında, InP epiwaferleri, invaziv olmayan görüntüleme yetenekleri sağlayarak optik tutarlılık tomografisi (OCT) sistemlerine katkıda bulunur.Fotonik devrelerde entegrasyonu ve havacılık ve savunma teknolojilerinde potansiyel kullanımı, LIDAR ve uydu iletişim gibi, çok yönlülüğünü vurgular.

Genel olarak, InP epiwaferleri, özellikle 1.3 μm'den 1'e kadar olan mükemmel elektrik ve optik özellikleri nedeniyle çok çeşitli optik ve elektronik cihazları etkinleştirmede kritik önem taşımaktadır.55 μm dalga boyu aralığı.

InP epiwafer'ın yapısı

InP epiwafer'in PL Haritalama testi sonucu

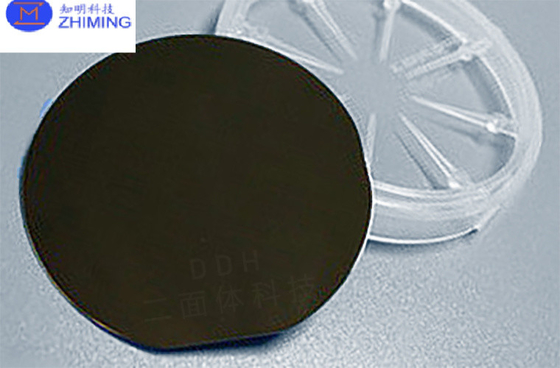

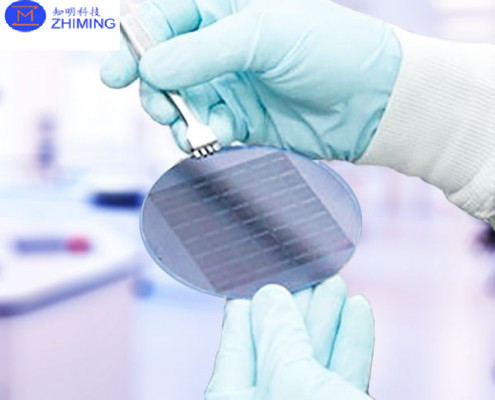

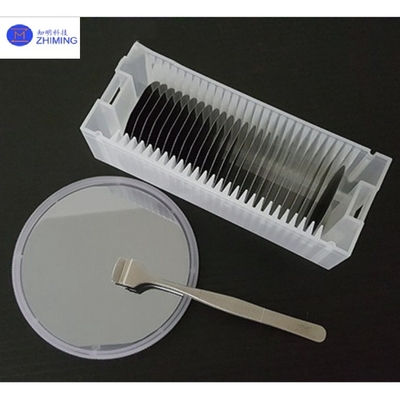

InP epiwafer'ın fotoğrafları

InP epiwafer'ın özellikleri ve anahtar veri sayfası

Indium Fosfür (InP) Epiwaferler, yüksek performanslı optoelektronik cihazlar için gerekli hale getiren mükemmel elektrik ve optik özellikleriyle ayırt edilir.Aşağıda, InP Epiwafers'i tanımlayan temel özelliklerin genel bir görüntüsü verilmiştir.:

1Kristal yapısı ve ızgara sabitleri

• Kristal yapısı: InP'nin çinko-blend kristal yapısı vardır.
• Çerez Sabiti: 5.869 Å. InGaAs ve InGaAsP gibi malzemelerle neredeyse kusursuz çerez eşleşmesi, yüksek kaliteli epitaksyal katmanların büyümesine izin verir.Değişiklikler ve gerginlik gibi kusurları en aza indirmek.

2Bant aralığı ve emisyon dalga boyu

• Bant aralığı: InP, yaklaşık 0.92 μm'lik bir emisyon dalga boyuna karşılık gelen 300 K'da 1.344 eV'lik bir doğrudan bant aralığına sahiptir.
• Epiwafer Emisyon Aralığı: InP üzerinde yetiştirilen epitaksyal katmanlar, tipik olarak cihazın optik iletişim sistemleri için ideal olan 1.3 μm ila 1.55 μm dalga boyu aralığında çalışmasını sağlar.

3Yüksek Elektron Hareketliliği

• InP yüksek elektron hareketliliği gösterir (5400 cm2/V·s), bu da hızlı elektron taşıma ile sonuçlanır,Telekomünikasyon ve entegre fotonik devreler gibi yüksek frekanslı ve yüksek hızlı uygulamalar için uygun hale getirir.

4. Isı iletkenliği

• Isı İletişimliliği: InP, oda sıcaklığında yaklaşık 0.68 W/cm·K ısı iletkenliğine sahiptir.birçok optoelektronik cihazda ısı dağıtmak için yeterlidir.Özellikle uygun bir ısı yönetimi ile.

5Optik Şeffaflık

• InP, bant aralığının üzerindeki dalga boylarına şeffafdır ve özellikle kritik telekom dalga boylarında (1.3 μm ve 1.1) kızılötesi aralığında verimli foton emisyonu ve iletimine izin verir.55 μm).

6Doping ve İleticilik

• n-tip ve p-tip doping: InP, çeşitli yarı iletken cihazlar için gerekli olan n-tip ve p-tip bölgelerinin oluşturulmasında esneklik sağlayan donörler (örneğin sülfür) veya kabul edenler (örneğin çinko) ile doping edilebilir..
• Yüksek iletkenlik: InP substratlarında yetiştirilen ağır dopedlenmiş temas katmanları düşük dirençli ohmik temasları sağlar ve FP lazerleri gibi cihazlarda akım enjeksiyon verimliliğini artırır.

7. Düşük Defekt yoğunluğu

• InP Epiwaferler, yüksek performanslı cihazlar için çok önemli olan düşük kusur yoğunluklarına sahiptir. Yüksek kaliteli epitaksiyel katmanlar cihazın verimliliğini, uzun ömürlülüğünü ve güvenilirliğini artırır.

Özetle, yüksek elektron hareketliliği, düşük kusur yoğunluğu, ızgara eşleşmesi ve kritik telekom dalga boylarında etkili çalışma gibi InP Epiwafers'in özellikleri,Onları modern optoelektroniklerde vazgeçilmez hale getiriyor.Özellikle yüksek hızlı iletişim ve algılama uygulamalarında.

InP epiwafer uygulaması

Indium Fosfür (InP) Epiwaferler, mükemmel optoelektronik özellikleri nedeniyle çeşitli ileri teknoloji alanlarında kritik önem taşır.

1.Fiber optik iletişim

• Lazer Diyotlar (FP/DFB Lazerler): InP Epiwaferler, 1.3 μm ve 1.55 μm dalga boylarında çalışan Fabry-Perot (FP) ve Dağıtılmış Geri İletişim (DFB) lazerleri üretmek için kullanılır.Bu dalga boyları optik liflerin düşük kayıplı iletim pencereleri ile hizalıyor, onları uzun mesafeli veri iletişimi için idealdir.
• Foto detektörleriInP Epiwaferler, optik fiber sistemlerinde optik sinyaller almak için fotodetektörler yapmak için de kullanılır.

2.Veri Merkezi Bağlantıları

• InP tabanlı lazerler ve dedektörler, veri merkezleri içindeki yüksek hızlı, düşük gecikme bağlantılarını sağlayan optik modüllerde kullanılır ve genel ağ performansını iyileştirir.

3.Optik algılama ve gaz algılama

• Gaz sensörleri: InP Epiwaferler, endüstriyel, çevresel ve güvenlik izleme alanlarında gaz algılama uygulamaları (örneğin, CO2, CH4) için uygun olan kızılötesi aralığında çalışan lazerler üretmek için kullanılır.
• Optik Koherans Tomografisi (OCT): InP tabanlı ışık kaynakları, sağlık hizmetlerinde invaziv olmayan teşhis için kullanılan OCT gibi tıbbi görüntüleme teknolojileri için çok önemlidir.

4.Fotonik Entegre Devre (PIC)

• InP Epiwaferler, birden fazla fotonik fonksiyonu (örneğin, lazer, modülatör,ve dedektörler) yüksek hızlı iletişim uygulamaları için tek bir çip üzerinde, sinyal işleme ve kuantum bilişim.

5.LIDAR (ışık algılama ve aralığı)

• InP tabanlı lazerler otonom araçlar, hava haritası ve çeşitli savunma uygulamaları için LIDAR sistemlerinde kullanılır.mesafe ve hız ölçümleri için InP epiwaferlerinden üretilen güvenilir ışık kaynakları.

6.Uydu ve Uzay İletişimi

• InP lazerleri ve fotodetektorlar, uydu iletişiminde ve havacılık uygulamalarında çok büyük mesafelerde güvenli, yüksek hızlı veri aktarımını sağlayarak çok önemli bir rol oynamaktadır.

7.Savunma ve Havacılık

• InP Epiwaferler, yüksek hızlı radar, füze rehberliği ve güvenilir ve yüksek frekanslı performansın kritik olduğu güvenli iletişim sistemleri gibi gelişmiş savunma sistemlerinde kullanılır.

Bu uygulamalar, modern optoelektronik ve fotonik cihazlarda InP Epiwafer'lerin çok yönlülüğünü ve önemini vurgular.

S&A

InP epiwaferleri nedir?

Indium Fosfit (InP) EpiwaferleriInP substratından oluşan, çeşitli malzemelerden (InGaAs, InGaAsP veya AlInAs gibi) bir veya daha fazla epitaksiyel olarak büyümüş katmanı olan yarı iletken levhalardır.Bu katmanlar, yüksek performanslı optoelektronik uygulamalar için özel cihaz yapıları oluşturmak için InP substratına hassas bir şekilde yerleştirilir..
