- InP levhalarını üretmek için kullanın
- tasarım resimleri ile özel destek
- Doğrudan bant boşluğu, lazerlerde kullanılan verimli bir şekilde ışık yayar.
- 1,3μm ile 1,55μm dalga boyları aralığında, kuantum kuyusu yapıları
- cihazın nihai biçimine ulaşmak için MOCVD veya MBE, kazma, metalleşme ve ambalajlama gibi teknikleri kullanmak
InP Lazer Epitaxial wafer hakkında daha fazla bilgi
InP epitaksiyel levhalar, optoelektronik ve yüksek frekanslı elektronik cihazların üretiminde yaygın olarak kullanılan indiyum fosfit (InP) malzemelerine dayalı yüksek kaliteli ince filmlerdir.
Metal organik kimyasal buhar çökümü (MOCVD) veya moleküler ışın epitaksi (MBE) gibi tekniklerle InP substratlarında yetiştirilmiştir.epitaksyal levhaların mükemmel kristal kalitesi ve kontrol edilebilir kalınlığı vardır..
Bu epitaksiyel vaferin doğrudan bant boşluğu özellikleri, özellikle 1.3μm ve 1μm optik iletişim uygulamaları için lazerlerde ve fotodetektorlarda iyi performans gösterir.55μm dalga boyu aralığı, düşük kayıp ve yüksek bant genişliği veri aktarımını sağlar.
Aynı zamanda, yüksek elektron hareketliliği ve düşük gürültü özellikleri, InP epitaksiyel levhaların da yüksek hızlı ve yüksek frekanslı uygulamalarda önemli avantajlar sağlıyor.
Ek olarak, entegre optoelektronik devrelerin ve optik fiber iletişim teknolojisinin sürekli gelişmesiyle,InP epitaksyal levhaların uygulama olasılıkları giderek daha genişleşiyor., ve modern optoelektronik cihazlarda ve sistemlerde vazgeçilmez ve önemli bir malzeme haline geldi.
Sensörlerde uygulanması,Lazerler ve diğer yüksek performanslı elektronik cihazlar ilgili teknolojilerin ilerlemesini teşvik etti ve gelecekteki bilimsel ve teknolojik yeniliklerin temelini attı..
InP Lazer Epitaxial Wafer'ın ayrıntıları
| Ürün parametreleri |
DFB epitaksyal levha |
Yüksek Güçlü DFB Epitaxial Wafer |
Silikon Fotonik Epitaxial Wafer |
| oranı |
10G/25G/50G |
/ |
/ |
| dalga uzunluğu |
1310nm |
| boyut |
2/3 inç. |
| Ürün Özellikleri |
CWDM 4/PAM 4 |
BH teknoloji |
PQ /AlQ DFB |
| PL Dalga boyu kontrolü |
3nm'den daha iyi. |
| lPL Dalga boyu tekdüzeliği |
Std.Dev 1nm @inner'den daha iyi |
| Kalınlık kontrolü |
42mm% 3'ten daha iyi |
| Kalınlık eşitliği |
%3'ten daha iyi @iç 42 mm |
| Doping kontrolü |
% 10'dan daha iyi |
| P-lnP doping (cm-3) |
Zn doped; 5e17 ila 2e18 |
| N-InP doping (cm-3) |
Si doped; 5e17 ila 3e18 |

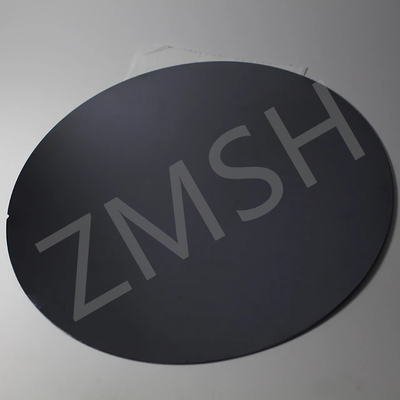

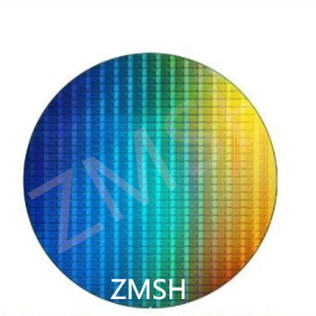

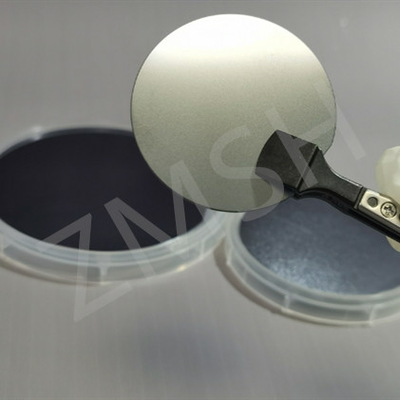

Daha fazla InP Lazer Epitaxial Wafer örneği.
*Özel şartları kabul ediyoruz
Biz ve ambalajımız hakkında
Hakkımızda
Şirketimiz, ZMSH, Yarım iletken substratları ve optik kristal malzemelerinin araştırılması, üretimi, işlenmesi ve satışında uzmanlaşmıştır.
Deneyimli bir mühendislik ekibimiz, yönetim uzmanlığımız, hassas işleme ekipmanlarımız ve test aletlerimiz var.Standart olmayan ürünlerin işlenmesinde bize son derece güçlü yetenekler sağlıyor..
Müşterilerin ihtiyaçlarına göre çeşitli yeni ürünleri araştırabilir, geliştirebilir ve tasarlayabiliriz.
Şirket, "Müşteri odaklı, kalite temelli" ilkesine bağlı kalacak ve optoelektronik malzemeler alanında üst düzey bir yüksek teknoloji şirketi olmaya çalışacaktır.
Ambalaj hakkında
Müşterilerimize yardım etmek için, ışıktan korunmak için alüminyum folyo kullanıyoruz.
İşte bunlardan bazı fotoğraflar.
