2' 4' InP Wafer Indium Fosfür Wafer Yarım iletken substratları 350um 650um

2' 4' InP Wafer Indium Fosfür Wafer Yarım iletken substratları 350um 650um

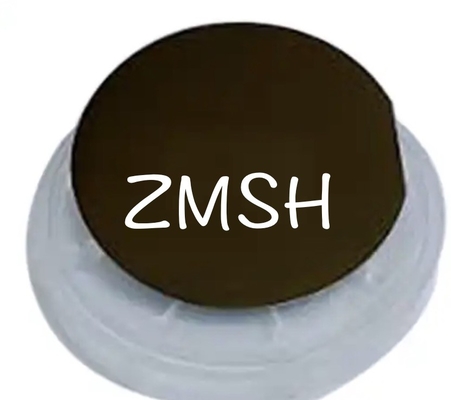

TanımlamaInP wafer:

InP (Indium fosfit) yongaları, fotodiyotlar, lazerler ve fotoelektrik sensörler gibi yüksek performanslı optoelektronik cihazların üretimi için yaygın olarak kullanılan bir yarı iletken malzemedir.

• Kristal yapısı: InP çipleri yüksek derecede düzenli bir ızgara yapısıyla kübik bir kristal yapıyı benimser.

• Enerji boşluğu: InP yongalarının yaklaşık 1.35 eV'lik küçük bir doğrudan enerji boşluğu vardır. Bu, görünür ışık aralığında bir yarı iletken malzemedir.

• Yansıma indeksi: Bir InP levhanın yansıma indeksi ışığın dalga boyuna göre değişir ve görünür aralığında yaklaşık 3.17'dir.

• Isı iletkenliği: InP yaklaşık 0,74 W/ ((cm·K) yüksek bir ısı iletkenliğine sahiptir.

• Elektron hareketliliği: InP yongaları yaklaşık 5000 cm^2/(V·s yüksek bir elektron hareketliliğine sahiptir.

• Çip boyutu: InP çipleri genellikle yuvarlak çip şeklinde sunulur ve çapları birkaç milimetreden birkaç inçeye kadar değişebilir.

• Yüzey özellikleri: InP yongasının yüzeyi genellikle düzlüğünü ve temizliğini artırmak için özel olarak işlenir.

ÖzellikleriInP wafer:

InP (Indium fosfit) çipleri, optik elektronik cihazlar alanında yarı iletken cihazların substrat malzemesi olarak yaygın olarak kullanılır.

• Doğrudan enerji boşluğu: InP yongalarının küçük bir doğrudan enerji boşluğu vardır (yaklaşık 1.35 eV), böylece görünür aralıkta ışık sinyallerini verimli bir şekilde emer ve yayarlar.

• Yüksek elektron hareketliliği: InP yongalarının yüksek bir elektron hareketliliği vardır (yaklaşık 5000 cm^2/(V·s)), bu da yüksek hızlı elektronik cihazlarda mükemmel elektrik özellikleri göstermelerini sağlar.

• Güçlü fotoelektrik etkisi: InP yongaları güçlü bir fotoelektrik etkiye sahiptir ve bu da fotodetektorlar ve fotodiyotlar gibi cihazlarda mükemmel performans göstermelerini sağlar.

• Dayanıklılık ve güvenilirlik: InP yongaları yüksek sıcaklıklarda ve yüksek elektrik alanı ortamlarında çalışabilmeleri için iyi bir termal kararlılığa ve elektrik özelliklerine sahiptir.

• Geniş çaplı hazırlama teknikleri: InP levhaları, metal-organik kimyasal buhar birikimi (MOCVD) ve moleküler ışın epitaksi (MBE) gibi çeşitli hazırlama teknikleriyle yetiştirilebilir.

Teknik parametrelerInP wafer:

UygulamalarInP wafer:

Yarım iletken cihazların substrat malzemesi olarak InP (Indium fosfit) çipinin mükemmel fotoelektrik ve elektrik özellikleri vardır.Aşağıda, InP çip substrat malzemelerinin başlıca uygulama alanlarından bazıları verilmiştir.:

• Optik iletişim: Fiber optik iletişim sistemlerinde ışık verici (laser gibi) ve ışık alıcıları (fotodiyot gibi) üretmek için kullanılabilir.

• Optik algılama ve algılama: InP yongalarına dayalı fotodetektorlar, optik iletişim, optik ölçüm,spektral analiz ve diğer uygulamalar.

• Lazer teknolojisi: INP tabanlı lazerler optik iletişim, optik depolama, liDAR, tıbbi teşhis ve malzeme işleme yaygın olarak kullanılmaktadır.

• Optoelektronik entegre devreler: InP çipleri, optoelektronik entegre devreler (OEics) yapmak için kullanılabilir.ki, aynı yonga üzerinde optik elektronik cihazların ve elektronik cihazların entegrasyonu.

• Güneş hücreleri: InP yongaları yüksek bir fotoelektrik dönüşüm verimliliğine sahiptir, bu nedenle verimli güneş hücreleri üretmek için kullanılabilir.

Sıkça sorulan sorular:

S1: Hangi marka adıInP wafer?
A1:İndyum FosfürZMSH tarafından yapılıyor.

S2: Ne çapıİndyum Fosfür?
A2:Diametreİndyum Fosfür2'', 3'', 4'dir.

S3: Nereye?İndyum Fosfür- Ne?
A3:İndyum FosfürÇin'den.

S4:İndyum FosfürROHS sertifikalı mı?
A4: Evet,İndyum FosfürROHS sertifikalı.

S5: Kaç tane?İndyum FosfürKefirleri bir kerede alabilir miyim?
A5: En az sipariş miktarıİndyum Fosfür5 adet.
