Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Ürün Adı: | InP substratları | Yay ve Çözgü: | ≤10μm |
---|---|---|---|
Malzeme: | İndyum Fosfür Wafer | Oryantasyon: | 100+/-0,05 derece |
Yüzey Dönüşümü: | çift taraflı cilalı | Yüzey pürüzlülüğü: | Ra≤0,6nm |
TTV: | ≤6μm | Wafer çapı: | 2 inç 3 inç 4 inç |
Wafer kalınlığı: | 350um 500um 625um | ||
Vurgulamak: | Çift taraflı cilalı Inp Wafer,4'' kalınlığı İndyum Fosfür Wafer,InP Yarım iletken substratları |

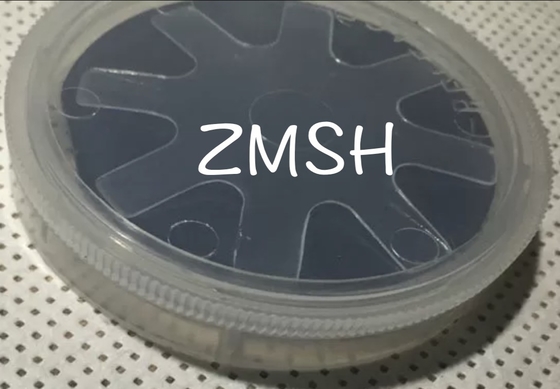

Indium Fosfür Wafer InP Yarım iletken substratlar Epitaxial 2''' 3' kalınlığı 350um
Tanımlamaİndyum Fosfür:
Indium Fosfür (InP) yongaları, optoelektronik ve yarı iletken cihazlarda yaygın olarak kullanılan bir malzemedir.
Özellikleriİndyum Fosfür:
Indium Fosfür (InP) yongaları, optoelektronik ve yarı iletkenlerde yaygın olarak kullanılmasını sağlayan bazı dikkat çekici özelliklere sahiptir.Aşağıda indiyum fosfit çip malzemelerinin bazı ana özellikleri verilmiştir.:
Teknik parametrelerİndyum Fosfür:
Ürün |
Parametreler |
UOM |
Malzeme |
InP |
|
İletişim türü/Dopant |
S-C-N/S |
|
Sınıf |
Aptal. |
|
Çapraz |
100.0+/-0.3 |
mm |
Yönlendirme |
(100) +/- 0,5° |
|
Lamellar ikiz bölgesi |
Kullanılabilir tek kristal alanı % 80'den fazla (100) yönelimli |
|
Birincil düz yönlendirme |
EJ ((0-1-1) |
mm |
Birincil düz uzunluk |
32.5+/-1 |
|
İkincil düz yönelim |
EJ ((0-11) |
|
İkincil düz uzunluk |
18+/-1 |
|
Uygulamalarİndyum Fosfür:
Indium Fosfür (InP) levhaları, optoelektronik ve yarı iletken substratlarında çok çeşitli uygulamalara sahiptir:
Sıkça sorulan sorular:
S1: Hangi marka adıInP wafer?
A1:InP waferZMSH tarafından yapılmış.
S2: Ne çapıInP wafer?
A2: Çapının çapıInP waferİki metre, üç metre, dört metre.
S3: Nereye?InP wafer- Ne?
A3:InP waferÇin'den.
S4:InP waferROHS sertifikalı mı?
A4: Evet,InP wafer ROHS sertifikalı.
S5: Kaç tane InPKefirleri bir kerede alabilir miyim?
A5: En az sipariş miktarıInP wafer5 adet.
