LD için birincil / Kukla Sınıf İndiyum Fosfür Gofret Kalınlığı 350um

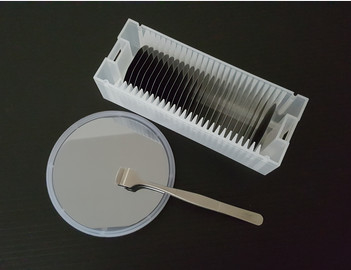

Büyük resim : LD için birincil / Kukla Sınıf İndiyum Fosfür Gofret Kalınlığı 350um

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	zmkj
Model numarası:	InP-2inch

Ödeme & teslimat koşulları:

Min sipariş miktarı:	3PCS
Fiyat:	by case
Ambalaj bilgileri:	tek gofret kılıfı
Teslim süresi:	1-4Weeks
Yetenek temini:	1000pcs/ay

İletişim

Detaylı ürün tanımı

Malzemeleri:	InP tek kristal	Sanayi:	yarı iletken substratlar ， cihaz ，
Renk:	siyah	Türü:	N-tipi P-tipi
Boyutu:	2inch	Kalınlığı:	350um
Vurgulamak:	mgo substrat , boşluk gofret

2 inç N-tipi P-tipi kalınlığı 350um birincil sınıf Kukla sınıf Indiyum Fosfür kristal InP substratlar için gofret LD

İndiyum fosfid tek kristalli malzeme, en önemli yarı iletken bileşenden biridir. Bu, indiyum fosfid substrat (LD), ışık yayan diyot (LED), optik iletişim üretiminde fotodetektörün lazer diyotu için temel hammaddedir. Bu parçalar bilgi başlatma, aktarma, yükseltme, alım işlevi oynarlar.

İndiyum fosfit, HEMT, HBT ve benzeri gibi yüksek frekanslı cihazlar için idealdir. Büyük özelliği nedeniyle, yaygın olarak fiber optik iletişim, mikrodalga, millietrik dalga, güneş pilinin anti-radyasyon, heterojunction transistör, diğer kullanılır benzer ileri teknoloji vb. İndiyum fosfid tek kreftal malzeme ana üretim yöntemleri LEC, geliştirilmiş LEC, VCZ / PC-LEC, VGF, VB vb.

Şartname

madde	Çap	tip	konsantrasyon taşıyan	Hareketlilik	özdirenç	MPD
S-InP	2	N-	(0.8-6) X10 ^ 18	(1.5-3.5) x10 ^ 3		<500
	3					<500
	4					<1x10 ^ 3
Fe-InP	2/3/4	Sİ		> 1000	> 0.5x10 ^ 7	> 5x10 ^ 3
Zn-InP	2/3/4	P	(0,6-6) X10 ^ 18	50-70		<1x10 ^ 3
Hiçbir uyuşturucu InP	2	N-	<3x10 ^ 16	(3.5-4) x10 ^ 3		<5x10 ^ 3
	Diğer
Oryantasyon		(100) / (111) yaklaşık 0.5 ° ±		düzlük
				TTV	yay	eğrilik
				<12um	<12um	≤15um
1. Daire		16 ± 2 mm		22 ± 2 mm	32.5 ± 2.5mm
2'nci Daire		8 ± 1 mm		11 ± 2 mm	32.5 ± 2.5mm
Yüzey: 1sp veya 2sp, 2inç 350 ± 25um, 3inç 600 ± 25um, 4inç 625 ± 25um veya özelleştirilmiş

Üretimimizin çoğu birinci sınıf gofretlerden oluşmaktadır. Bununla birlikte, her boule'da, bazı test sınıfı gofretler mevcuttur. Test gofretleri, premium gofretlere göre aynı elektriksel performansa ve geometrik özelliklere sahiptir, ancak küçük bir yerel hasar ile:
- Ön taraftaki çizik veya çukur veya leke gibi bir yüzey hatası,
- Yüksek EPD veya ikiz lamel gibi bir kristal kusur. İkincisi <110> yönünde 2 paralel çizgiden oluşur. Bu 2 çizgi arasında, tüm gofretin aksine yönelim (100) değildir; 2 hat arasındaki mesafe çok küçüktür (<1mm).
Tüm yüzeyin% 95'inden fazlası, kalibrasyon çalışmaları için faydalı olan üstün kalite. Her bir gofret için bir etiket üzerinde kusur tipi belirtilir.

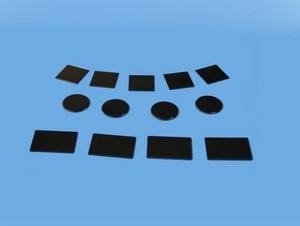

Numune

SSS

Neden bizi seçmelisiniz - ZMKJ.

Yarı mamullerde 5 yıllık tecrübe ＆ optik alanı;
Fabrikamızda profesyonel atölye üretim hattı;
Uzmanlaşmış optik ve gofret işlem bilgisi;
Yüksek kalite kontrol seviyesi;
Küçük sipariş kabul edilebilir;
Özelleştirilmiş Ürünler gerektiği gibi;
Diğer ülke şirketi için İşbirliği Deneyimi.

İşlem süresi

Teslim süresi: 10-25 gün

Nakliye süresi: Exw fabrika, FOB Shanghai

Teslim süresi: ekspres servis / hava taşımacılığı

Ödeme süresi: T / T 100% peşin veya sipariş üzerine Mevduat

Ambalaj ve nakliye

Optikler çoğunlukla küçük boyutlarda olduğu için, Express'i kullanmayı tercih ediyoruz.

Eğer teslimat için Express hesabı sağlayabilir, destekleri için teşekkürler çok takdir edilecektir!
