| Marka Adı: | ZMSH |
| Adedi: | 10 |
| Teslim Zamanı: | 2-4 hafta |
| Ödeme Şartları: | T/T |

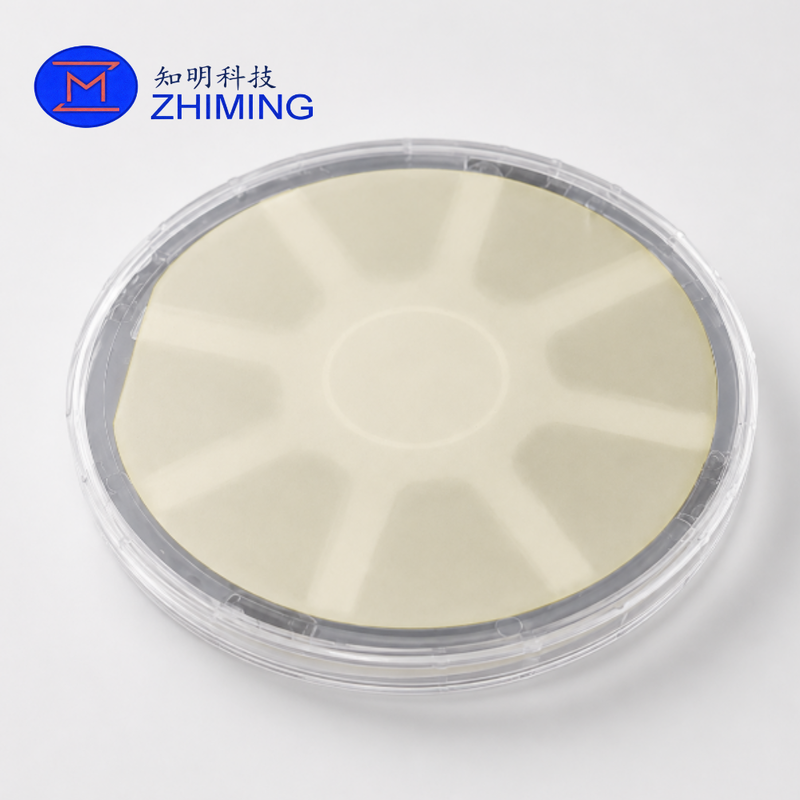

ZMSH, safir substratlar üzerinde büyütülmüş sürekli çok katmanlı tungsten disülfür (WS₂) filmleri içeren Safir Gofretler üzerinde yüksek kaliteli WS₂ sağlar. Temsili bir Geçiş Metali Dikalkogenit (TMD) malzemesi olarak WS₂, yeni nesil elektronikler, optoelektronikler, fotodetektörler, sensörler ve gelişmiş yarı iletken araştırmaları için büyük ilgi gördü.
WS₂ levhalarımız mükemmel kristal kalitesi, yüksek film bütünlüğü, pürüzsüz yüzey morfolojisi ve güçlü optik performans sunar; bu da onları dünya çapındaki üniversiteler, araştırma enstitüleri, yarı iletken laboratuvarları ve Ar-Ge projeleri için ideal kılar.
| Parametre | Şartname |
|---|---|
| Ürün Adı | Safir Gofret üzerinde WS₂ |
| Malzeme | Tungsten Disülfür (WS₂) |
| Malzeme Türü | 2D Yarı İletken / TMD Malzemesi |
| Yüzey | Safir (Al₂O₃) |
| Gofret Boyutu | 2 inç, 4 inç |
| Film Yapısı | Çok Katmanlı Sürekli WS₂ Film |
| Kristal Yapısı | Altıgen |
| Kristal Kalitesi | Tek Kristal Özellikleri |
| Yüzey Pürüzlülüğü | RMS ≈ 0,11 nm |
| Tekdüzelik | Gofret Seviyesinde Tekdüzelik |
| Karakterizasyon | AFM, Raman, PL, PL Haritalama, TEM, GIXRD, GI-WAXS |
| Özelleştirme | Mevcut |
WS₂, uygun bir bant aralığını, güçlü ışık-madde etkileşimini ve mükemmel taşıyıcı taşıma özelliklerini birleştirerek onu geleneksel silikon teknolojilerinin ötesinde en umut verici 2D yarı iletken malzemelerden biri haline getirir.
Safir substrat şunları sağlar:
Mekanik olarak eksfoliye edilmiş pullarla karşılaştırıldığında, levha ölçekli WS₂ filmler araştırma ve cihaz geliştirme için daha iyi tutarlılık, tekrarlanabilirlik ve ölçeklenebilirlik sağlar.
Atomik Kuvvet Mikroskobu (AFM) ölçümleri, nano ölçekli cihaz üretimi için uygun, yaklaşık 0,11 nm RMS pürüzlülüğüne sahip ultra pürüzsüz bir yüzey gösterir.
GIXRD ve GI-WAXS dahil gelişmiş karakterizasyon teknikleri, yüksek kristal kalitesini ve mükemmel düzlem içi yönelimi doğrular.
Güçlü fotolüminesans (PL) yoğunluğu ve dar FWHM, üstün optik kaliteyi ve malzeme tekdüzeliğini gösterir.
Raman spektroskopisi, WS₂'nin karakteristik titreşim modlarını doğrulayarak malzeme bileşimini ve yapısal bütünlüğü doğrular.
Taşıyıcı aktarımı, elektronik özellikler ve düşük boyutlu malzemelerle ilgili temel çalışmalar.
Fotodedektörler, optik sensörler, ışık yayan cihazlar ve optik modülasyon araştırmaları için uygundur.
Yeni nesil transistör mimarileri ve ultra ince yarı iletken kanallar için araştırma platformu.
Gelecekteki bilgi işlem donanımı ve yeni cihaz yapıları için yeni ortaya çıkan malzeme adayı.
Yüksek yüzey hassasiyeti, gaz algılama ve çevresel izleme uygulamalarına olanak sağlar.
Biyokimyasal algılama ve tıbbi teşhis araştırmaları için uygundur.
Esnek elektronik cihaz geliştirme için bir büyüme ve transfer platformu olarak kullanılabilir.
Üniversiteler, ulusal laboratuvarlar ve yarı iletken araştırma enstitüleri tarafından yaygın olarak kullanılmaktadır.
| Ürün | Gofret Boyutu |
| Safir Gofret üzerinde WS₂ | 2 inç |
| Safir Gofret üzerinde WS₂ | 4 inç |
| Araştırma Sınıfı WS₂ Gofret | Gelenek |
| Özelleştirilmiş WS₂ Gofret | Gelenek |
ZMSH, müşteri gereksinimlerine göre özelleştirilmiş WS₂ levha çözümleri sunar:
Özel gereksinimler ve proje görüşmeleri için lütfen bizimle iletişime geçin.
WS₂ (Tungsten Disülfür), Geçiş Metali Dikhalkogenit (TMD) ailesine ait iki boyutlu bir yarı iletkendir. Yeni nesil yarı iletken uygulamalar için mükemmel optik ve elektronik özellikler sergiler.
Safir, mükemmel termal kararlılık, optik şeffaflık, kimyasal direnç ve mekanik dayanıklılık sunarak onu yüksek kaliteli WS₂ büyümesi için ideal bir alt tabaka haline getirir.
Standart boyutlar 2 inç ve 4 inçlik levhaları içerir. Talep üzerine özel boyutlar sağlanabilir.
Evet. Proje gereksinimlerine bağlı olarak AFM, Raman, PL, PL Mapping, TEM, GIXRD ve GI-WAXS raporları mevcuttur.
Evet. Özelleştirilmiş alt tabaka türlerini, levha boyutlarını, film kalınlıklarını ve araştırma sınıfı spesifikasyonları destekliyoruz.
