Süreç Geliştirme ve Ekipman Kalibrasyonu için 2 inç C-Yüzlü Sapphire Substrate

Ürün Genel Görünümü

Bu 2 inçlik C düzlemli safir substrat, gelişmiş kristal büyümesi ve hassas dilimleme teknikleri kullanılarak yüksek saflıklı tek kristal alüminyum oksit (Al2O3) den üretilmiştir.Tek taraflı cilalı (SSP) yüzeylere sahip, istikrarlı kalınlık ve düşük yay kontrolü, bu substrat ekipman kalibrasyonu, ince film çökme denemeleri ve kritik olmayan yarı iletken veya fotonik Ar-Ge için idealdir.
Her levha katı boyut ve görsel denetimden geçiyor ve tüm sevkiyatlar tam parti izlenebilirliğini içerir.

Temel Özellikler

• Yüksek safır (Al2O3):Mükemmel mekanik dayanıklılık, termal istikrar ve kimyasal dayanıklılık.

• C-Plane (0001) yönelim:GaN, optik kaplamalar ve lazer uygulamaları için standart yönelim.

• SSP yüzeyi:Polişlenmiş ön taraf, düzenli bir şekilde yerleştirilmesini sağlar; sabit bir armatür işlemi için arka taraf yumuşatılmıştır.

• Düşük yay <10 μm:Güvenilir işleme için düzlüğü korur.

• İğrenç sınıf:Süreç deneyleri ve ekipman ayarlamaları için maliyet açısından verimli.

• Sıkı kalite kontrolü:Parti numarası ve parti numarası tam izlenebilirliği sağladı.

Teknik özellikler

Başvurular

Bu safir substratı aşağıdakiler için uygundur:

• Depozisyon denemeleri (ALD / PVD / CVD / MOCVD)

• Ekipmanın kalibrasyonu ve parametrelerin ayarlanması

• Kaplama tekdüzeliği ve süreç değerlendirmesi

• İnce film Ar-Ge ve kritik olmayan fotonik deneyleri

• Üniversite eğitimi ve laboratuvar öğretimi

• Optik test ve işlevsel gösterim ayarları

Paketleme ve Kalite Güvencesi

• Sınıf 100 temiz oda denetimi ve işleme

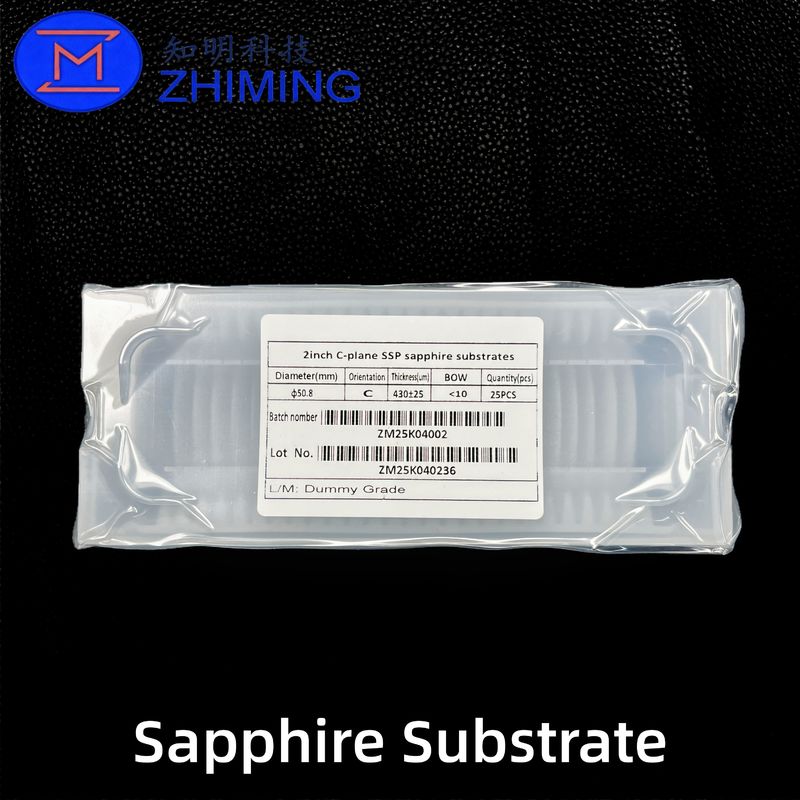

• Koruyucu ayırıcıları olan wafer kaseti başına 25 adet

• Kirlenmeyi önlemek için vakum kapalı, anti-statik ambalaj

• Tam izlenebilirlik için parti ve parti etiketleri dahil edilmiştir

• Gönderimden önce görme kusurları taraması

Sık Sorulan Sorular

1Sahpür alt katları ile saptır alt katları arasındaki en önemli fark nedir?

Dummy sınıfı substratların doğru mekanik boyutları vardır, ancak GaN büyümesi veya cihaz üretimi için gerekli optik, yüzey kusuru veya epi-hazır standartları karşılamayabilir.Süreç testi ve kalibrasyonu için idealdir..

2Bu substratı epitaksiyel büyüme için kullanabilir miyim?

Genel süreç doğrulama için, evet.
Bununla birlikte,Yüksek kaliteli GaN veya epitaksyal cihaz üretimi, bu uygulamaya geçmeyi öneririz.DSP safiri, birinci sınıf veya epi hazırDaha iyi düzlük, TTV ve yüzey kusur kontrolü için.

3Özel bir yönelim, kalınlık veya cilalama sunar mısınız?

- Evet, özelleştirmeyi destekliyoruz.

• Kalınlığı (200 ‰ 1500 μm)

• SSP / DSP

• C düzlemi, A düzlemi, R düzlemi, M düzlemi

• Lazer işareti, yönlendirme düzlemleri, özelleştirilmiş çemberleme
  Lütfen spesifikasyonlarınızla bize ulaşın.
