Gelişmiş Yarı İletken Paketleme için Safir Geçici Gofret Taşıyıcı

Gelişmiş Yarı İletken Paketleme için Safir Geçici Gofret Taşıyıcı

Ürüne Genel Bakış

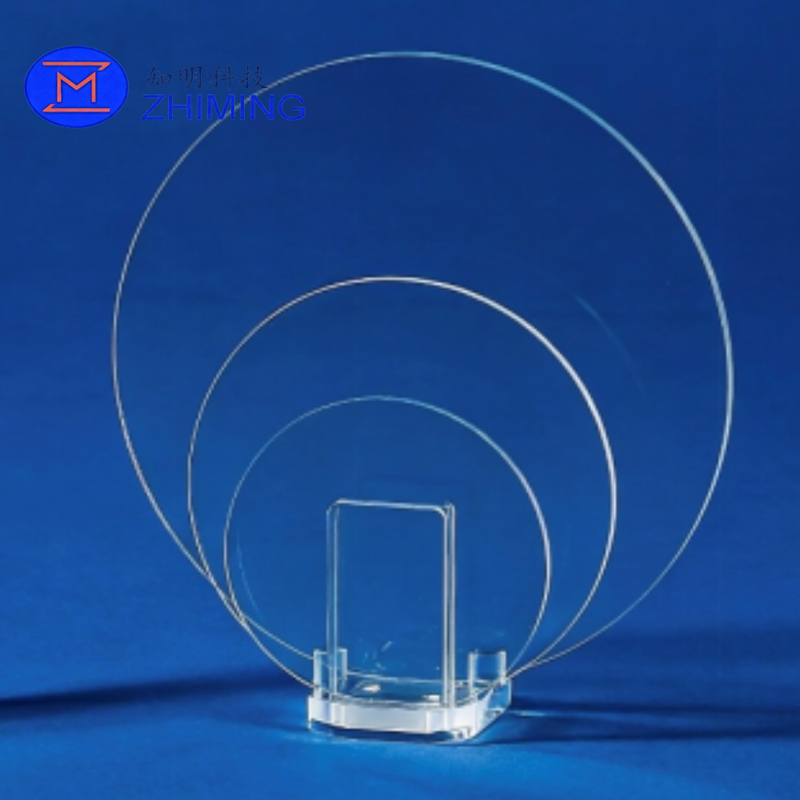

Safir geçici levha taşıyıcısı, ultra ince levha işleme, 2,5D/3D IC entegrasyonu, TSV, RDL ve havalandırmalı panel düzeyinde paketleme (FOPLP) dahil olmak üzere gelişmiş yarı iletken paketleme işlemleri için tasarlanmış yüksek performanslı bir alt tabaka çözümüdür.

Geçici yapıştırma ve ayırma işlemleri için sağlam, termal olarak stabil ve boyutsal olarak hassas bir destek platformu sağlayarak 50 μm'nin altındaki ultra ince levhaların stabil şekilde işlenmesini sağlar. Taşıyıcı, kritik çarpıklık ve stres kaynaklı deformasyon zorluklarını ele alarak, gelişmiş paketleme akışlarında proses verimini, hizalama doğruluğunu ve üretim stabilitesini önemli ölçüde artırır.

Sektörün Zorlukları

Yarı iletken paketleme, daha yüksek entegrasyon yoğunluğuna ve daha ince plaka yapılarına doğru gelişmeye devam ettikçe, üreticiler çok adımlı termal ve mekanik işlemler boyunca yapısal stabiliteyi korumada artan zorluklarla karşı karşıya kalıyor.

Temel zorluklar şunları içerir:

• Kalıp, alt tabaka, ara eleman, alt dolgu ve kalıplama bileşikleri arasındaki termal genleşme katsayısı (CTE) uyumsuzluğu
• Tekrarlanan termal çevrim sırasında stres birikimi
• Bağlama ve kapsülleme malzemelerinin büzülmesini iyileştirme
• Ultra ince levha yığınlarında eşit olmayan kalınlık dağılımı
• Çarpıklığın neden olduğu hizalama sapması ve verim bozulması
• Ultra ince levhaların mekanik kırılganlığı (<50 μm kalınlık)

Bu sorunlar toplu olarak süreç ölçeklenebilirliğini sınırlandırır, verimi azaltır ve gelişmiş ambalaj üretim hatlarında üretim maliyetini artırır.

Çözüm: Safir Geçici Taşıyıcı Platform

Safir, mekanik, optik ve termal özelliklerin benzersiz kombinasyonu nedeniyle geçici levha taşıyıcıları için ideal bir mühendislik malzemesidir. Hassasiyet ve tekrarlanabilirliğin kritik olduğu zorlu gelişmiş paketleme işlemleri için sağlam bir fiziksel temel sağlar.

Safir taşıyıcı şunları sağlar:

• Öğütme, yapıştırma ve inceltme sırasında yüksek stabiliteye sahip levha desteği
• Termal döngü ortamları altında kontrollü deformasyon
• Lazer bazlı bağ açma işlemleriyle uyumluluk
• Geniş formatlı alt tabakalar arasında eşit gerilim dağılımı
• Endüstriyel ortamlarda yeniden kullanılabilir ve kimyasal olarak kararlı performans

Temel Avantajlar

1. Ultra Yüksek Mekanik Sertlik

345-420 GPa'lık Young modülüyle safir, bükülmeyi ve bükülmeyi etkili bir şekilde bastırarak yüksek stresli termal ve mekanik işlemler sırasında yapısal stabilite sağlar.

2. Yüksek Sertlik ve Aşınma Direnci

1800–2200 HV'lik Vickers sertliği, yüzey hasarına karşı mükemmel direnç sağlayarak uzun hizmet ömrü ve tekrarlanan işlem döngüleri sağlar.

3. Optik İletim Yeteneği

Yüksek geçirgenlik (300–1200 nm aralığında >%83), lazerle bağ ayırma işlemlerini destekler ve birden fazla geçici bağlama teknolojisiyle uyumluluk sağlar.

4. Üstün Malzeme Tekdüzeliği

Düşük iç değişkenlik, tutarlı gerilim dağılımı sağlar, lokal deformasyonu en aza indirir ve levha seviyesinde proses tutarlılığını artırır.

5. Termal ve Kimyasal Kararlılık

Yüksek sıcaklıktaki döngü ve kimyasal temizleme ortamlarında stabil olması onu yüksek yeniden kullanımlı endüstriyel yarı iletken işlemlere uygun hale getirir.

Teknik Özellikler

Gofret ve Panel Formatları

Boyutsal ve Yüzey Doğruluğu

Uygulamalar

• Gelişmiş gofret inceltme işlemleri
• 2.5D / 3D IC heterojen entegrasyon
• TSV (Silikon Yoluyla) imalatı
• RDL (Yeniden Dağıtım Katmanı) işlemleri
• Geçici levha yapıştırma ve ayırma sistemleri
• Fan Çıkışlı Panel Düzeyinde Paketleme (FOPLP)
• Ultra ince levha işleme (<50 μm)

Mühendislik Değeri

Safir geçici plaka taşıyıcısı, yarı iletken üreticilerinin aşağıdakileri sunarak gelişmiş paketlemedeki kritik çarpıklık ve stabilite sınırlamalarının üstesinden gelmelerini sağlar:

• Geliştirilmiş levha düzeyinde boyutsal kararlılık
• Çarpma kaynaklı verim kaybının azalması
• İnce adımlı işlemlerde gelişmiş hizalama hassasiyeti
• Ultra ince levhaların istikrarlı kullanımı
• Daha yüksek proses tekrarlanabilirliği ve verimi
• Yeni nesil heterojen entegrasyon platformlarıyla uyumluluk

SSS

S1: Safiri gelişmiş ambalaj taşıyıcıları için uygun kılan şey nedir?
C: Safir, ultra yüksek sertliği, sertliği ve termal kararlılığı birleştirir; bu da, ultra ince levha işleme sırasında çarpıklığı önemli ölçüde azaltır ve boyut kontrolünü geliştirir.

S2: Taşıyıcı lazerle bağ açma işlemleriyle uyumlu mu?
C: Evet. Safir, UV ila orta IR aralığında yüksek optik geçirgenlik sunarak, onu lazer bazlı bağ giderme ve diğer gelişmiş ayırma teknikleriyle tamamen uyumlu hale getirir.

S3: Safir taşıyıcılar büyük panel düzeyinde paketleme uygulamalarını destekleyebilir mi?
C: Evet. Safir taşıyıcılar, mükemmel düzlük ve eşit gerilim dağılımı ile büyük panel formatlarında üretilebilir; bu da onları FOPLP ve diğer geniş alanlı gelişmiş paketleme teknolojilerine uygun hale getirir.
