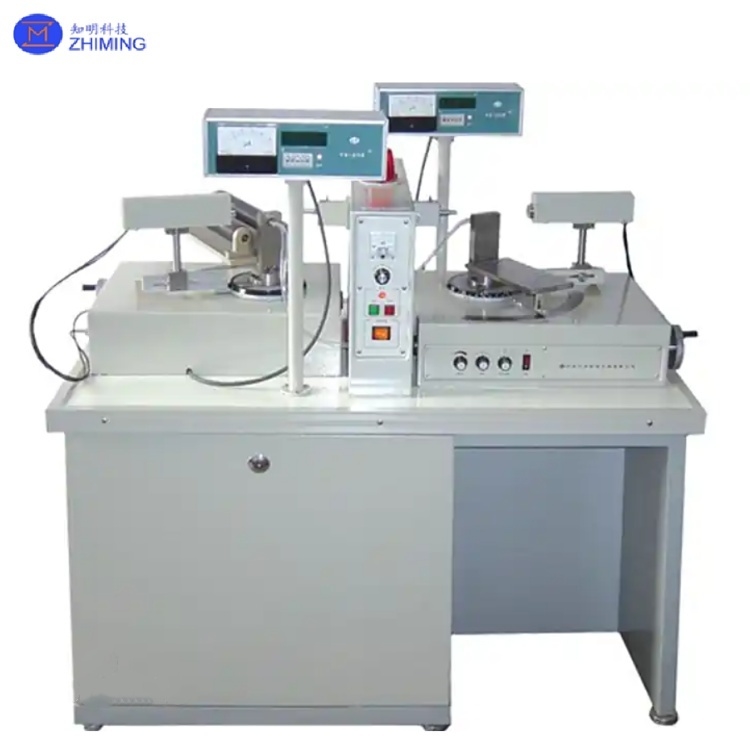

Wafer Yönlendirme Cihazı Uygulama Alanları
1. Yarı İletken Üretimi:
- Silisyum Wafer Kesimi: Belirler <100> ve <111> yönelimleri, kesim kaybını en aza indirir (<5%).
- Silisyum Karbür (SiC) Waferler: 8° off-cut prosesi, cihaz arıza voltajını artırır, kayıp oranı <10%.
2. Optik Malzeme İşleme:
- Safir Alt Tabakalar: Işık verimliliği kaybını azaltmak için LED çipleri ±0,1° hassasiyetle keser.
- YAG Lazer Kristaller: Üstün ışın kalitesi için lazer rezonatör yüzeylerinin hassas kesimi.
3. Yüksek Sıcaklık Alaşımları ve Seramikler:
- Türbin Kanatları: Nikel bazlı alaşım yönlendirme kontrolü, yüksek sıcaklık direncini (>1200°C) iyileştirir.
- Zirkonya Seramikler: Akıllı telefon arka plakalarını ±0,02 mm kalınlık homojenliği ile keser.
4. Araştırma ve Kalite Kontrol:
- Kristal Hata Analizi: Rocking curve'ler aracılığıyla dislokasyon yoğunluğunu haritalar (<10³ cm⁻²).
- Yeni Malzeme Ar-Ge: Fotovoltaik verimlilik için perovskit güneş hücresi kafes yönünü değerlendirir.
Wafer Yönlendirme Cihazı SSS
1. S: Bir wafer yönlendirme cihazı nasıl kalibre edilir?
C: Kalibrasyon, X-ışını kaynağını ve dedektörü referans kristaller kullanarak hizalamayı içerir, tipik olarak <0,001° açısal doğruluk ve hassasiyet için otomatik yazılım ayarlamaları gerektirir.
2. S: Bir wafer yönlendirme cihazının tipik doğruluğu nedir?
C: Üst düzey modeller ±0,001° hassasiyet elde eder, bu da yarı iletken wafer kesimi ve fotovoltaik ve gelişmiş seramik gibi endüstrilerde kristal hata analizi için kritiktir.
Etiketler: #Wafer Yönlendirme Cihazı, #XRD Tabanlı, #Safir, #SiC, #Yüksek Hassasiyetli Kesim, # Açı Belirleme
