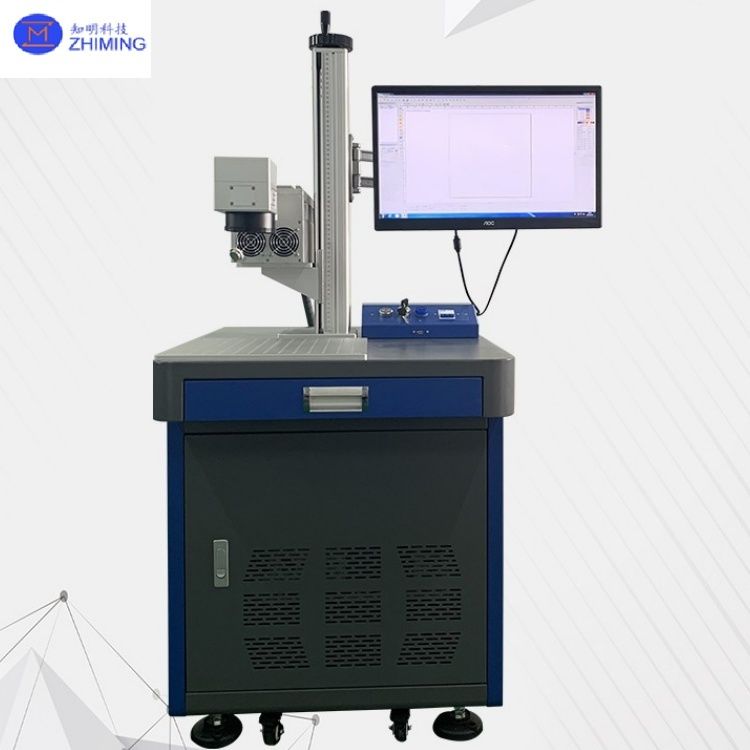

Son pompalı lazer işaretleme makinesi 6W-30W Yüksek hassasiyetli işaretleme 1064nm dalga boyu
Son pompalı lazer işaretleme makinesi, yüksek enerji yoğunluğunda lazer ışınları kullanarak malzeme yüzeylerinde kalıcı işaretler oluşturmak için son pompa teknolojisini kullanan bir lazer işaretleme cihazıdır.Temel bileşeni, uç pompalı lazer., yüksek ışık kalitesi, istikrar ve uzun kullanım ömrü sunan, yüksek hassasiyetli, yüksek hızlı endüstriyel işaretleme uygulamaları için uygundur.
Temel bileşenler:
- Son pompalı lazer: Bir pompa diyotundan ve bir lazer kristalinden (örneğin Nd:YVO4) oluşan lazer kaynağı.
- Galvanometre Sistemi: Hızlı ve hassas işaretleme için lazer ışınının bükülme yolunu kontrol eder.
- Kontrol Sistemi: Grafik, metin ve barkod gibi yazılım yönlendirilen, destekleyici tasarımlar.
- Soğutma Sistemi: Uzun süreli istikrarlı çalışmayı sağlamak için su veya hava soğutması.
- Çalışma masası: Farklı boyutlar ve şekillerdeki iş parçalarına uyum sağlamak için ayarlanabilir odak.
Son pompalı lazer işaretleme makinesi - Ne?Ana teknik parametreler- Hayır.
|
Lazer Gücü
|
8W |
10W |
12W |
15W |
20W |
25W |
40W |
|
Lazer Dalga Uzunluğu
|
1064nm |
|
Sıklık aralığı
|
5-200KHz |
|
Nabız uzunluğu
|
<20ns |
<30ns |
|
Nokta çapı
|
1.0mm |
|
IŞİK KALİTesi
|
<1.2 |
<1.3 |
<1.5 |
<1.8 |
|
Polarizasyon Yönü
|
1001 yatay |
|
Çizme Hızı
|
≤7000mm/s |
|
Çizim aralığı
|
110mm*110mm (Özellik seçeneği) |
|
Çekim derinliği
|
0.1mm-2.0mm (Materyaline bağlı olarak) |
|
Çalışma sıcaklığı
|
15-35°C |
|
Soğutma yolu
|
Hava soğutması/su soğutması |
|
Çalışma ortamı
|
Kuru, temiz ve havalandırılmış |
|
Güç kaynağı
|
AC220V/50Hz (Özellik seçeneği) |
|
Güç tüketimi
|
≥0.6KW |
≥1KW |
≥1.5KW |
|
Ağırlık
|
≈90KG |
Son pompalı lazer işaretleme makinesiçalışma prensibi
1Pompalama süreci:
Pompa diodu, son yüzü ile lazer kristaline (örneğin, Nd: YVO4) bağlanan 808nm yakın kızılötesi ışık yayar ve 1064nm lazer ışığı üretmek için kristali heyecanlandırır.
2- Rezonans güçlendirme:
Lazer rezonatör boşluğunda salınır ve güçlendirilir ve yüksek enerji yoğunluğunda bir puls veya sürekli lazer ışını oluşturur.
3Işın Kontrolü:
Galvanometre sistemi, lazer ışınını önceden ayarlanmış örneğe göre saptırır ve F-theta lens aracılığıyla malzeme yüzeyine odaklar.
4Madde etkileşimi:
Lazer enerjisi yüzeyin buharlaşmasına, oksidlenmesine veya renk değişikliğine neden olur ve kalıcı bir iz oluşturur.
5Teknik özellikler:
- Yüksek uç pompalama verimliliği, üstün ışın kalitesi (M2 1'e yakın), yan pompalı ve fiber lazerleri geçmektedir.
- Dar darlama genişliği (nanosekund seviyesi), ince işaretlemeye uygundur.
Son pompalı lazer işaretleme makinesi- Ne?özellikleri ve avantajları
1.Yüksek ışın kalitesi: Son pompa tasarımı, düşük ışın farklılığı ile termal lenslemeyi en aza indirir, ince metin, QR kodları ve yüksek hassasiyetli işaretler için idealdir.
2. Uzun kullanım süresi: Pompa diyot ömrü, bakım maliyetlerini azaltan 20.000 saatten fazladır.
3.Olağanüstü istikrar: Son pompalı lazer işaretleme makinelerinin güç dalgalanması %2'den az, sürekli endüstriyel üretim için uygundur.
4. Geniş malzeme uyumluluğu: Son Pompalı Lazer İşaretleme Makineleri, metaller ( paslanmaz çelik, alüminyum), plastikler, seramikler, camlar vb. için uygulanabilir.
5.Enerji verimliliği ve çevre dostu: Elektroptik dönüşüm verimliliği > 30%, geleneksel CO2 lazerlerinden daha verimlidir.
6.Kullanıcı dostu işletim: Son Pompalı Lazer İşaretleme Makineleri, AutoCAD, CorelDRAW'u destekler ve Endüstri 4.0 otomasyon sistemleriyle entegre olur.
7.Diğer Lazer İşaretleme Sistemleriyle Karşılaştırma:
- vs Fiber Laser Markers: Son pompası yüksek hassasiyetle öne çıkıyor; Fiber lazerler yüksek güçlü derin oyma için daha iyidir.
- CO2 Lazer İşaretçileri ile karşılaştırıldığında: Metal işaretlenmesinde son pompası daha iyi performans gösterirken, CO2 metal olmayanlar (ahşap, deri) için üstündür.
- Hayır.
Son pompalı lazer işaretleme makinesi- Ne?Uygulama senaryoları
1Elektronik ve Elektrik:
- PCB QR kodları, çip etiketleme, mikron seviyesinde hassasiyet gerektiren (örneğin, 0.1mm karakterler).
2.Kesinlik makineleri:
- Son pompalı lazer işaretleme makinesinin uzun süreli okunabilirlik için rulmanlarda ve kesme aletlerinde aşınmaya dayanıklı işaretleri.
3.Mücevher ve lüks mallar:
- Son pompalı lazer işaretleme makinesi, termal hasarı önlemek için yeşil lazerler kullanarak değerli metaller üzerinde ince gravür.
4.Otomotiv bileşenleri:
- VIN kodları, motor parçası izlenebilirlik işaretleri.
5.Tıbbi cihazlar:
- Son pompalı lazer işaretleme makinesi, steril ve korozyona dayanıklı etiketler gerektiren paslanmaz çelik cerrahi enstrüman işaretlemesi için kullanılabilir.
6.Ambalajcılık:
- Gıda ambalajındaki tarih kodları, ilaçlardaki sahtelik karşıtı etiketler, kirlenmemiş.
7.Uzman kullanım durumları:
- Anodize Alüminyum üzerindeki Siyah İşaretleme: Son pompalı lazer işaretleme makinesinin parametre optimizasyonu yüksek kontrastlı siyah işaretler üretir.
- Cam İç Çizim: Son pompalı lazer işaretleme makinesi kontrol edilen enerji, sanatsal dekorasyon için camın içinde çatlak desenleri yaratır.
Örnek gösterme son pompalı lazer işaretleme makinesi
Son pompalı lazer işaretleme makineleri, yüksek hassasiyetleri, dayanıklılıkları ve geniş malzeme uyarlanabilirliği ile endüstriyel işaretlemede vazgeçilmezdir.Özellikle çok detaylı olan endüstriler içinYeşil ve UV son pompa teknolojilerindeki ilerlemeler, uygulamalarını yarı iletkenler ve ekran paneli imalatına daha da genişletecektir.
Son pompalı lazer işaretleme makinesiSık Sorulan Sorular
1. S: Son pompalı lazer işaretleme makinesi nedir?
A: Son pompalı lazer işaretleme makinesi, metaller, plastikler,ve daha kaliteli kirişli seramikler.
2S: Son pompalı bir lazer işaretçisi hangi malzemeleri kazıyabilir?
Cevap: Son pompalı lazer işaretleyicileri metaller (çeli, alüminyum), mühendislik yapımı plastikler ve bazı seramikler için idealdir.
