Sapphire Wafer C ekseni dışı M düzlemine doğru 20° Al2O3 Dia 2"3"4"6"8" Özelleştirilen yönelim

Sapphire Wafer C ekseni dışı M düzlemine doğru20°Al2O3 Diametre 2"/3"/4"/6"/8", Özel yönelim

Bu ultra-yüksek safira wafer özellikleri C eksenine doğru M-Plane20°99.999% (5N) Al2O3 saflığı ile yönlendirme, gelişmiş epitaksyal büyüme ve özel yarı iletken uygulamaları için tasarlanmıştır.Standart çaplarda (2 "den 8 "e kadar) özelleştirilebilir yönelimler ve kalınlıklar ile mevcuttur, olağanüstü kristallografik hassasiyet, ultra düşük kusur yoğunluğu ve üstün termal / kimyasal kararlılık sağlar.,ve ZnO tabanlı cihazlar, yüksek performanslı LED'ler, lazer diyotları, güç elektroniği ve SAW / BAW filtreleri için idealdir.

Safir Wafer'in Ana Özellikleri

Kesim dışı doğruluk:

C eksenden M düzlemine doğru 20° uzaklıkta , aşama gruplaşma kusurlarını azaltır ve epitaksyal katman tekdüzeliğini iyileştirir.

Özel uygulamalar için özel kesilmiş açılar (0,2° ∼5°) mevcuttur.

Ultra Yüksek Saflık (5N Al2O3):

99.999% saflık, iz kirliliği (Fe, Ti, Si) <5 ppm, minimum elektrik/optik kayıpları sağlar.

Özelleştirilebilir Boyutlar ve Yönlendirmeler:

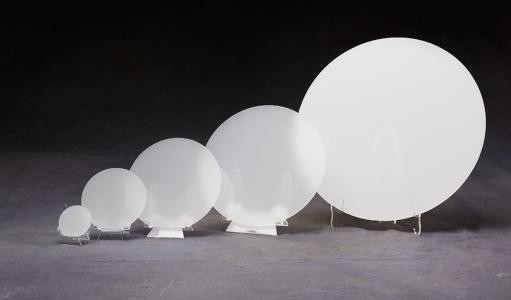

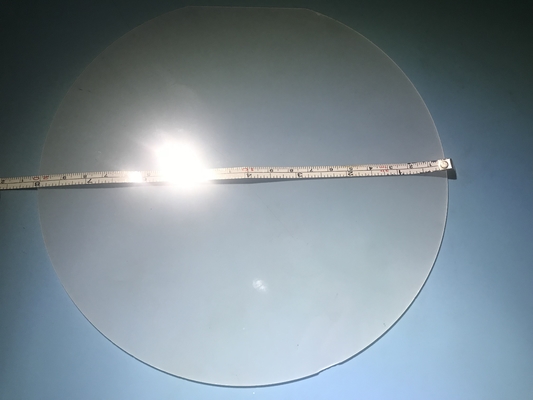

Çapları: 2", 3", 4", 6", 8"

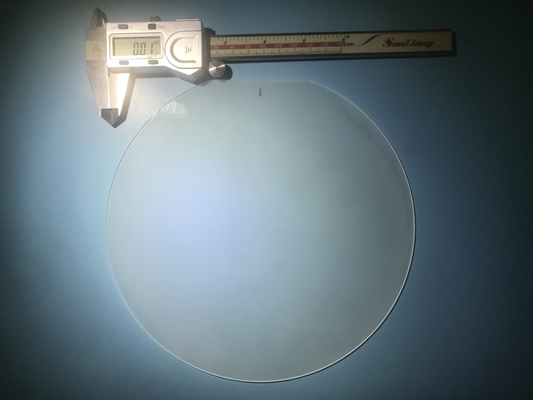

Kalınlığı: 100 μm ila 1000 μm (± 5 μm tolerans).

Alternatif yönelimler: A düzlemi (1120), R düzlemi (1102) veya istek üzerine karışık kesimler.

Üstün yüzey kalitesi:

Epi-hazır cila: Ra <0,5 nm (ön taraf) kusursuz ince film çökümü için.

Çift taraflı cilalama (DSP): Optik uygulamalar için Ra <0,3 nm.

Olağanüstü malzeme özellikleri:

Termal istikrar: Erime noktası ~2,050°C, MOCVD/MBE işlemleri için uygundur.

Optik şeffaflık: >85% iletim (UV'den orta IR'ye: 250-5000 nm).

Mekanik dayanıklılık: 9 Mohs sertliği, kimyasal / aşındırıcı aşınmaya dayanıklı.

UygulamalarSapphire Wafer

Optoelektronik:

GaN tabanlı LED'ler/Lazer Diyotlar: Mavi/UV LED'ler, mikro LED'ler ve kenar yayıcı lazerler.

Lazer pencereleri: Yüksek güç CO2 ve excimer lazer bileşenleri.

Güç ve RF Elektronik:

HEMT'ler (Yüksek Elektron Hareketliliği Transistörleri): 5G/6G güç güçlendirici ve radar sistemleri.

SAW/BAW Filtreleri: M düzlemli yönelim pizoelektrik performansı arttırır.

Endüstri ve Savunma:

Kızılötesi pencereler ve füze kubbeleri: Aşırı ortamlarda yüksek şeffaflık.

Sapphire sensörleri: Zor koşullar için korozyona dayanıklı kapaklar.

Kuantum ve Araştırma Teknoloji:

Süper iletken kubitler için substratlar (kuantum bilişim).

Doğrusal olmayan optik: Kuantum karmaşası çalışmaları için SPDC kristalleri.

Yarım iletken ve MEMS:

Gelişmiş IC'ler için SOI (Silicon-on-Isolator) levhalar.

MEMS rezonatörleri: M düzlem kesimleri ile yüksek frekanslı istikrar.

Özellikler

S&A

S1:Neden birC eksenden M düzlemine doğru 20° uzaklıkta Öldürme için mi?
A1:M-eksen kesimi, büyüme sırasında atom hareketliliğini iyileştirir, kusurları azaltır ve yüksek güçlü cihazlar için GaN filmlerinde tekilliği artırır.

S2:Diğer kesintisiz yönleri (örneğin, A ekseni) isteyebilir miyim?
A2:Evet. Özel yönelimler (A düzlem, R düzlem veya karışık kesimler) ± 0,1° toleransla mevcuttur.

S3: DSP'nin lazer uygulamaları için avantajı nedir?

A3:DSP, yüksek güçlü lazer optikleri için dağıtım kayıplarını azaltan her iki tarafta da <0.3 nm kabalık sağlar.
