Safir Gofret
Created with Pixso. GaN / III-Nitride Epitaxy için 4 inçlik C-Plane SSP Sapphire Wafer

GaN / III-Nitride Epitaxy için 4 inçlik C-Plane SSP Sapphire Wafer

Marka Adı: ZMSH
Adedi: 10 adet
fiyat: Pricing is subject to market fluctuations
Teslim Zamanı: 2-4 hafta
Ödeme Şartları: T/T
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Menşe Yeri:
Çin
Çap:
100 mm/4 inç
Kalınlık:
650±15 mikron
Oryantasyon:
C-düzlemi(0001) ± 0,3°
yay:
<15
Ön Yüzey Pürüzlülüğü:
<0,2 nm
Isı Direnci:
>1500°C
Ambalaj bilgileri:
Özelleştirilebilir
Yetenek temini:
1000 adet/ay
Vurgulamak:

Dört inçlik C-plane SSP safira levha.

,

GaN epitaksi için SSP safir plaka

,

III-nitrit epitaksi safir plaka

Ürün Açıklaması

Ürün Tanımı

GaN / III-Nitride Epitaxy için 4 inçlik C-Plane SSP Sapphire Wafer




Genel bakış



Biz üretiyoruz.5N (99.999%) Saflıkgelişmiş yarı iletken, optoelektronik ve optik uygulamalar için monokristalin Al2O3.

Bu substratlar, mükemmel yüzey pürüzsüzlüğü için tek bir taraftan cilalanır (Ra ≤ 0,2 nm).Yüksek optik geçirgenlik (~ 86~89% 550 nm), ve sıkı kalınlık tekdüzeliği (TTV ≤20 μm). LED epitaksyal büyüme, GaN ve III-nitrit yarı iletken cihazları ve yüksek sıcaklıklı veya optik uygulamalar için idealdir.

GaN / III-Nitride Epitaxy için 4 inçlik C-Plane SSP Sapphire Wafer 1        GaN / III-Nitride Epitaxy için 4 inçlik C-Plane SSP Sapphire Wafer 2





Temel Özellikler



  • Yüksek saflık [5N (99.999%) Saflık]Tek kristal safir (Al2O3)GaN / III-Nitride Epitaxy için 4 inçlik C-Plane SSP Sapphire Wafer 3

  • Sıkı ±0,3° toleransla C düzleminde (0001)

  • Tek taraflı cilalı (SSP) yüzey, ön Ra < 0,2 nm

  • Mükemmel düzlük ve düşük yay (<15 μm)

  • Sert ortamlarda yüksek termal ve kimyasal istikrar

  • Kişiselleştirilebilir eksen, çap ve kalınlık kullanılabilir



Özellikler

Parametreler Spesifikasyon
Çapraz 100 mm ± 0,3 mm (4 inç)
Yönlendirme C düzlemi (0001), ±0,3°
Kalınlığı 650 μm ± 15 μm
Yere kapanın. <15 μm
Ön yüzey Tek taraflı cilalı (Ra < 0,2 nm)
Arka tarafı Kabalık
1.0±0.2μm
TTV (Toplam Kalınlık Değişimi) ≤ 20 μm
LTV (Yerel Kalınlık Değişimi) ≤ 20 μm
Warp. ≤ 20 μm
Malzeme > 99,999% yüksek saflıkta Al2O3





Mekanik ve Termal Özellikler



  • Mohs sertliği: 9 (yalnızca elmasdan sonra)
  • Isı iletkenliği: 25 W/m·K
  • Erime noktası: 2045°C
  • Düşük termal genişleme boyutsal istikrar sağlarGaN / III-Nitride Epitaxy için 4 inçlik C-Plane SSP Sapphire Wafer 4- Hayır.


Başvurular



  • GaN, AlN ve III-V veya II-VI epitaksyal büyüme için substrat

  • Mavi, yeşil, beyaz ve UV LED üretimi

  • Lazer diyot (LD) substratlarıGaN / III-Nitride Epitaxy için 4 inçlik C-Plane SSP Sapphire Wafer 5

  • Kızılötesi (IR) optik bileşenler ve pencereler

  • Yüksek hassas optik ve mikroelektronik

  • Saat kristalleri ve akıllı telefon kapakları- Hayır.



Neden C-Plane Sapphire'ı seçtin?

Sapphire substratı yüksek performanslı optik ve elektronik uygulamalar için idealdir. Sapphire olağanüstü sertlik (Mohs 9), ~ 1500 ° C'ye kadar yüksek termal kararlılık,ve mükemmel kimyasal dayanıklılık, MOCVD ve MBE kristal büyüme prosedürleri gibi zorlu ortamlar için mükemmel bir seçimdir.C düzlemli yapısı da III-nitritlerin kristal yapısıyla makul ölçüde uyumludur., epitaksiyel hizalama ve tekdüze kristal büyümesini kolaylaştırır.

Ambalaj ve Nakliye

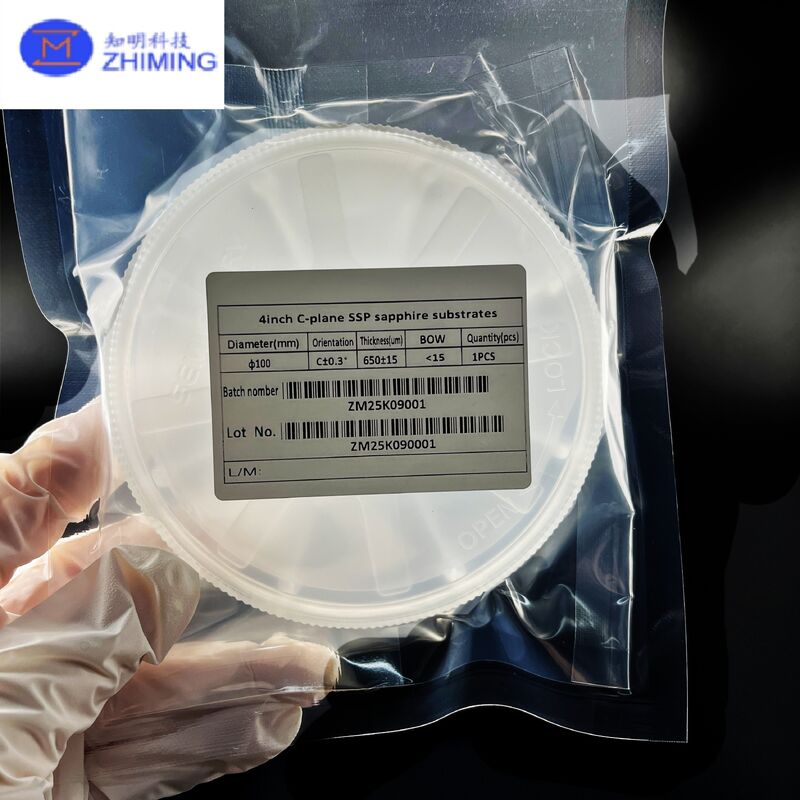

Bir kaset kutusunda vakum torbası veya isteğe göre özel yöntemle 25 wafer

Sık Sorulan Sorular

S:Optik iletim aralığı nedir?
A:~200 nm (UV) ile ~5000 nm (IR ortası) arasında şeffaf.

S:Wafer iletken mi?
A:Hayır, safir.yalıtıcı, elektroniklerde sızıntı akımlarının önlenmesi için idealdir.

S:Wafer özelleştirilebilir mi?

A:Evet, müşteri özelliklerine göre özel çapları, kalınlıkları ve eksen yönelimlerini kabul ediyoruz.
