2" Sapphire Wafer, C Ekseninden A-Yatay'a doğru 2°, 430 μm Kalınlığı, DSP/SSP

2" Sapphire Wafer C Ekseninden A düzlemine doğru2°Al.2O₃,430μm Kalınlık, DSP/SSP

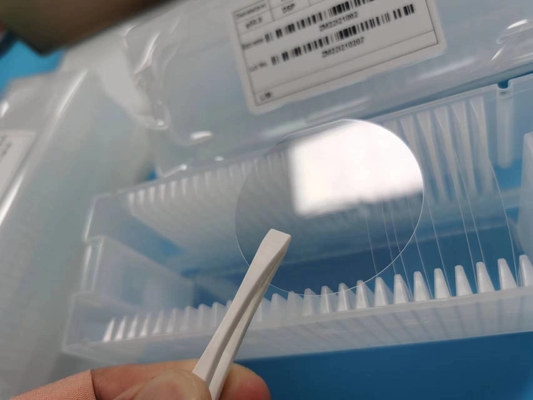

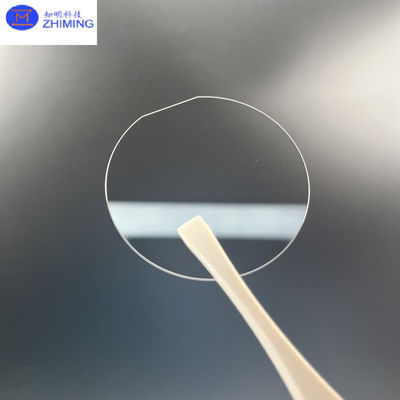

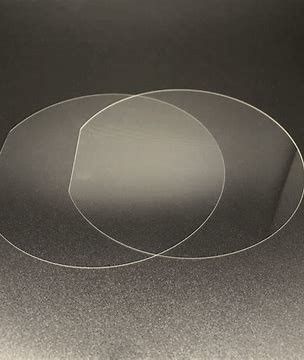

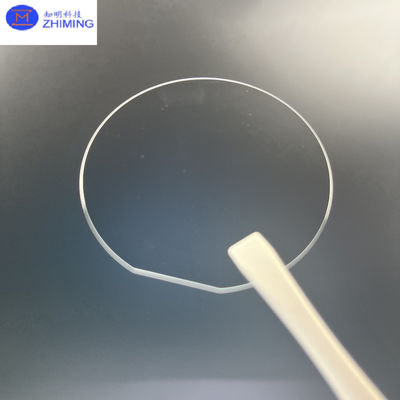

Bu...2 inçlik safir plakaÖzellikleri son derece hassasC Ekseninden A düzlemine 2° ve99.999% (5N) saflık, yüksek performanslı epitaksiyel büyüme ve uzmanlaşmış optoelektronik uygulamalar için optimize edilmiştir.430μm kalınlığıve seçenekleriÇift taraflı cilalama (DSP) veya tek taraflı cilalama (SSP), wafer, GaN tabanlı cihazlar, lazer sistemleri ve araştırma derecesindeki substratlar için ideal hale getiren olağanüstü yüzey kalitesi (Ra <0.3nm) ve kristalografik tutarlılık sunar.Kontrol edilen eksen dışı yönelimi, epitaksi sırasında adım-bunching kusurlarını azaltır, ultra yüksek saflık ise kuantum optik ve RF filtreleri gibi hassas uygulamalarda minimum kirlilik kaynaklı performans bozulmasını sağlar.

2'' Sapphire Wafer'in Ana Özellikleri

Kesim dışı doğruluk:

C düzleminden çıkıp A eksenine doğru 2°, epitaksyal katman tekilliğini artırmak ve GaN büyümesindeki kusurları azaltmak için tasarlanmıştır.

Çok yüksek saflık:

99.999% (5N) Al2O₃, iz kirlilikleri (Fe, Ti, Si) < 5ppm ile, yüksek frekanslı ve düşük kayıplı cihazlar için kritik.

Submikron yüzey kalitesi:

DSP/SSP seçenekleri:

DSP: Ra <0.3nm (her iki taraf), optik ve lazer uygulamaları için idealdir.

SSP: Ra <0.5nm (ön taraf), epitaksi için uygun maliyetli.

TTV <5μmAynı şekilde ince film atılamaları için.

Maddi Mükemmeliyet:

Isı Dayanıklılığı: Erime noktası ~2,050°C, MOCVD/MBE işlemleri için uygundur.

Optik Şeffaflık: >90% iletim (400nm ¥4,000nm).

Mekanik Sağlamlık: 9 Mohs sertliği, kimyasal kazıma dayanıklı.

Araştırma Derecesi Düzgünlüğü:

Yer değiştirme yoğunluğu < 300 cm- - -², Ar-Ge ve pilot üretim için yüksek verimi sağlar.

Başvurular

GaN Epitaxy:

LED'ler/Lazer Diyotları: Kırmızı/UV yayıcıları, katmanların çıkışlarını azaltır.

HEMT: 5G ve radar için yüksek elektron hareketliliği transistörleri.

Optik bileşenler:

Lazer Pencereleri: CO2 ve UV lazerler için düşük dağılım kaybı.

Dalga rehberi: Entegre fotonik için DSP levhalar.

Akustik dalga cihazları:

SAW/BAW filtreleri: Kesim dışı yönelim frekans istikrarını arttırır.

Kuantum Teknolojileri:

Tek Fotonlu Kaynaklar: SPDC kristalleri için yüksek saflıklı substratlar.

Endüstriyel Sensörler:

Basınç/sıcaklık sensörleri: Çetin ortamlar için kimyasal olarak inert kaplamalar.

Özellikler

S&A

S1: Neden standart C düzleminin yerine 2 ° kesintiyi seçtiniz?
A1:Bu2° kesim dışı basamaklı toplamayı engeller.GaN epitaksi sırasında, katman tekdüzeliğini iyileştirmek ve yüksek parlaklıklı LED'lerde ve lazer diyotlarında kusurları azaltmak.

S2: 5N saflığı RF cihazının performansını nasıl etkiler?
A2: 99.999% saflık dielektrik kayıpları en aza indirir.5G filtreleri ve düşük gürültülü amplifikatörler için kritik olan yüksek frekanslarda.

S3: DSP levhaları doğrudan yapıştırma için kullanılabilir mi?
A3:Evet, DSP'ler.<0,3nm kabalıkHeterogen entegrasyon için atom seviyesinde bağlanmayı sağlar (örneğin, safir-silikon).

S4: 430μm kalınlığının avantajı nedir?
A4:Geri kalanlarmekanik dayanıklılık(kullanım için)Termal iletkenlikHızlı termal işleme için en uygun.
