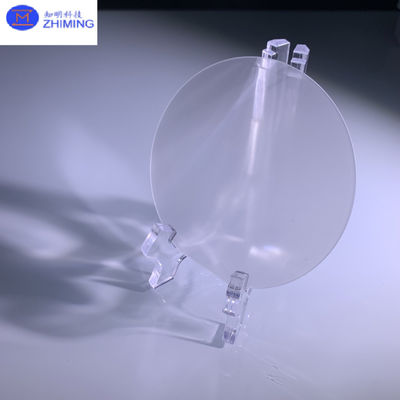

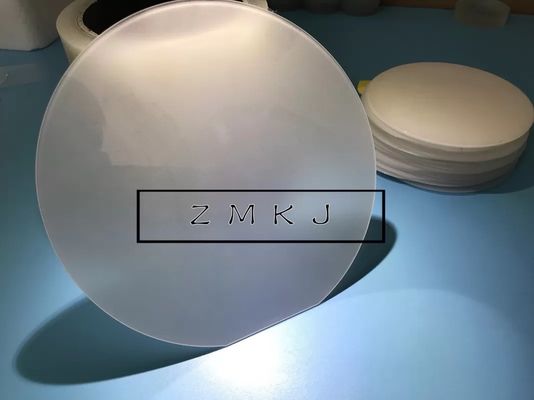

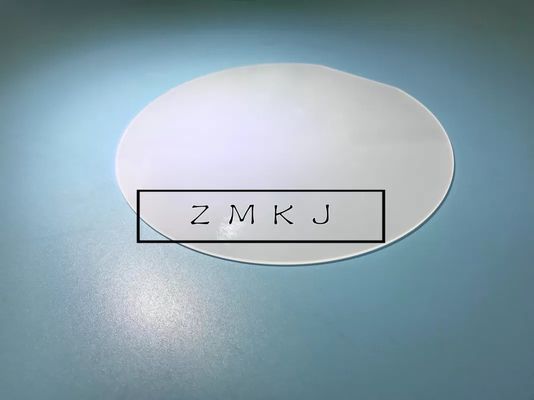

Safir Gofret 6'' Çap 150mm±0.1mm Kalınlık 1000um C-Düzlemi

Sapphire Wafer 6" Diyası 150mm±0.1mm Kalınlığı 1000um C düzlem 99.99% saf

6 inç çaplı safir levhalarımız, hassas tasarımlı tek kristal Al2O3 substratları, zorlu yarı iletken uygulamaları için tasarlanmıştır.1 mm ve standart kalınlığı 1000±15μm, bu C düzlemine (0001) odaklı levhalar aşağıdakiler için olağanüstü performans sunar:

• GaN tabanlı LED ve güç cihazları üretimi
• Yüksek frekanslı RF bileşenleri
• Gelişmiş optik sistemler

Özellikler

Safir Wafers'in Uygulamalar

Optoelektronikte Sapphire Wafers

• Mikro-LED ekranlar
• UV sterilizasyon cihazları
• Yüksek parlaklıklı aydınlatma

Güç Elektroniklerinde Sapphire Wafers

• 5G/6G için GaN HEMT'ler
• EV güç modülleri
• Radar sistemleri

Yeni Teknolojiler İçin Sapphire Waferleri

• Kuantum nokta cihazları
• MEMS rezonatörleri
• Fotonik sensörler

ÖNEMLİ ÖzelliklerSapphire Wafer

1Sapphire Wafers'in Üstün Termal Performansı

• Yüksek ısı iletkenliği: 35 W/m·K @25°C
• Düşük CTE: 5.3×10−6/K (25-500°C)
• Termal şok dayanıklılığı: ΔT > 500°C'ye dayanır

2Sapphire WafersOptik Mükemmeliyet

• Geniş bant iletim: 85%@250nm → 92%@450nm → 90%@4000nm
• Minimum iki kırılma: <3 nm/cm @633nm
• Lazer derecesi cila: PV <λ/4 @633nm

3Sapphire WafersMekanik dayanıklılığı

• Aşırı sertlik: 2000 HV (Mohs 9)
• Yüksek bükme dayanıklılığı: 700±50 MPa
• Young modülü: 400 GPa

4Sapphire WafersÜretim Avantajları

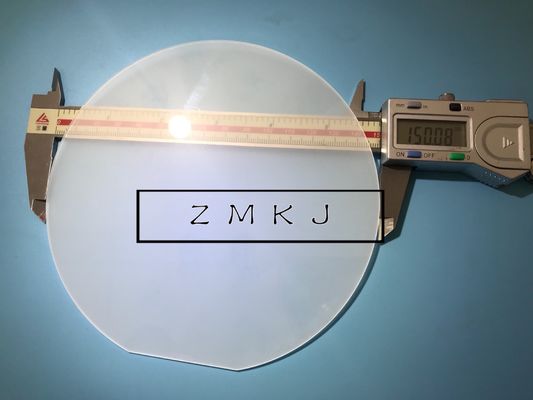

• Çap kontrolü: 150.0±0.1mm (6 inçlik aletlerle uyumlu)
• Kalınlık seçenekleri: 430-1000μm mevcut
• Kenar profilleri: SEMI standartlarına göre notlanmış veya lazerle işaretlenmiştir.

Sapphire Wafer üretim süreci

1. Yönlendirme: Kesme makinesinde safir kristal çubuk konumunu doğru bir şekilde belirleyin, böylece hassas kesme işlemini kolaylaştırın

2Kesme: Safir kristal çubuğu ince wafers kesmek

3. öğütme: dilimleme nedeniyle kaynaklanan çip kesme hasar tabakasını kaldırmak ve wafer düzlüğünü iyileştirmek

4Çamlama: Gerginlik konsantrasyonundan kaynaklanan kusurlardan kaçınmak için wafer kenarının mekanik dayanıklılığını artırmak için wafer kenarını dairesel bir kemer halinde biçimlendirin.

5Polişleme: Epitaxial wafer'in hassasiyetine ulaşmak için wafer'in kabalığını iyileştirmek

6Temizleme: Wafer yüzeyinde kirletici maddeleri (toz parçacıkları, metaller, organik kirletici maddeler gibi) kaldırın.

7Kalite denetimi: Waferin kalitesi (düzlük, yüzey toz parçacıkları vb.) müşteri gereksinimlerini karşılamak için yüksek hassasiyetli test aletleri ile denetlenmelidir.
