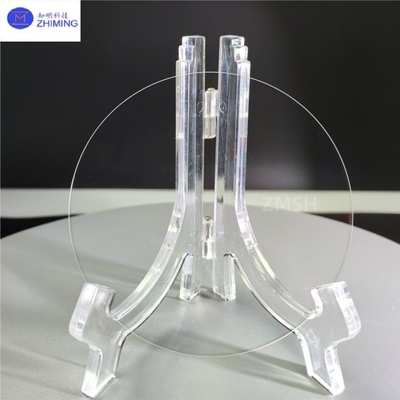

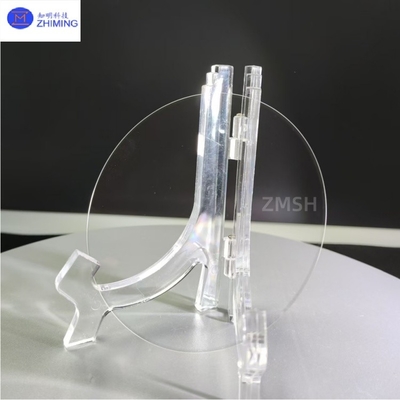

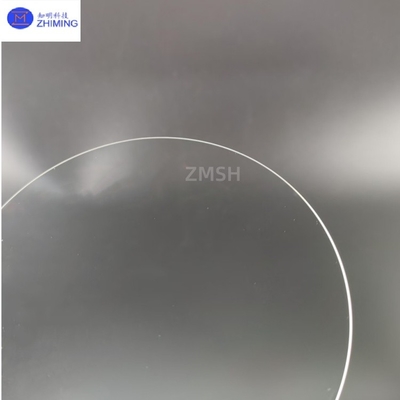

4 inç Sapphire Wafer DSP Diametresi 100mm Kalınlığı 500μm Ra ≤ 0.2nm Mikro-LED için
Bu4 inçlik safir waferEdge-defined Film-fed Growth (EFG) veya Kyropoulos (KY) yöntemleri ile tek kristal alüminyum oksit (α-Al2O3) den üretilen yüksek kaliteli optik kalitede bir substrat,100mm±0 standart boyutlu.2mm çapında ve özelleştirilebilir kalınlık (0.3-1.0mm).4 inçlik safir waferAraştırma ve Geliştirme ve küçük seri üretimi için daha fazla maliyet verimliliği sunar, özellikle yüksek kristal kalitesi gerektiren ancak büyük alan formatları gerektirmeyen uygulamalar için uygundur, örneğin UV LED'ler, RF cihazları,ve özel sensörlerDengeli performansı ve uygun maliyeti, araştırma kurumları, yeni başlayanlar ve küçük ve orta çaplı çip üreticileri için ideal hale getiriyor.
Ana Özellikler
1Yüksek Safranın 4 inç safir levhası: 99.999% saf, üstün yüzey finişi ve düzlüğü, sıkı uygulama gereksinimlerini karşılar.
2Olağanüstü Mekanik Özelliklere sahip 4 inçlik safir levha: Yüksek sertlik, güç ve darbe direnci, yüksek sıcaklıklı büyüme ortamları ve mekanik işleme uygundur.
34 inçlik safir levha, olağanüstü optik performans: Geniş bant şeffaflığı (UV'den orta IR'ye) ile yüksek geçirgenlik (> 85%), çeşitli optik uygulamalar için idealdir.
4. 4 inçlik safir wafer güçlü kimyasal istikrarlı: korozyona dayanıklı ve aşınmaya dayanıklı, zorlu ortamlarda uzun süreli performans sağlar.
5Mükemmel Elektrik İzolasyonu: Üstün yalıtım özellikleri, büyük ölçekli entegre devreler (IC'ler) ve SOI ince film imalatı için ideal bir substrat haline getirir.
Teknik parametreler
| Mülkiyet |
4 inç. |
| Çapraz |
100±0,1 mm
|
| Kalınlığı |
200±15um
|
|
500 ± 15 um
|
|
650±15um
|
| Kabartma |
Ra ≤ 0.2nm
|
| Warp. |
≤ 10um
|
| TTV |
≤ 10um
|
| Çizik/Kazı |
20/10
|
| Polonyaca |
DSP (İki taraflı cilalı); SSP ((Tek taraflı cilalı) |
| Şekli |
Yuvarlak, Düz 16mm;Uzunluğu 22mm;Uzunluğu 30/32,5mm;Uzunluğu 47,5mm;DİŞİK;DİŞİK; |
| Kenar şekli |
45°C şekli |
| Malzeme |
Safir kristali, Erimiş Kuvars JGS1/JGS2; BF33, D263; EXG camı. |
| Yorumlar |
Yukarıdaki tüm özellikler isteğiniz üzerine özelleştirilebilir |
Başlıca Uygulamalar
1.4 inç safir wafer LED endüstrisi: Işık ve ekran teknolojilerindeki talepleri karşılayan LED yongaları (mavi/yeşil LED'ler) için bir substrat olarak kullanılır.
2.4 inç safir wafer Yarım iletken üretimi: GaN/AlGaN LED'leri ve güç cihazları için gereklidir, SOC'ler ve süper iletken ince film yapıları için optimum bir substrat olarak hizmet eder.
3.4 inç safir wafer Optik bileşenler: Yüksek geçirgenlik ve istikrar nedeniyle optik pencerelerde, lazer elemanlarında ve termoluminesan dedektörlerde uygulanır.
4.4 inç safir wafer Tıbbi cihazlar: Yüksek kaliteli ekipmanlar için tıbbi optik lenslerde kullanılır, yüksek sıcaklık direnci, korozyon direnci ve hassasiyetinden yararlanır.
5.4 inç safir wafer Araştırma ve Endüstriyel Kullanım: Bilimsel deneyler ve endüstriyel bileşenler için kritik (örneğin, plaka kesme/pürüzsüzleştirme).
