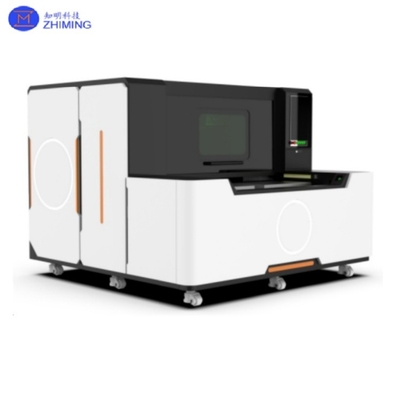

Safir / Kuvars / Optik Cam İşleme için Kızılötesi Pikosekond Çift Platformu Lazer Kesme Ekipmanı

Özet

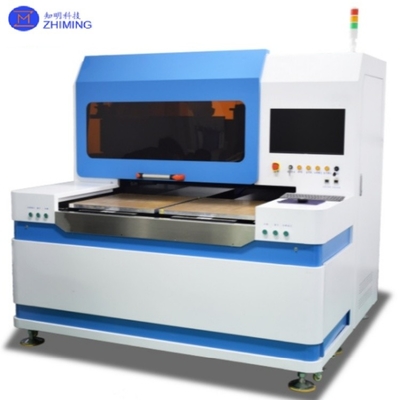

Safir/Kuvars/Optik Cam İşleme için Kızılötesi Pikosekond Çift Platformu Lazer Kesme Sistemi

Kızılötesi pikosaniye çift platformlu cam lazer kesme sistemi, ultra hızlı lazer teknolojisine dayanan yüksek kaliteli hassas işleme çözümüdür.1064nm kızılötesi pikosekondlu bir lazer kullanır (puls genişliği 1-10ps) çift istasyonlu bir platform tasarımı ile birleştirilir, özellikle safir, kuvars cam ve optik cam dahil olmak üzere yüksek sertlik kırılgan malzemelerin hassas işleme için tasarlanmıştır.

Multi-foton emilimine dayalı bir "soğuk işleme" mekanizması sayesinde, sistem ısı etkilenen bölge < 1μm ve yüzey kabalığı Ra < 0,5μm ile yüksek kaliteli kesim elde eder.±2μm işleme doğruluğunu ve 10μm minimum özellik boyutu yeteneğini korurkenÇift platformlu yapılandırma, sırayla yükleme / boşaltma işlemlerini mümkün kılar.Kesim hızları 100-500mm/s'ye ulaşan işleme verimliliğini %30'dan fazla artırmak - bu da akıllı saat kapağı gibi üst düzey bileşenlerin seri üretimi için özellikle uygundur, optik lensler ve yarı iletken levhalar.

Ana parametreler

Çalışma prensibi

1Ultra hızlı lazer etkileşim mekanizması
Çok yüksek zirve güç yoğunluğu (GW/cm2 seviyesi) olan pikosaniye düzeyinde ultra kısa darbelerli lazerler (10^-12 saniye düzeyinde) kullanarak anında malzemeleri plasmalaştırmak,Atomik düzeyde maddenin çıkarılması.

2Doğrusal olmayan emilim etkisi.
Lazer enerjisi, çoklu foton emici süreçler yoluyla malzemeler tarafından yakalanır ve saydam malzemelerin etkili bir şekilde işlenmesini sağlamak için geleneksel doğrusal emici sınırlamaların üstesinden gelir.

3İki istasyonlu işbirliği operasyonu.
İki bağımsız işleme platformu, akıllı bir zamanlama sistemi aracılığıyla paralel işleme ve yükleme/toplama işlemlerini gerçekleştirir ve ekipman kullanım verimliliğini en üst düzeye çıkarır.

Avantajlar

1Yüksek düzeyde genel otomasyon (kesme ve kırma entegre edilebilir), düşük güç tüketimi ve basit işlem.

2Lazer işleminin temassız doğası, geleneksel yöntemlerle elde edilemeyen teknikleri mümkün kılar.

3- Daha düşük işletme maliyetleri ve daha fazla çevre dostu ile tüketicisiz işleme.

4Yüksek hassasiyet, sıfır koniklik ve iş parçalara ek hasar yok.

Süreç Uygulamaları

Çeşitli sert ve kırılgan malzemelerin kesin kesimi için uygundur, bunlardan bazıları:

·Standart/optik camın kontur işleme

·Ultra sert malzemelerin kesimi (kwarts, safir)

·Kalınlaştırılmış camın, filtrelerin ve aynaların profiller işlenmesi

·Kesinlikle iç delik çıkartma

İşleme Avantajları

·Fleksibel anahtarlama ile çift platformlu entegre kesme/kesme;

·Karmaşık profillerin yüksek hızlı işlenmesi (30% + verimlilik artışı);

·Yumuşak, çürüksiz kenarlı, koniksiz kesimler;

·Duygusal işletim ile tamamen otomatik model değişimi;

·Sıfır tüketiciler, kirliliksiz (% 50 daha düşük işletme maliyetleri);

·Yüzey bütünlüğünü sağlayan herhangi bir işleme atığı üretilmez.

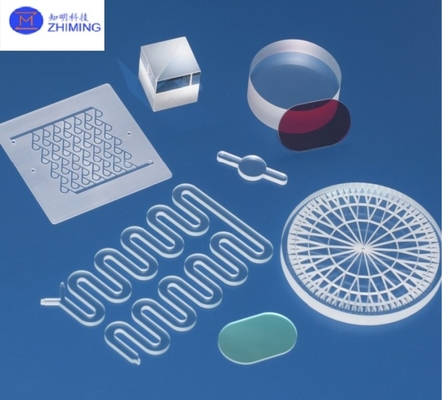

İşleme etkisi  Örnek gösterimi
