Wafer inceltme ekipmanlarının teknik genel görünümü

Wafer Thinning Equipment, silikon (Si), silikon karbür (SiC), galyum arsenür (GaAs) ve safir substratları dahil olmak üzere 4-12 inç kırılgan yarı iletken malzemelerin hassas incelemesini sağlar.Gelişmiş ambalajlama ve güç cihazı imalatının sıkı gereksinimlerini karşılamak için ±1 μm kalınlık kontrol doğruluğu ve toplam kalınlık değişimi (TTV) ≤2 μm elde etmekWafer inceltme ekipmanları, öğütme parametrelerinin ve cilalama işlemlerinin optimize edilmiş koordinasyonu sayesinde, ekipman, çeşitli malzeme özelliklerine hassas bir uyum sağlıyor.Özellikle SiC gibi geniş bant aralığı yarı iletkenlerin incelenme zorluklarını ele almakWafer inceltme ekipmanları minimum kalınlık sapması ve düşük yüzey kabalığını garanti eder.istikrarlı ve güvenilir işleme performansını korumak için otomatik gerçek zamanlı kalınlık izleme ile entegre.

Wafer inceltme ekipmanı özellikleri

Avantajları:

·Olgun ve istikrarlı işleme teknolojisi
·Yüksek hassasiyetli In-Feed spindle öğütme ve üstün işleme doğruluğu
·Kullanıcı dostu işletim ve ergonomik HMI (İnsan-Makine Arayüzü)
·İthalat edilmiş top vidaları, doğrusal kılavuzlar ve yüksek hassasiyetli servo motorlar ile Z ekseni kontrolü (asgari çözünürlük: 0,1 μm/s)
·Yüksek sertlikli hava taşıyan spindle, son derece hassas bir wafer çak montajı ve kalınlık ölçümü ile birleştirilerek işlemin istikrarını ve güvenilirliğini sağlar

İşlevleri:

·İşlem günlüğü kaydı
·4 "-12" wafer malzemesi uyumluluğu
·Gerçek zamanlı yüksek hassasiyetli temas kalınlığı ölçümü
·Döner su soğutma sistemi
·Tam otomatik/Yarı otomatik çalışma modları

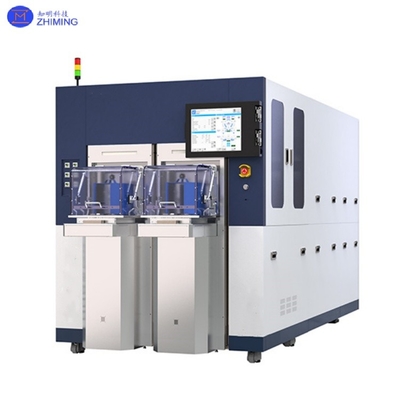

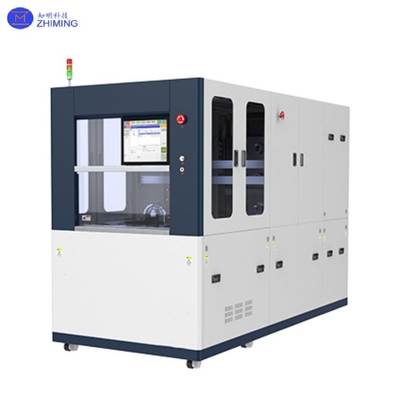

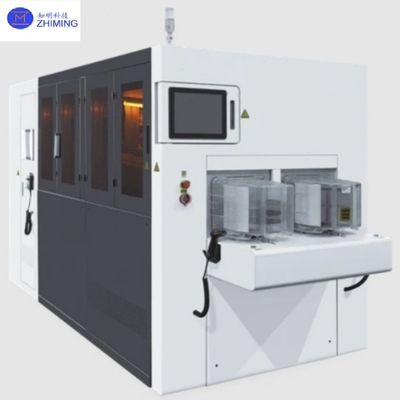

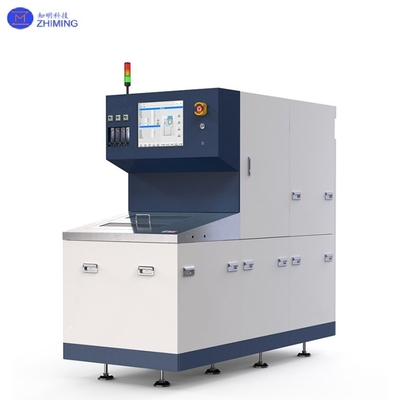

Wafer inceltme ekipmanlarıFotoğraf



Başvurular

· Silikon tabanlı güç cihazı imalatı: Wafer inceltme ekipmanları, DSC ve diğer silikon güç cihazları için wafer inceltme işlemlerini mümkün kılar;

• Bileşik Yarım iletken cihaz ambalajı: Wafer inceltme ekipmanları GaAs / GaN tabanlı bileşenler için substrat düzeyinde inceltmeyi destekler;

· Silikon Karbid Cihaz İşleme: Wafer Thinning Equipment, güç modülü gereksinimleri için SiC ingot/waferlerin hassas incelemesini sağlar;

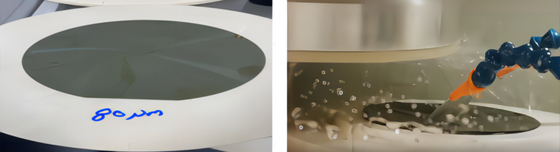

İşleme etkisiWafer inceltme ekipmanları

·SiC, GaN, Sapphire, GaAs ve InP waferleri için yüksek hızlı inceleme

·Otomatik önceden hizalama ve kalınlık ölçümü

·Minimal RPM dalgalanması (düzenlenebilir sürüklenme/hızlı besleme hızları) ile yüksek sertlik, düşük titreşimli spindle
