Termokompresyon Anodik Bağlama Ekipmanı Termal Basınç Bağlama Si Cu Al-Ge Malzeme 600 °C 2-8 inç

Termokompresyon Anodik Bağlama Ekipmanı Termal Basınç Bağlama Si Cu Al-Ge Malzeme 600 °C 2-8 inç

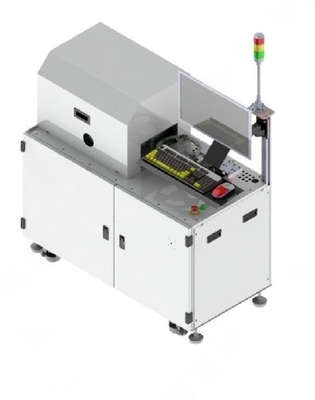

Termokompresyon Anodik Bağlama Ekipmanı Özet

Termokompresyon Anodik Bağlama Ekipmanı, termokompresyon ve anodik bağlamayı birleştiren çift süreçli bağlama teknolojisini entegre eder.Özellikle 2"-8" waferlerin metalleştirilmiş ambalajları için tasarlanmıştır.g., Si/Cu/Al-Ge sistemleri) 600°C'lik maksimum çalışma sıcaklığı ile. Termokompresyon Anodik Bağlama Ekipmanı, sıcaklık-basınç-gerileme parametrelerinin hassas kontrolü ile,Ofeller arasında yüksek dayanıklılıklı bir hermetik mühürleme elde eder., MEMS cihazları ve güç yarı iletkenleri gibi yüksek sıcaklık direnci ve güvenilirliği gerektiren ambalaj uygulamaları için uygundur.Ana avantajı, metal difüzyon bağlama (termokompresyon) ve cam-silikon arayüz bağlama (anodik bağlama) için eşzamanlı yeteneğindedir..

Wafer Bağlama Sistemi Teknik Spesifikasyonları

Termokompresyon Anodik Bağlama Ekipmanı, maksimum çalışma sıcaklığı 600 °C, basınç aralığı 5-200 kN ve vakum seviyesi ≤5 × 10−3 Pa ile 2-8 inçlik wafer işleme destekler.Termokompresyon Anodik Bağlama Ekipmanı, sıcaklık için yüksek hassasiyetli kapalı döngü kontrol sistemini içerir (± 1 °C), basınç (değişim ≤±1%) ve voltaj (0-2000 V anodik bağlama için ayarlanabilir). Si, Cu ve Al-Ge dahil olmak üzere malzeme sistemleri ile uyumludur,Özellikle MEMS ve güç cihazlarında hermetik ambalaj uygulamaları için tasarlanmıştır (sürük oranı ≤1×10−8 Pa·m3/s).

Sıcak basınç bağlama

Au-Si bağlama:

Çalışma prensibi:

Termo sıkıştırma anodik bağlama ekipmanları:

Termo-kompresyon bağlamanın hizalanma performansı (doğruluğu <2μm)

Başvurular

· MEMS Cihaz Paketleme: Termo Kompresyon Anodik Bağlama Ekipmanı, mikroelektromekanik sistemler için hermetik kapsüllemeyi sağlayarak uzun vadeli operasyonel güvenilirliği sağlar.

· Güç Yarım iletkenleri ambalajlama: Termo Kompresyon Anodik Bağlama Ekipmanı, yüksek güçlü yongalar için yüksek sıcaklığa dayanıklı ve termal olarak iletken ara yüz bağlamasını kolaylaştırır.

• Sensör Hermetik Paketleme: Termo Kompresyon Anodik Bağlama Ekipmanı, çevreye duyarlı sensörler için nem / oksidasyona karşı koruyucu kapsül sağlar.

· Optoelektronik Entegrasyon: Termo Kompresyon Anodik Bağlama Ekipmanı, fotoelektrik dönüşüm verimliliğini artırmak için optik ve elektronik bileşenler arasında heteromaterial bağlamayı sağlar.

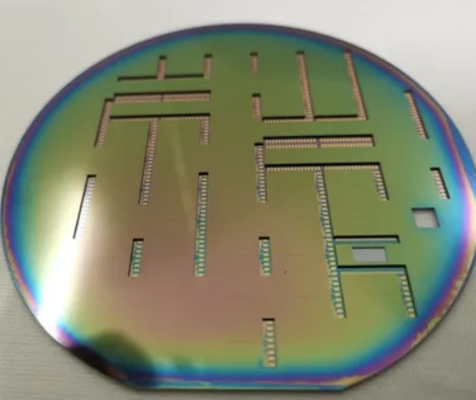

İşleme etkisiCam ile Silikon Anodik Bağlantısı Al-Ge Eutectic Bağlantısı
