Wafer Bağlama Ekipmanı Oda Sıcağı Bağlama Hidrofilik Bağlama Si-SiC Si-Si Bağlama 2 -12 inç
Wafer Bağlama Sistemi Genel Görünümü
Wafer Bonding Equipment, 2 ila 12 inç wafer özelliklerini destekleyen silikon karbid (SiC) güç cihazı imalatı için özel olarak tasarlanmış yüksek kaliteli bir yapıştırma ekipmanıdır.Wafer Bonding Equipment gelişmiş oda sıcaklığında doğrudan yapışma ve yüzey etkinleştirilmiş yapışma teknolojilerini içerir, SiC-SiC ve SiC-Si heterojen bağlama süreçleri için özel bir optimizasyonla.Entegre yüksek hassasiyetli optik hizalama sistemi (≤±2 μm) ve kapalı döngü sıcaklık/basınç kontrolü ile, güç yarı iletken cihazı imalatı için gerekli yüksek yapışma gücünü (≥ 2 J/m2) ve üstün arayüz tekdüzeliğini sağlar.
Wafer Bağlama Sistemi Teknik Spesifikasyonları
Temel işlevsel parametreler:
Bağlama Süreçleri: | Doğrudan bağlanmayı ve plazma etkinleştirilmiş bağlanmayı destekler |
Wafer uyumluluğu: | Tam menzilli 2-12 inçlik levha işleme |
Malzeme kombinasyonları: | Si-SiC/SiC-SiC heterostructure bağlama |
Düzleştirme Sistemi: | Ultra yüksek hassasiyetli optik hizalama (≤±0,5 μm) |
Basınç kontrolü: | Kesinlikle ayarlanabilir 0-10 MPa |
Sıcaklık aralığı: | RT-500°C (eleştirel olarak ön ısıtıcı/kızdırma modülü) |
Vakum seviyesi: | Ultra yüksek vakum ortamı (≤5×10−6 Torr) |
Akıllı Kontrol Sistemi:
·Endüstriyel düzeyde dokunmatik HMI
·≥50 depolanan işlem tarifi
·Gerçek zamanlı basınç-sıcaklık kapalı döngü geri bildirimi
Güvenlik Koruma Sistemi:
·Üçlü kilitleme koruması (basınç/sıcaklık/vakum)
·Acil durum frenleme sistemi
·Sınıf 100 temiz oda uyumluluğu
Genişletilmiş İşlevler:
·İsteğe bağlı olarak robotluk wafer işleme
·SECS/GEM iletişim protokolü desteği
·Entegre sıralı denetim modülü
Wafer Bonding Equipment, üçüncü nesil yarı iletkenlerin Ar-Ge ve seri üretimi için özel olarak tasarlanmıştır.Wafer Bonding Equipment modüler mimarisi, SiC tabanlı güç cihazları için yüksek güvenilirlik bağlamasını sağlarYenilikçi plazma ön işleme teknolojisi, yüzey bağlanma gücünü (≥ 5 J/m2) önemli ölçüde artırırken, ultra yüksek vakum ortamı kirletici içermeyen bağlanma arayüzlerini sağlar.Akıllı sıcaklık-basınç kontrol sistemi, submikron hizalama doğruluğu ile birleştirildiğinde, HEMT, SBD ve diğer cihazlar için wafer düzeyinde bağlama çözümleri sağlar.

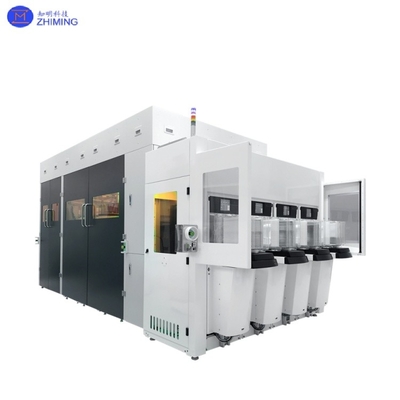

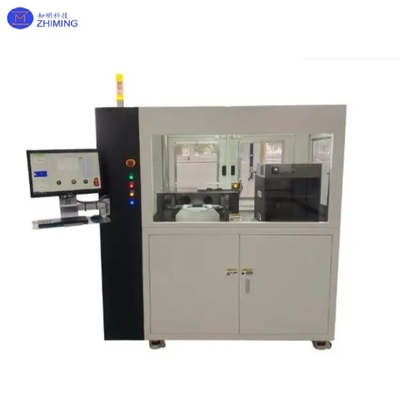

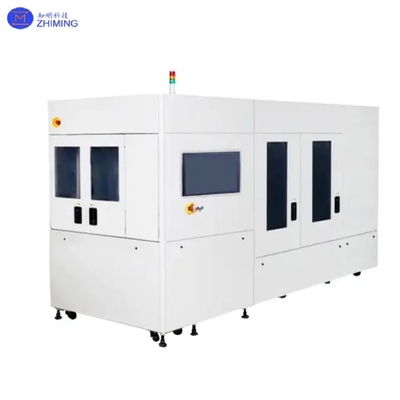

Fotoğraf
Uyumlu Malzemeler
Başvurular
· MEMS Cihaz Paketleme: Wafer Bağlama Ekipmanı, hızlandırıcılar ve jiroskoplar gibi mikroelektromekanik sistemlerin (MEMS) hermetik mühürlenmesi için uygundur.
· CIS Görüntü Sensörleri: Wafer Bonding Equipment, CMOS waferleri ve optik cam substratları arasında düşük sıcaklıklı birleştirmeyi sağlar.
· 3 boyutlu IC entegrasyonu: Wafer Bonding Equipment, (TSV) waferler aracılığıyla trans-silikon için oda sıcaklığında yığma yapıştırmayı destekler.
• Bileşik Yarım iletken cihazlar: Wafer Bağlama Ekipmanı, GaN / SiC güç cihazları için epitaksiyel katman transferini kolaylaştırır.
Biyoçip Üretimi: Wafer Bonding Equipment, mikrofluidik çipler için düşük sıcaklıklı ambalajlama çözümleri sunar.
İşleme etkisi- Evet.LiNbO 3 levha ve SiC levhasının bağlanması
(a) Oda sıcaklığında yapıştırılmış LiNbO3/SiC levhalarının fotoğrafı. (b) 1 × 1 mm çerezlerin fotoğrafı.)
(a) LiNbO3 / SiC bağlanma ara yüzünün çapraz kesimi TEM görüntüsü (b) (a) büyütülmüş görünüm)
S&A
1. S: Termal bağlanmayla karşılaştırıldığında oda sıcaklığında wafer bağlanmasının avantajları nelerdir?
A: Oda sıcaklığında yapıştırma, termal stres ve malzeme bozulmasını önler, yüksek sıcaklık sınırlamaları olmadan farklı malzemelerin (örneğin SiC-LiNbO3) doğrudan yapıştırılmasını sağlar.
2S: Hangi malzemeler oda sıcaklığında wafer bağlama teknolojisi kullanarak yapıştırılabilir?
A: Yarım iletkenlerin (Si, SiC, GaN), oksitlerin (LiNbO3, SiO2) ve metallerin (Cu, Au) MEMS, 3 boyutlu IC'ler ve optoelektronik entegrasyon için idealdir.
