Ürün Detayları
Menşe yeri: Çin
Marka adı: ZMSH
Sertifika: rohs
Model numarası: Galyum arsenid optik fiber sıcaklık sensörü
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 2
Fiyat: by case
Ödeme koşulları: T/T
Amaç:: |
Galyum arsenid optik fiber sıcaklık sensörü |
Sıcaklık ölçüm aralığı:: |
-20°C~200°C |
Fiber optik konektör tipi:: |
ST (Özel Kabul Edildi) |
Minimum bükme yarıçapı:: |
30 mm |
Optik Kablo Sıcaklığa Dayanma:: |
-100 ℃ ~ 250 ℃ |
Uzunluk Gereksinimleri:: |
1000 m'nin altındaki kablo uzunluğu, sıcaklık ölçüm performansını etkilemez |
Amaç:: |
Galyum arsenid optik fiber sıcaklık sensörü |
Sıcaklık ölçüm aralığı:: |
-20°C~200°C |
Fiber optik konektör tipi:: |
ST (Özel Kabul Edildi) |
Minimum bükme yarıçapı:: |
30 mm |
Optik Kablo Sıcaklığa Dayanma:: |
-100 ℃ ~ 250 ℃ |
Uzunluk Gereksinimleri:: |
1000 m'nin altındaki kablo uzunluğu, sıcaklık ölçüm performansını etkilemez |

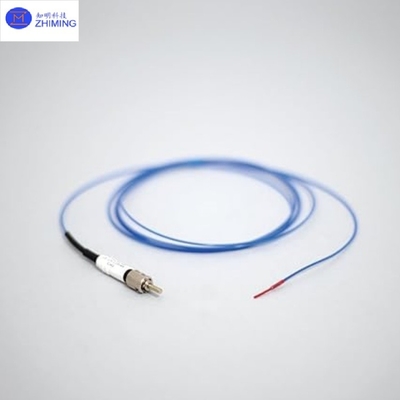

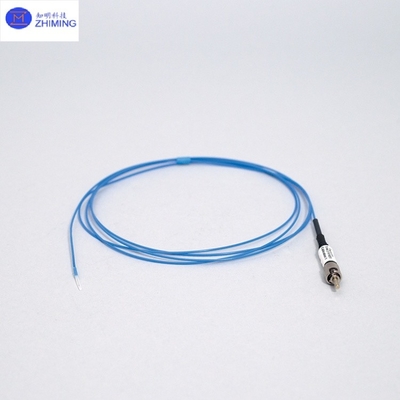

Gallium arsenid (GaAs) optik fiber sıcaklık sensörü, yarı iletken optik özelliklerine dayanan bir tür temassız sıcaklık ölçüm sistemidir.GaAs malzemelerinin ışık emişliği veya floresans özelliklerinin sıcaklıkla değişmesi prensibi ile yüksek hassasiyetli sıcaklık ölçümünü gerçekleştirenTemel avantajları tamamen optik sinyal iletiminde (elektromanyetik müdahale yok), küçük sonda boyutu (0.5mm kadar küçük), aşırı ortamlara direnç (yüksek voltaj, güçlü korozyon,güçlü elektromanyetik alan, vb.), yarı iletken, elektrik enerjisi, tıbbi ve bilimsel araştırma alanlarında yaygın olarak kullanılmaktadır.
(1) Absorpsiyon tarafı sıcaklığı ölçüm tipi
Prensip: GaAs'in ışık emici tarafının dalga uzunluğu, sıcaklığın artmasıyla birlikte uzun dalga yönüne (~ 0.4nm/°C) kayar.
Uygulama yöntemi:
Geniş bantlı ışık kaynakları (LED'ler gibi) optik lifler aracılığıyla GaAs sondasına optik sinyaller aktarır.
GaAs çipleri belirli ışık dalga boylarını emer (sorbisyon taraf dalga boyları ısıya bağlıdır).
Yansıtılan ışık sinyali demodülatöre geri gönderilir ve sıcaklık spektral analiz yoluyla hesaplanır.
Özellikler: Basit yapı, düşük maliyetli, endüstriyel uygulamalar için uygundur (güç ekipmanlarının izlenmesi gibi).
(2) Floresan ömrü boyunca sıcaklık ölçümü tipi
İlke: GaAs uyarılmış emisyon floresansının ömrü sıcaklığa ters orantılıdır.
Uygulama yöntemi:
Nabızlı lazer, GaAs sondasını floresans üretmek için heyecanlandırır.
Floresans bozulma süresi (yaşam süresi) tespit edilir ve sıcaklık kalibrasyon eğrisi ile dönüştürülür.
Özellikler: Yüksek doğruluk (± 0,05 °C), tıbbi ve bilimsel araştırma alanları için uygundur.
| Sıcaklık ölçüm aralığı: | -20°C~200°C |
| Fiber optik bağlantı tipi: | ST (gümrük kabul edildi) |
| Minimum bükme yarıçapı: | 30 mm |
| Uzunluk gereksinimleri: | Kablo uzunluğu 1000 m'den daha az, sıcaklık ölçüm performansını etkilemez. |
| Optik kablo sıcaklığa dayanır: | -100°C~250°C |
| Kaplama malzemesi: | PEEK |
| Elektromanyetik müdahale: | Tam bağışıklık |
| Kablo gerilimi: | 50N/15s |
| Algılayıcı gövde ve çıkış kablosu arasındaki gerilim: | 20N/15s |
| Fiber kablosunun germe dayanıklılığı: | 100Mpa |
| Kablo bükme gücü: | 165Mpa |
| Optik kablo sıkıştırma gücü: | 125Mpa |
| Kabuk sertliği: | D85 (Shaw) |
| Optik kabloların dielektrik gücü: | 23kV/mm |
Yüksek hassasiyet: sıcaklık ölçüm doğruluğu ± 0,1°C (0~100°C aralığı), çözünürlük 0.01°C.
Hızlı yanıt: Yanıt süresi <100 ms, dinamik sıcaklık izleme için uygundur.
Müdahale karşıtı: Tam fiber sinyal iletimi, elektromanyetik müdahaleye tam bağışıklık (EMI/RFI).
Zorlu ortamlara dayanıklı:
Çalışma sıcaklık aralığı: -50°C~300°C (özel paket 500°C'ye ulaşabilir).
Yüksek basınç (> 10kV) ve radyasyona direnç (nükleer endüstri için uygundur).

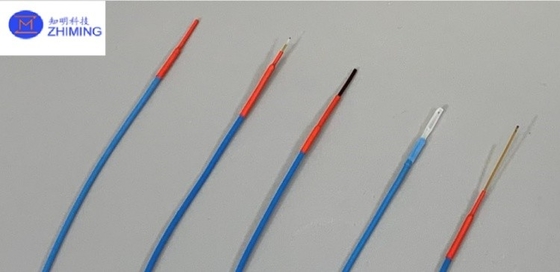

Minyatürleştirilmiş sonda: Sonda'nın minimum çapı 0,5 mm'dir ve küçük boşluklara veya biyolojik dokulara yerleştirilebilir.
Uzun mesafe iletimi: Fiber uzunluğu doğruluğu etkilemez (1 metre kilometre performans tutarlıdır).
(1) Yarım iletken üretimi
Wafer işleme: Çizme ve çökme süreçlerinde sıcaklık tekdüzeliğinin gerçek zamanlı izlenmesi (örneğin, SiC epitaksyal büyümesi).
Ekipmanın termal yönetimi: Litografi makineleri ve iyon yerleştiricileri gibi kilit bileşenlerin sıcaklık izlemesi.
(2) Güç sistemi
Yüksek voltajlı ekipman: transformatör sargısı, devre kesici temas sıcaklığı izleme (yüksek voltaj 10kV'den fazla direnç).
Yeni enerji: Lityum batarya paketi ve fotovoltaik inverterin sıcak nokta tespiti.
(3) Tıbbi ve biyolojik
En az invaziv cerrahi: radyo frekanslı ablasyon ucu sıcaklığı gerçek zamanlı geri bildirim (sond kateter içine entegre edilebilir).
Biyolojik deneyler: hücre kültürü, PCR cihazının sıcaklık kalibrasyonu.
(4) Bilimsel araştırma ve aşırı çevre
Havacılık: Roket motorlarının yanma odası sıcaklığının ölçümü (yüksek sıcaklığa ve titreşimlere direnç).
Nükleer endüstri: Reaktör soğutma borularının izlenmesi (radiasyona dayanıklı tasarım).
(5) Endüstriyel süreç kontrolü
Kimyasal borular: Koroziv ortamlarda sıcaklık izleme (asit ve alkali dirençli paket).
Demir ve çelik metalürjisi: döküm çubuklarının yüzey sıcaklığını sürekli ölçmek (hızlı tepki, termal şok direnci).
1. S: Gallium arsenide (GaAs) fiber optik sıcaklık sensörü nedir?
C: Yüksek hassasiyetli, EMI bağışıklıklı bir sıcaklık sensörü. GaAs kristalinin optik özelliklerini kullanarak sıcaklığı fiber optikle ölçer. Zorlu ortamlar için idealdir.
2. S: Bir GaAs fiber optik sıcaklık sensörü nasıl çalışır?
A: GaAs'in emici kenarının dalga boyunun değişimini veya optik fiber üzerinden iletilmiş olan floresansının bozulma süresini ölçerek sıcaklığı tespit eder.
Etiket: #Gallium Arsenide optik fiber sıcaklık sensörü, #Gallium Arsenide, #GaAs, #Küçük prob boyutu 0.5mm, #Sıcaklık ölçüm doğruluğu ±0.1°C
