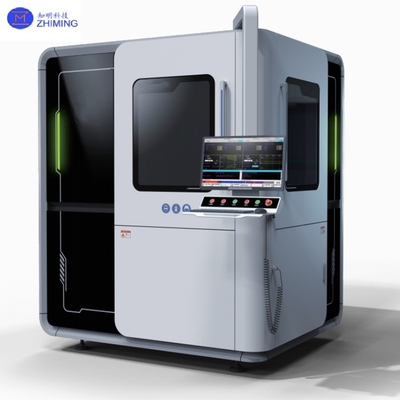

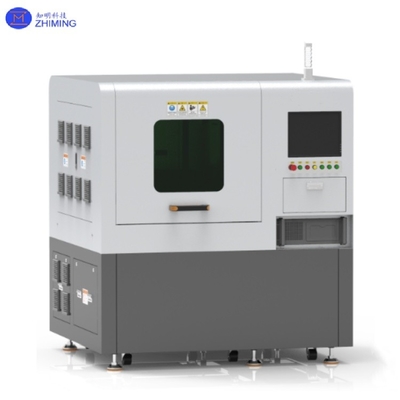

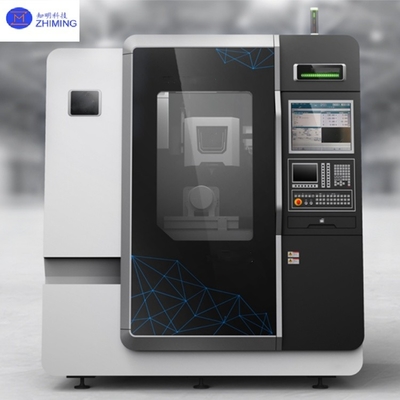

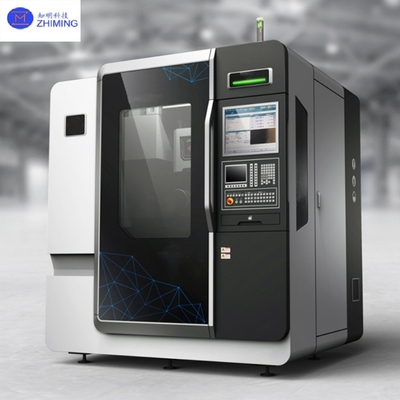

Ürün Detayları
Menşe yeri: Çin
Marka adı: ZMSH
Sertifika: rohs
Model numarası: Mikrofluidik lazer ekipmanları
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1
Fiyat: by case
Teslim süresi: 5-10 aylık
Ödeme koşulları: T/T
Amaç:: |
Mikrofluidik lazer ekipmanları |
Tezgah hacmi:: |
300*300*150 |
Konumlandırma Doğruluğu μm:: |
+/- 5 |
Tekrarlanan konumlandırma doğruluğu μm:: |
+/-2 |
Sayısal Kontrol Türü:: |
DPSS ND: YAG |
Wavelength:: |
532/1064 |
Amaç:: |
Mikrofluidik lazer ekipmanları |
Tezgah hacmi:: |
300*300*150 |
Konumlandırma Doğruluğu μm:: |
+/- 5 |
Tekrarlanan konumlandırma doğruluğu μm:: |
+/-2 |
Sayısal Kontrol Türü:: |
DPSS ND: YAG |
Wavelength:: |
532/1064 |
Mikrojet lazer teknolojisi, bir saç kadar ince bir su jeti ile bir lazer ışını birleştiren ileri ve yaygın olarak kullanılan kompozit işleme teknolojisidir.ve geleneksel optik liflere benzer bir şekilde tam iç yansıma yoluyla lazer'i işlenmiş parçanın yüzeyine doğru yönlendirirSu jeti kesim alanını sürekli soğutur ve işleme sırasında üretilen tozu etkili bir şekilde çıkarır.
Soğuk, temiz ve kontrol edilen bir lazer işleme teknolojisi olarak, mikrojet lazer teknolojisi, kuru lazerlerle ilişkili büyük sorunları, örneğin termal hasar, kirlilik,Deformasyon, detrit çöküşü, oksidasyon, mikro çatlaklar ve konik.
1. Lazer tipi
Diyot pompalı katı durumlu Nd: YAG lazer. Darbe genişliği us/ns ve dalga uzunluğu 1064 nm, 532 nm veya 355 nm'dir. Ortalama lazer gücü aralığı 10-200 W.
2Su jeti sistemi.
Düşük basınçlı saf iyonize edilmiş filtreli su. Ultra ince su jetinin su tüketimi 300 bar basınçta saatte sadece 1 litre'dir. Sonuçta güç önemsizdir (< 0.1N).
3Çıkış.
Fırça boyutu 30-150 mm, Fırça malzemesi safir veya elmas.
4. Yardımcı sistem
Yüksek basınçlı pompalar ve su arıtma sistemleri.
| Masaüstü hacmi | 300*300*150 | 400*400*200 |
| XY doğrusal eksen | Doğrusal motor. | Doğrusal motor. |
| Doğrusal eksen Z | 150 | 200 |
| Konumlama doğruluğu μm | +/-5 | +/-5 |
| Tekrarlanan konumlandırma doğruluğu μm | +/-2 | +/-2 |
| Hızlandırma G | 1 | 0.29 |
| Sayısal kontrol | 3 eksen /3+1 eksen /3+2 eksen | 3 eksen /3+1 eksen /3+2 eksen |
| Sayısal denetim tipi | DPSS Nd:YAG | DPSS Nd:YAG |
| Dalga boyu nm | 532/1064 | 532/1064 |
| İsimlendirilmiş güç W | 50/100/200 | 50/100/200 |
| Su jeti | 40-100 | 40-100 |
| Fırın basınç çubuğu | 50-100 | 50-600 |
| Boyutlar (makine aleti) (genişlik * uzunluk * yükseklik) mm | 1445*1944*2260 | 1700*1500*2120 |
| Boyut (kontrol dolabı) (W * L * H) | 700*2500*1600 | 700*2500*1600 |
| Ağırlık (alet) T | 2.5 | 3 |
| Ağırlık (kontrol dolabı) KG | 800 | 800 |
|
İşleme kapasitesi |
Yüzey kabalığı Ra≤1.6um Açma hızı ≥1.25mm/s Çember kesimi ≥6mm/s Doğrusal kesim hızı ≥50mm/s |
Yüzey kabalığı Ra≤1.2um Açma hızı ≥1.25mm/s Çember kesimi ≥6mm/s Doğrusal kesim hızı ≥50mm/s |
|
Galiyum nitrit kristali için, ultra geniş bant boşluk yarı iletken malzemeleri (elmas/galiyum oksit), havacılık özel malzemeleri, LTCC karbon seramik substratı, fotovoltaik,Scintillator kristalı ve diğer malzemelerin işlenmesi. Not: İşleme kapasitesi malzeme özelliklerine bağlı olarak değişir.
|
||
1Wafer kesme (Dicing)
Malzemeler: Silikon (Si), silikon karbür (SiC), galyum nitrit (GaN) ve diğer sert ve kırılgan malzemelerden wafer kesimi.
Uygulama: Geleneksel elmas bıçağını değiştirmek, kenar kırılmasını azaltmak (kenar kırılma <5μm, bıçak kesimi genellikle >20μm).
Kesme hızı % 30 arttı (örneğin, SiC wafer kesme hızı 100mm/s'ye kadar).
Stealth Dicing: Waferin içinde lazer modifikasyonu, sıvı jeti destekli ayrım, ultra ince waferler için uygundur (<50μm).
2Çip delme ve mikro delik işleme
Uygulama: 3 boyutlu IC için silikon (TSV) delme yoluyla. IGBT gibi güç cihazları için termal mikro delik dizisi işleme.
Teknik parametreler:
Aperture aralığı: 10μm~200μm, derinlik/genişlik oranı 10'a kadar:1.
Gözenek duvarı kabalığı (Ra) <0,5μm, doğrudan lazer ablasyonundan (Ra>2μm) daha iyidir.
3Gelişmiş Paketleme
Uygulama: RDL (Rewiring katman) Pencere açma: lazer + jet pasif katmanı kaldırır, açığa çıkartma yastığı.
Wafer seviyesinde ambalaj (WLP): Fan-Out ambalajları için epoksi kalıplama plastikleri (EMC).
Avantajları: Mekanik stresden kaynaklanan çip bükülmesinden kaçınmak ve verimi% 99.5'ten fazla artırmak.
4- Bileşik yarı iletken işleme
Malzeme: GaN, SiC ve diğer geniş bant boşluk yarı iletkenler.
Uygulama: HEMT cihazlarının kapı çentiği kazımı: GaN termal parçalanmasını önlemek için sıvı jeti lazer enerjisini kontrol eder.
Lazer Annealing: İyon ekim bölgesini etkinleştirmek için mikro-jet yerel ısıtma (SiC MOSFET kaynağı gibi).
5Kusur onarımı ve ince ayarlama
Uygulama: Hafızadaki fazladan devrenlerin lazer füzyonu (DRAM/NAND).
ToF gibi optik sensörler için mikro lens dizilerinin ayarlanması.
Doğruluk: Enerji kontrol doğruluğu ±1%, onarım pozisyon hatası <0,1μm.
1S: Mikrojet lazer teknolojisi ne için kullanılır?
A: Mikrojet lazer teknolojisi, yüksek hassasiyetli, düşük termal hasarlı kesim, sondaj ve yarı iletkenlerde (örneğin, SiC levhaları, TSV sondajı) ve gelişmiş ambalajlamalarda yapılandırma için kullanılır.
2S: Mikrojet lazer yarı iletken üretimini nasıl geliştirir?
Cevap: Sıcaklık hasarının sıfıra yakın olması, mekanik bıçakların değiştirilmesi ve GaN ve SiC gibi kırılgan malzemelerde kusurların azaltılması ile sub-mikron doğruluğu sağlar.
