Ürün Detayları
Menşe yeri: Çin
Marka adı: ZMSH
Sertifika: rohs
Model numarası: Desenli Safir Substratı (PSS)
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 25
Fiyat: by case
Ambalaj bilgileri: 100 dereceli temizlik odasında tek gofret paketi
Teslim süresi: 2-4hafta
Ödeme koşulları: T/T
Item:: |
Patterned Sapphire Substrate |
Size:: |
2inch, 4inch, 6inch |
Front Surface Finish:: |
Patterned |
Back Surface Finish:: |
SSP:Fine-ground,Ra=0.8-1.2um; DSP:Epi-polished,Ra<0.3nm |
Laser Mark:: |
Back side |
Edge Exclusion:: |
≤2 mm |
Customization:: |
Sapphire PSS of various orientations; Nanometer patterned sapphire substrate（NPSS） |
Application:: |
Light Emitting Diodes (LEDs) |
Item:: |
Patterned Sapphire Substrate |
Size:: |
2inch, 4inch, 6inch |
Front Surface Finish:: |
Patterned |
Back Surface Finish:: |
SSP:Fine-ground,Ra=0.8-1.2um; DSP:Epi-polished,Ra<0.3nm |
Laser Mark:: |
Back side |
Edge Exclusion:: |
≤2 mm |
Customization:: |
Sapphire PSS of various orientations; Nanometer patterned sapphire substrate（NPSS） |
Application:: |
Light Emitting Diodes (LEDs) |

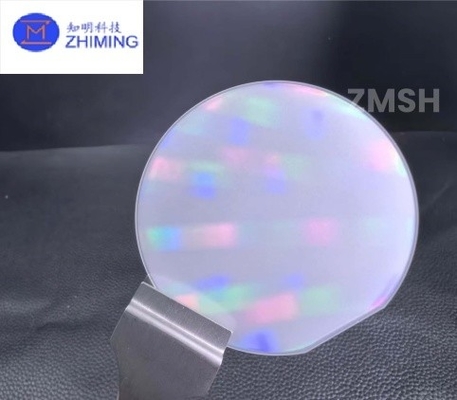

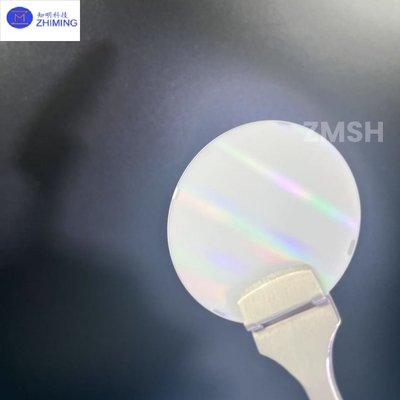

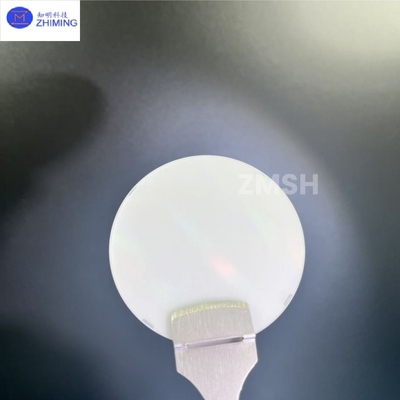

Desenli safir substrat (PSS), litografi ve kazım teknikleri ile mikro ve nano yapıların oluşturulduğu bir substrattır.Temel olarak LED (ışık yayıcı diyot) üretiminde, yüzey desenleme tasarımı yoluyla ışık çıkarma verimliliğini artırmak için kullanılır, böylece LED'lerin parlaklığını ve performansını arttırır.
Paternli safir substratı ((PSS), safir substratında Kubbe, Kon veya Piramit şeklinde belirli bir mikrometre kalıbı oluşturma işlemidir.Safir substratları üzerindeki düzensiz desenler ışık dağılmasını veya kırılmasını oluşturabilirBu sayede ışık verimliliği artar.
|
Kristal yapısı |
Altıgen |
|
Dövenin Sabiti ((nm) |
a=4.76Å c=12.99Å |
|
yoğunluk ((g/cm)3) |
3.98 |
|
Erime noktası ((°C) |
2040 |
|
Mohs Sertliği. |
9 |
|
Dielektrik Sabit |
9.3 ((Bir düzlem) 11.5 ((C düzlem) |
|
Isı iletkenliği ((W/cm.K) |
0.46 |
|
Termal Genişleme |
6.7*10-6/k ((C düzlemi) 5.0*10-6Bir uçak. |
|
Yıkım Endeksi |
1.762-1.777 |
|
İletişim |
Test örneği: Sapphire:D76.2*4mm |
|
UV:200~380nm 74%~84% |
|
|
Görünür ışık: 380 ~ 760nm 85% |
|
|
Kızılötesi: 760 ~ 1000nm 85% |
|
|
Uzak kızılötesi:> 1000nm 80% ~ 100% |
- Malzeme özellikleri:Substrat malzemesi yüksek sertliğe, yüksek ısı direncine ve kimyasal istikrarına sahip tek kristal safir (Al2O3) dir.
- Yüzey yapısı:Yüzey, koni, piramit veya altıgen diziler gibi periyodik mikro-nano yapıları oluşturmak için litograf ve kazınır.
- Optik özellikleri:Yüzey desenleme tasarımı sayesinde, arayüzde ışığın toplam yansıması azaltılır ve ışık çıkarma verimliliği iyileştirilir.
- Termal performans:Sapphire substrat mükemmel ısı iletkenliğine sahiptir ve yüksek güçlü LED uygulamaları için uygundur.
- Boyut özellikleri:Yaygın boyutlar 2 inç (50.8mm), 4 inç (100mm) ve 6 inç (150mm) 'dir.
|
Ürün |
Şablonlu Sapphire Substrate ((2 ~ 6 inç) |
||
|
Çapraz |
50.8 ± 0,1 mm |
100.0 ± 0.2 mm |
150.0 ± 0.3 mm |
|
Kalınlığı |
430 ± 25μm |
650 ± 25μm |
1000 ± 25μm |
|
Yüzey yönelimi |
C düzlemi (0001) M ekseni (10-10) yönünde açıdan uzak 0.2 ± 0.1° |
||
|
C düzlemi (0001) A ekseni (11-20) yönündeki açı dışı 0 ± 0,1° |
|||
|
Birincil düz yönlendirme |
A-Yatayı (11-20) ± 1,0° |
||
|
Birincil düz uzunluk |
16.0 ± 1.0 mm |
30.0 ± 1.0 mm |
47.5 ± 2,0 mm |
|
R-Uçak |
Saat dokuz. |
||
|
Ön yüzey bitirici |
Şablonlu |
||
|
Arka yüzey bitirme |
SSP: Ra=0.8-1.2um ince öğütülmüş; DSP: Ra<0.3nm epi cilalanmış |
||
|
Lazer işareti |
Arka taraf |
||
|
TTV |
≤8μm |
≤ 10μm |
≤ 20μm |
|
BÖK |
≤ 10μm |
≤15μm |
≤ 25μm |
|
WARP |
≤12μm |
≤ 20μm |
≤ 30μm |
|
Kenar dışlama |
≤2 mm |
||
|
Şablon Spesifikasyonu |
Şekil yapısı |
Kubbe, Konus, Piramit |
|
|
Örnek yüksekliği |
1.6 ~ 1.8μm |
||
|
Şablon çapı |
2.75 ~ 2.85μm |
||
|
Şablon alanı |
0.1 ~ 0.3μm |
||
Özelleştirme özellikleri:
* Nanometre desenli safir substrat ((NPSS).
* Çeşitli yönelimlerdeki safir PSS.
· Çekim verimliliğini vurgulamak:Yüzey desenleme tasarımı ışık kaybını azaltır ve LED'lerin ışık verimliliğini önemli ölçüde artırır.
· Mükemmel malzeme özellikleri:Safir substratı yüksek sertliğe, yüksek sıcaklığa dayanıklılığa ve kimyasal istikrarlılığa sahiptir ve sert süreç ortamları için uygundur.
· Güçlü uyumluluk:GaN (Gallium nitrit) epitaksi tabakası ile yüksek ızgara eşleşmesi, yüksek kaliteli epitaksi büyümesi için uygundur.
· Uzun ömür ve yüksek güvenilirlik:Safir substrat, cihazın kullanım ömrünü uzatarak aşınmaya ve korozyona dayanıklıdır.
· Çevre koruma ve enerji tasarrufu:Yeşil üretim eğilimine uygun olarak LED verimliliğini artırın, enerji tüketimini azaltın.
1. S: LED üretiminde desenli safir substrat (PSS) ne rol oynar?
A: PSS, yüzey mikro-nano yapısı üzerinden ışık kaybını azaltır ve ışık çıkarma verimliliğini artırır, böylece LED'in parlaklığını ve ışık verimliliğini önemli ölçüde artırır.
2. S: Kalıplı safir substratının (PSS) avantajları nelerdir?
A: PSS, yüksek performanslı LED imalatı için uygun olan yüksek ışık çıkarma verimliliğine, mükemmel ısı direncine ve kimyasal istikrarına ve GaN epitaksyal katmanı ile iyi bir uyumluluğa sahiptir.
Etiket: #Patterned Sapphire Substrate (PSS), #Sapphire wafer, #Yassı safir substratları# Sertlik 9.0, #PSS, #NPSS, #Light Emitting Diodes (LED), #LED üretimi, #GaN tabanlı güç cihazları, #Single Crystal Sapphire Al2O3
