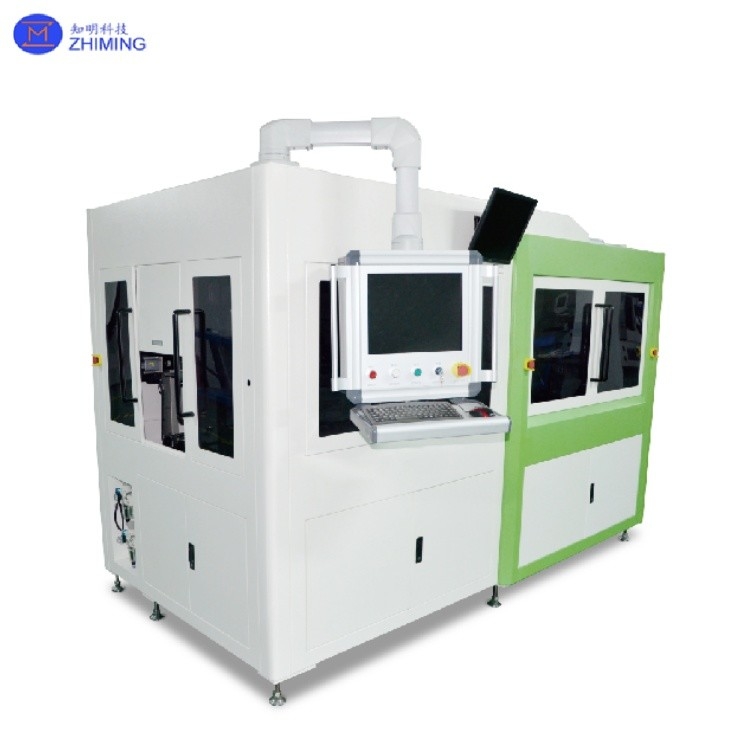

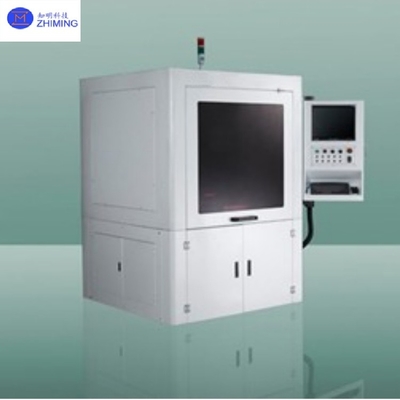

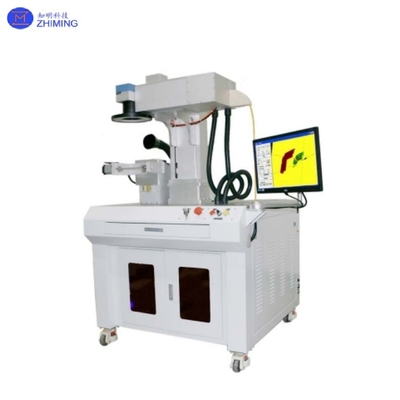

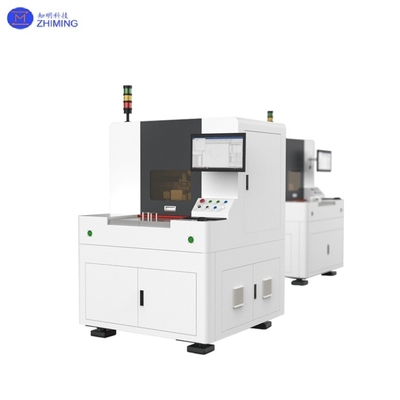

Yüksek hassasiyetli mikro delik işleme dalga boyu 1064nm ile yüksek hassasiyetli lazer sondaj makinesi

Yüksek verimli mikro delik işleme dalga boyuna sahip yüksek hassasiyetli lazer delme makinesi 1064nm





· Lazer kaynağı: Genellikle fiber lazerler, CO2 lazerler veya ultraviyole lazerler kullanan, yüksek enerji yoğunluğuna sahip bir lazer ışını üretir.

· Optik sistem: Lazer ışınını son derece küçük noktalara (çapı birkaç mikrona kadar) odaklamak için odaklama lensleri ve aynaları içerir.

· Hareket kontrol sistemi: Delme pozisyonunun doğruluğunu sağlamak için lazer kafasının ve tablanın hareketini kontrol etmek için yüksek hassasiyetli CNC (bilgisayarlı sayısal kontrol) sistemi kullanılır.

· Soğutma sistemi: Aşırı ısınmayı önlemek için lazerleri ve optik sistemleri soğutmak için kullanılır.

· Yardımcı gaz sistemi: Erimiş malzemenin uzaklaştırılmasına ve delme kalitesinin iyileştirilmesine yardımcı olmak için yardımcı gaz (örneğin, azot, oksijen) sağlanır.

· İnsan-makine arayüzü: Kullanıcıların kolayca çalıştırabilmesi ve izleyebilmesi için dokunmatik ekran ve kontrol yazılımı dahil.



Teknik Parametre




1. Tepe gücü: 200W ila 500W, XH-B200, XH-B400 ve XH-B500 gibi özel modeller.

2. Minimum açıklık: 30μm'ye kadar veya daha da küçük.

3. Derinlik aralığı: Sığ deliklerden derin deliklere kadar, 5 mm'ye kadar.

4. Uygulanabilir malzemeler: Metal, metal olmayan, seramik, cam ve diğer sert malzemeler.

Çalışma prensibi ve Teknik özellikler

1. Yüksek hassasiyetli lazer zımbalama makinesi, malzemenin yüzeyinde küçük delikler oluşturmak için lazer ışınının yüksek enerji yoğunluğunu ve odaklama özelliklerini kullanır; bu, son derece yüksek işleme doğruluğuna ve kararlılığına sahiptir.
2. Lazer gücü kararlıdır, dalga boyu genellikle 1064nm'dir, nokta çapı çok küçüktür (örneğin 0,015mm), darbe genişliği ayarlanabilir ve farklı derinlik ve çaptaki delik işleme için uygundur.
3. Tutarlı delik kalitesi, düzgün açıklık ve çapak olmadan pürüzsüz kenar sağlamak için gelişmiş ışın kontrol sistemi ve hassas hareket tablası benimsenmiştir.

İşleme Yeteneklerine Genel Bakış

Yüksek hassasiyetli lazer delme makinesi, çok çeşitli malzeme ve uygulamalarda verimli ve istikrarlı mikro delik işleme için tasarlanmıştır. Modüler bir lazer platformu üzerine inşa edilmiş olup, hem hassas işleme hem de endüstriyel ölçekli üretim için güvenilir performans sunar.

Temel İşleme Yetenekleri

• Delik Çapı Aralığı
  Tipik minimum açıklık: ≥ 30 μm
  Malzeme özelliklerine ve işleme koşullarına bağlı olarak daha küçük çaplar elde edilebilir.

• Maksimum Delme Derinliği
  Hem sığ hem de derin delik uygulamaları için metaller ve seramik malzemeler için 5 mm'ye kadar.

• Konumlandırma ve Boyutsal Doğruluk
  Delik konumu doğruluğu: ± 0,005 mm
  Toplu işleme için mükemmel delikten deliğe tutarlılık.

• Kenar Kalitesi
  Minimum çapak veya yeniden döküm tabakası ile pürüzsüz delik kenarları.
  İkincil finisaja duyulan ihtiyacı azaltır.

• İşleme Hızı
  Verimli seri üretim sağlayan, saniyede 2000 deliğe kadar yüksek hızlı delme yeteneği.

• Desteklenen Malzemeler
  Metaller, metal olmayanlar, seramikler, cam ve diğer sert veya kırılgan malzemeler.

• Tipik İşleme Modları
  Delikler, kör delikler, dizi delme ve özelleştirilmiş delik desenleri.

Üretim Kararlılığı

Hassas bir optik sistemin, kararlı lazer çıkışının ve CNC hareket kontrolünün kombinasyonu, uzun üretim döngüleri boyunca tutarlı delik kalitesi sağlar. Bu, makineyi özellikle yüksek hacimli ve tekrarlanabilir üretim görevleri için uygun hale getirir.

Avantajları

· Yüksek doğruluk: Lazer ışını odaklama özellikleri, delik boyutunu ve konumunu son derece doğru hale getirir ve hata ±0,005 mm içinde kontrol edilebilir.

· Yüksek verimlilik: Hızlı zımbalama hızı, saniyede 2000 deliğe kadar, seri üretim için uygundur.

· Esneklik: Çeşitli malzeme işlemesini destekler, farklı şekil ve derinlikteki delik ihtiyaçları için uygundur.

· Güvenlik: Alet kullanmaya gerek yok, alet aşınması ve değiştirme maliyetlerinden kaçınılır.


Kontrol Sistemi ve yazılım


· Kendi geliştirdiği kontrol sistemi ile donatılmış, grafik birleştirme, geniş format düzeltme ve diğer fonksiyonları destekler.


· Yazılım sistemi, farklı işleme gereksinimlerine uyum sağlamak için program değişikliği ve küçük parti geçişi gerçekleştirebilir.
