Ürün Detayları
Menşe yeri: Çin
Marka adı: ZMSH
Sertifika: rohs
Model numarası: Safir Kristal Fırını Kyropoulos
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1
Fiyat: by case
Ödeme koşulları: T/T
Erime Kapasitesi:: |
≥200kg |
Isıtıcı Gücü:: |
120KW |
Maksimum ısıtma sıcaklığı:: |
2100°C |
Çıktı Çalışma Akımı:: |
0-10000A DC |
Erime Kapasitesi:: |
≥200kg |
Isıtıcı Gücü:: |
120KW |
Maksimum ısıtma sıcaklığı:: |
2100°C |
Çıktı Çalışma Akımı:: |
0-10000A DC |

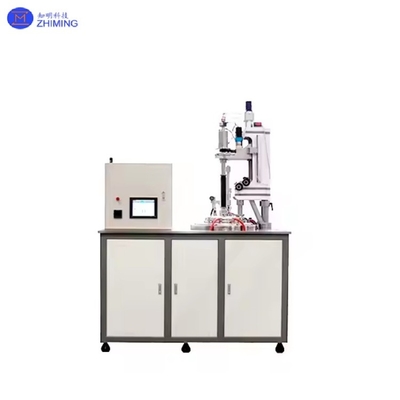

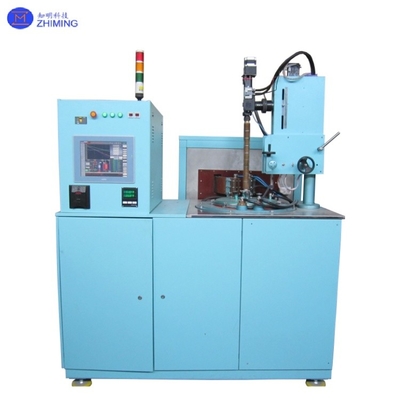

Safir kristalleştirme fırını, Kyropoulos yöntemi (balon metodu) teknolojisini kullanarak yüksek kaliteli safir kristaller yetiştirmek için bir cihazdır.kaldırma hızı ve soğutma koşulları, cihaz yüksek sıcaklık ortamında büyük boyutlu ve düşük kusurlu safir kristalı yetiştirebilir, bu da LED, optik pencere, yarı iletken substrat ve diğer alanlarda yaygın olarak kullanılır.

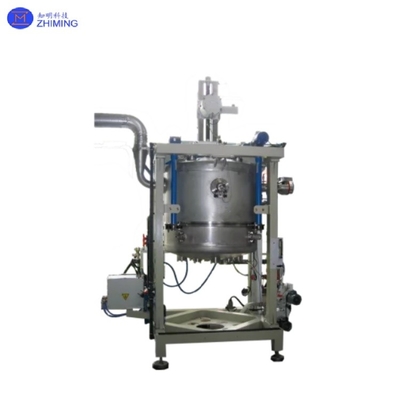

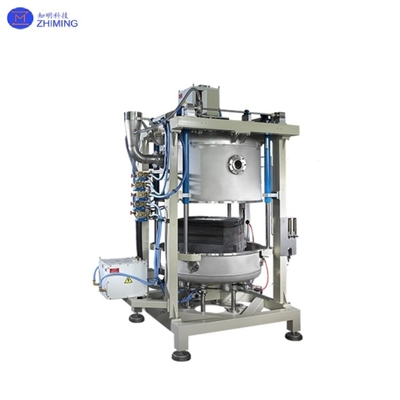

Safira kristal büyüme fırını, direnç ısıtma yöntemi kullanan safira tek kristal büyüme ekipmanıdır, kabarcık büyüme ilkesini kullanarak 85-120 kg safira kristaline kadar büyüyebilir.Aygıtta safir büyümesi için kullanılan vakum odası dikey bir yapı benimserÜst kapağı ve alt plağı içeren vakum odası, çift katmanlı bir su soğutma yapısını benimser ve üst kapağı açılabilir.
| Erime miktarı: | ≥200kg |
| Fırın boşluğunun yüksekliği: | Φ800×1200mm |
| Tek kristal çekme hız aralığı: | 0.1 ~ 20mm/h adımsız hız düzenlemesi |
| Tohum kristalinin hızlı yükselişi/ düşüşü: | 0-150mm/min adımsız hız düzenlemesi |
| Tohum hız aralığı: | 1 ~ 20r/min adımsız hız düzenlemesi |
| Tohum kristalı çubuğunun en yüksek kaldırma hızı: | 400 mm |
| Isıtma gücü: | 120KW |
| Maksimum ısıtma sıcaklığı: | 2100°C |
| Güç kaynağı (gelen hat): | Üç fazlı 380V |
| Çıktı çalışma akımı: | 0-10000A DC |
| Çıkış çalışma voltajı: | 0-12,5V DC |
| Ev sahibi maksimum yüksekliği: | 2800mm |
| Fırın odasının sınır vakumu: | ≤6,7×10-3 Pa |
| Çift yüklü hücre: | 100Kg ((tek) |
| Ağırlık: | Yaklaşık 1500Kg. |
| Makine ağırlığı: | Yaklaşık 2000Kg. |
| Ana makine alanı: | 3800×2100 mm |
| Makine aşağıdaki alanı kapsar: | 4000×3100 mm |
| Giriş basıncı: | 0.3MPa±0.02MPa |
| Su giriş sıcaklığı: | 20 ~ 25°C |
1Erime aşaması:Yüksek saflıkta alüminiyum (Al2O3) hammaddesi, creeple'e konulur ve tamamen erimesini sağlamak için bir ısıtma sistemi (resistance ısıtma veya indüksiyon ısıtma gibi) ile 2050 °C'den fazla ısıtılarak ısıtılar.
2Tohum kristalı başlatma:Safir tohum kristalı erimeye batırılır ve erime, sıcaklık eğimi ve çekim hızını hassas bir şekilde kontrol ederek tohum kristalinin yüzeyinde kristalleşmeye başlar.
3Kristal büyüme:Tohum kristalinin yavaşça kaldırılması ve kaydırılması ile, kristal yavaş yavaş tohum kristalin yönü boyunca büyür.Optimize edilmiş ısı alanı tasarımı, kristal büyümesi sırasında eşit sıcaklık dağılımını sağlar ve kusurları azaltır.
4Soğutma ve ısınma:Kristal büyümesi tamamlandıktan sonra, sıcaklık yavaşça düşürülür ve iç stresin serbest bırakılması ve kristal kalitesinin iyileştirilmesi için erimiş işlem gerçekleştirilir.
1Isıtma sistemi:Segmentli ısıtıcı (yan ısıtıcısı ve alt ısıtıcısı) sıcaklığı bağımsız olarak kontrol edebilir, erime akışını ve ısı alanı dağılımını optimize edebilir.
2Isı yalıtım sistemi:Çok katmanlı ısı yalıtım ekranı (tungsten yansıtıcı ekran, grafit ısı yalıtım ekranı gibi), ısı kaybını azaltır, ısı alanının tekdüzeliğini iyileştirir.
3. kaldırma ve dönme sistemi:Yüksek hassasiyetli kaldırma mekanizması (kaldırma hızı aralığı: 0.05-10mm/h) ve kristal büyümesi sırasında istikrar ve tekdüzelik sağlamak için dönen mekanizma.
4Soğutma sistemi:Yerel aşırı ısınmayı önlemek, ekipmanları korumak ve kristal kalitesini iyileştirmek için dolaşım suyu soğutma sistemi (tohum çubuğu ve fırın gövdesi).
5Vakum sistemi:Kirlilik kirliliğini azaltmak için fırındaki vakum derecesinin 6.0×10−4Pa'ya ulaşmasını sağlamak için mekanik pompa ve difüzyon pompası ile donatılmıştır.
6Kontrol sistemi:PLC + dokunmatik ekran kontrolü, otomatik çalışmayı elde etmek için işlem parametrelerini önceden depolama ve gerçek zamanlı izlemeyi destekler.
1Yüksek kaliteli kristal büyümesi:Isı alanı tasarımını optimize ederek ve süreç parametrelerini doğru bir şekilde kontrol ederek, düşük kusurlu (disslokasyon yoğunluğu <1000/cm2) ve yüksek tekdüzelik olan safir kristaller yetiştirilir.
2Büyük boyutlu kristal:Endüstriyel ihtiyaçları karşılamak için 85-120 kg büyük boyutlu safir kristalinin büyümesini desteklemek.
3Yüksek verim:Üretim maliyetlerini önemli ölçüde düşüren % 75'in üzerinde verim.
4Enerji tasarrufu ve yüksek verimlilik:Enerji tüketimini azaltmak için düşük enerjili termal alan tasarımı ve verimli ısıtma sistemi kullanılması.
5Otomatik çalıştırma:Otomatik kontrol sistemi, manuel deneyim bağımlılığını azaltmak, operasyon eğitim döngüsü sadece 2-3 ay.
6Modüler tasarım:Modüler ekipman yapısı, bakımı ve yükseltmesi kolay.
1LED sanayi:LED epitaksyal büyüme için bir substrat olarak safir substrat (PSS) üretmek için kullanılır.
2Optik penceresi:Optik pencereler, lensler ve lazer bileşenleri üretimi için yüksek şeffaflıkta safir kristallerinin büyümesi.
3Yarım iletken endüstrisi:Yarım iletken cihazlar için bir substrat malzemesi olarak, yüksek güç ve yüksek frekanslı cihazlar için uygundur.
4Tüketici elektroniği:Akıllı telefon kamera koruyucu lensleri, akıllı saat kapağı plakaları vb. üretmek için kullanılır.
5Havacılık:Uçak ve uzay aracı optik sistemleri için yüksek dayanıklı safir pencereler üretimi.
6Bilimsel araştırma alanı:Safir kristalinin büyüme mekanizmasını ve performans optimizasyonunu incelemek için kullanılır.
1Ekipman satışları:Safir kristal fırını ve ilgili ekipman satış hizmetleri sunmak.
2- Teknik destek:Müşterilere ekipman kurulumunu, devreye sokulmasını ve işletme eğitimini sağlamak.
3Özel çözümler:Müşterinin ihtiyaçlarına göre özel ekipman ve süreçler tasarlayın.
4Satış sonrası hizmet:Ekipman bakımı, onarım ve yedek parça tedarik hizmeti sunmak.
5Süreç optimizasyonu:Müşterilerin kristal büyüme sürecini optimize etmelerine, üretim verimliliğini ve ürün kalitesini artırmalarına yardımcı olmak.
6Teknik danışmanlık:Safir kristalı büyütme ve ilgili teknik danışmanlık hizmetleri.
Etiketler: #Saphir kristal fırını, #Kyropoulos balon büyüme yöntemi, #Ky büyüme ekipmanları, #Saphir kristal üretimi, #Saphir wafer
