2 inç 4 inç 6 inç Paternli Sapphire Substrate (PSS) Light Emitting Diodes (LED) için
Desenli safir substratı (PSS) minyatür desenli safir substratıdır. Yüksek güçlü galiyum nitrit bazlı ışık yayıcı diyotlarda (LED) yaygın olarak kullanılmaktadır.Genel aydınlatma için en umut verici alternatif ışık kaynaklarıPatern-safir substrat teknolojisinin gelişmesiyle, yüksek parlaklıklı galiyum nitrit bazlı LED'lerin verimliliği rekor 150 lm/W'a ulaştı. The efficiency improvement of gallium nitride based leds using patterned sapphire substrate technology is usually attributed to the improvement of light extraction efficiency and internal quantum efficiencySafir substratında üretilen düzenli desen, galiyum nitrit/safir arayüzünde toplam iç yansımanın etkisini dengeler.İç kuantum verimliliği, örüntü tabanlı safir substratındaki GaN defilminin olası yan büyümesi nedeniyle iyileştirilir., bu da iplik çıkışını azaltır.
Özetle, PSS üzerinde yetiştirilen GaN epitaksyal katmanları epitaksyal çapraz kusurlar ve GaN ile safir substratı arasındaki daha az boşluk kusuru üretir.PSS'nin ızgara parametreleri GaN ile daha iyi eşleşir., ve GaN'nin PSS'deki epitaksiyel büyümesi daha az dislokasyon yoğunluğuna ve kırılma indeksi uyumsuzluğuna neden olur ve böylece epitaksiyel kaliteyi iyileştirir.
Şablonlu safir substrat ((PSS)Özellikler
Paternli safir substratı ((PSS), safir substratında Kubbe, Kon veya Piramit şeklinde belirli bir mikrometre kalıbı oluşturma işlemidir.Safir substratları üzerindeki düzensiz desenler ışık dağılmasını veya kırılmasını oluşturabilirBu sayede ışık verimliliği artar.
|
Kristal yapısı
|
Altıgen
|
|
Dövenin Sabiti ((nm)
|
a=4.76Å c=12.99Å
|
|
yoğunluk ((g/cm)3)
|
3.98
|
|
Erime noktası ((°C)
|
2040
|
|
Mohs Sertliği.
|
9
|
|
Dielektrik Sabit
|
9.3 ((Bir düzlem) 11.5 ((C düzlem)
|
|
Isı iletkenliği ((W/cm.K)
|
0.46
|
|
Termal Genişleme
|
6.7*10-6/k ((C düzlemi) 5.0*10-6Bir uçak.
|
|
Yıkım Endeksi
|
1.762-1.777
|
|
İletişim
|
Test örneği: Sapphire:D76.2*4mm
|
|
UV:200~380nm 74%~84%
|
|
Görünür ışık: 380 ~ 760nm 85%
|
|
Kızılötesi: 760 ~ 1000nm 85%
|
|
Uzak kızılötesi:> 1000nm 80% ~ 100%
|
Şablonlu safir substrat ((PSS)Parametreler
|
Ürün
|
Şablonlu Sapphire Substrate ((2 ~ 6 inç)
|
|
Çapraz
|
50.8 ± 0,1 mm
|
100.0 ± 0.2 mm
|
150.0 ± 0.3 mm
|
|
Kalınlığı
|
430 ± 25μm
|
650 ± 25μm
|
1000 ± 25μm
|
|
Yüzey yönelimi
|
C düzlemi (0001) M ekseni (10-10) yönünde açıdan uzak 0.2 ± 0.1°
|
|
C düzlemi (0001) A ekseni (11-20) yönündeki açı dışı 0 ± 0,1°
|
|
Birincil düz yönlendirme
|
A-Yatayı (11-20) ± 1,0°
|
|
Birincil düz uzunluk
|
16.0 ± 1.0 mm
|
30.0 ± 1.0 mm
|
47.5 ± 2,0 mm
|
|
R-Uçak
|
Saat dokuz.
|
|
Ön yüzey bitirici
|
Şablonlu
|
|
Arka yüzey bitirme
|
SSP: Ra=0.8-1.2um ince öğütülmüş; DSP: Ra<0.3nm epi cilalanmış
|
|
Lazer işareti
|
Arka taraf
|
|
TTV
|
≤8μm
|
≤ 10μm
|
≤ 20μm
|
|
BÖK
|
≤ 10μm
|
≤15μm
|
≤ 25μm
|
|
WARP
|
≤12μm
|
≤ 20μm
|
≤ 30μm
|
|
Kenar dışlama
|
≤2 mm
|
|
Şablon Spesifikasyonu
|
Şekil yapısı
|
Kubbe, Konus, Piramit
|
|
Örnek yüksekliği
|
1.6 ~ 1.8μm
|
|
Şablon çapı
|
2.75 ~ 2.85μm
|
|
Şablon alanı
|
0.1 ~ 0.3μm
|
Özelleştirme özellikleri:
* Nanometre desenli safir substrat ((NPSS).
* Çeşitli yönelimlerdeki safir PSS.
Önemli avantaj
1. LED ışığı çıkarma verimliliğinin iyileştirilmesi: PSS, iç yansımayı azaltarak ve yüzey desenleri yoluyla ışık çıkışını arttırarak LED ışığı çıkarma verimliliğini iyileştirir.
2• Daha iyi kristal kalitesi: Paternli yüzeyler epitaksiyel büyüme kusurlarını azaltmaya ve kristal kalitesini iyileştirmeye yardımcı olur.
3Geliştirilmiş ısı dağılımı performansı: Kalıplı yapı ısı dağılımı alanını artırır ve LED'in çalışma sıcaklığını azaltmaya yardımcı olur.
4Daha düşük maliyetler: Daha yüksek ışık verimliliği ve verimi malzeme israfını azaltır ve daha düşük üretim maliyetlerini azaltır.
Şablonlu safir substrat ((PSS) Uygulama
- LED üretimi: Işıklandırma, arka ışıklandırma ve ekran ekranları gibi yüksek parlaklıklı LED'lerde yaygın olarak kullanılır.
- Lazer diyotları: İletişim ve tıbbi cihazlar için yüksek verimli lazer diyotları üretmek için kullanılır.
- Güç elektronikleri: GAN tabanlı HEMT'ler gibi verimli güç elektronikleri üretmek için kullanılır.
- Optoelektronik cihazlar: verimli ışık dedektörleri, güneş hücreleri ve diğer optoelektronik cihazların üretimi için kullanılır.

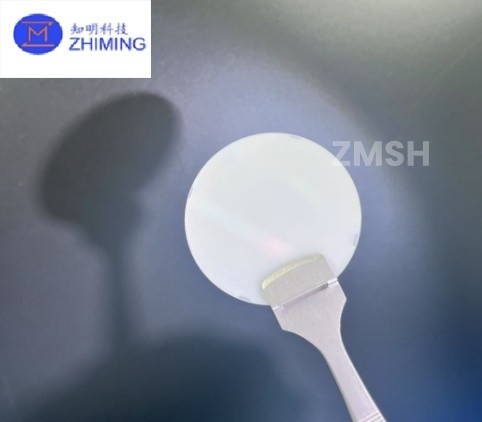

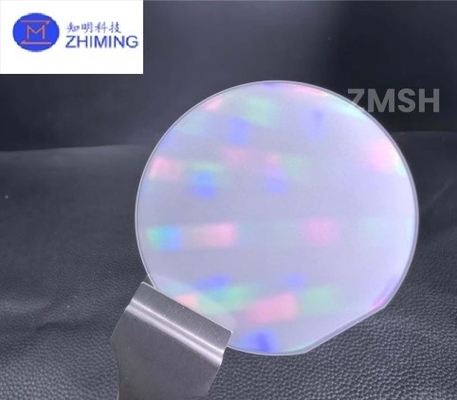

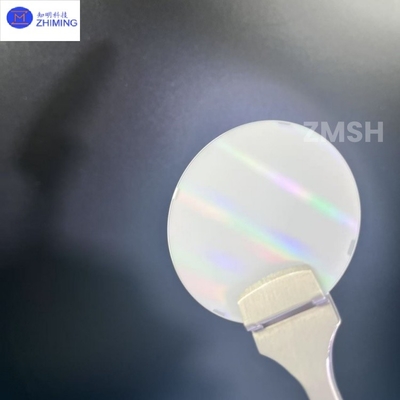

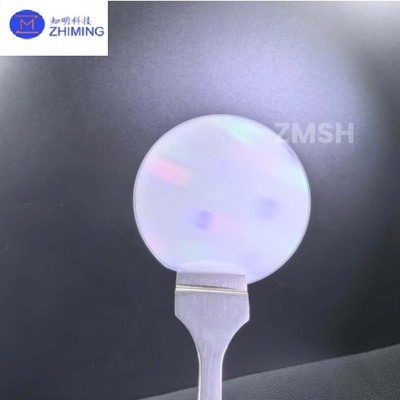

Şablonlu safir substrat ((PSS) Ekran
