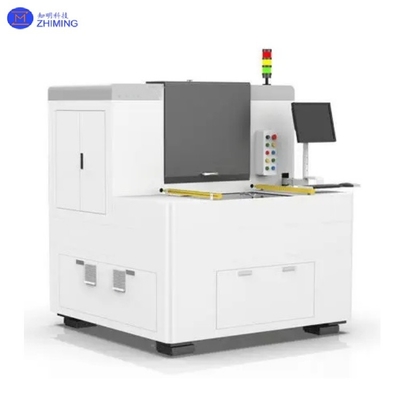

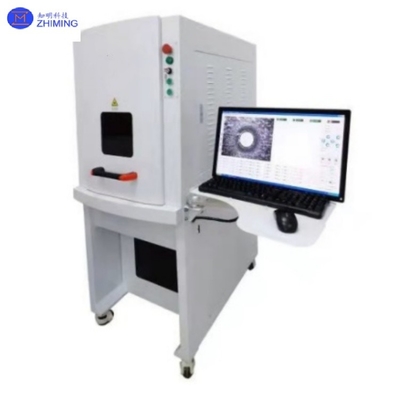

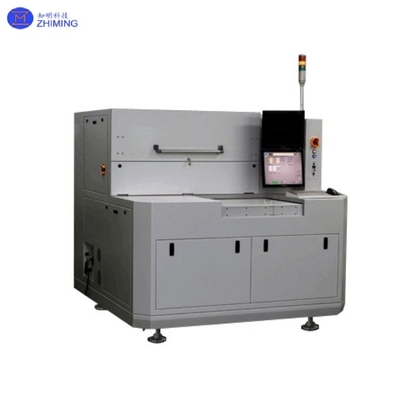

Lazer sondaj makinesi Lazer kesin kesim sondajı Kalınlığı 0.01-1mm

Lazer delme makinesi lazer hassas kesim delme kalınlığı 0.01-1mm

Lazer zımbalama makinesi, yüksek enerjili lazer ışınını kullanarak malzemenin yüzeyinde veya içinde hassas delikler açan gelişmiş bir işleme ekipmanıdır. Bir lazer ışınını odaklayarak yüksek sıcaklıklar oluşturur, bu da malzemenin anında erimesine veya buharlaşmasına neden olur ve böylece hassas delikler oluşur. Yüksek hassasiyet, yüksek verimlilik ve temassız işleme özellikleriyle lazer zımbalama makinesi, modern imalat endüstrisinde vazgeçilmez bir araç haline gelmiştir.

Lazer zımbalama makinesi, lazer ışınının yayılma açısını en iyi duruma getirerek, ışını genişleterek ve odaklayarak minimum odak noktasını gerçekleştirir ve lazer mikro işleme, lazer delme ve lazer kesim elde etmek için kontrol sistemini kullanır.

Teknik Parametre

1. Lazer odaklama izleme sistemi

Lazer odaklama izleme sistemi, reflektör, odaklama aynası, siyah beyaz CCD kamera, monitör içerir. Büyütme >200 kat, sistem iş parçasının doğru konumlandırılmasını sağlayabilir.

2. Bilgisayar kontrol sistemi ve yazılım sistemi

Tüm makine, bir kontrol bilgisayarı, lazer zımbalama makinesi için özel bir yazılım ve lazer hassas kesim için özel bir yazılımla donatılmıştır. Güzel yazılım arayüzü, açıklığı, delme kalınlığını ve açısını, delme hızını ve lazer frekansını ve diğer parametreleri ayarlayabilir; Zımbalama grafik ekranı, işlem takibi işlevi ile; Mevcut G kodu programlama veya CAD grafik girişi otomatik programlama, kullanımı kolaydır. Makinenin ana özellikleri, yüksek delme hassasiyeti, küçük ısıdan etkilenen alan, çoğu malzemenin lazer mikro delik işlemesini karşılayabilen güçlü yazılım işlevidir.

3. Minimum delik çapı 0.005mm, delik kalınlığı 0.01-1mm, delik çapı, kalınlığı ve delik şekli bilgisayar tarafından ayarlanabilir.

4. Üç eksenli hareket tablası

Tüm makine, hassas bilyalı vida, lineer kılavuz rayı kullanan X, Y, Z hassas hareket tablasını içerir. X, Y yönü stroku: 50mm, Z yönü stroku: 50mm, tekrarlama doğruluğu <±2 mikron.

Örnek uygulamalar: mikroelektronik bileşenler, iletişim, havacılık hassas parçaları, hassas donanım, yüksek kaliteli dijital bileşenler, fiber optik konektörler, atomizasyon levhaları, tıbbi ekipman ve diğer delme işlemleri.

Femtosaniye Lazer Mikro Delik İşleme

Femtosaniye lazer teknolojisi, minimum termal etki ile ultra hassas mikro delik işleme sağlar ve bu da onu yüksek hassasiyetli uygulamalar için ideal hale getirir.

Temel Yetenekler:

• Minimum Delik Çapı: 2–3 μm (membranlar), 3–5 μm (metaller)

• Maksimum Malzeme Kalınlığı: ≤2 mm

• İşleme Hassasiyeti: ±1 μm

• Yüzey Pürüzlülüğü: Ra ≤0.4 μm

• Delik Şekilleri: Yuvarlak, kare, özel şekilli, konik, kör ve delik delme

• Toplu Tutarlılık: Mükemmel tekdüzelik

Görsel Örnekler:

Bu bölüm, aşağıdakiler gibi gerçek işleme sonuçlarının yüksek çözünürlüklü görüntülerini sergileyebilir:

Mikro Delik Tipleri ve İşleme Yeteneği

Çalışma koşulları

1. 18℃-28℃ ortam sıcaklığı ve %30-%60 bağıl nem altında çalışmaya uygundur.

2. İki fazlı güç kaynağı /220V/50HZ/10A için uygundur.

3. İlgili Çin standartlarının gereksinimlerini karşılayan fişler takın. Bu tür fişler mevcut değilse, uygun adaptörler sağlanmalıdır.

Çalışma prensibi


Lazer zımbalama makinesi, lazer aracılığıyla yüksek enerjili bir ışın üretir, bu ışın optik sistem tarafından odaklanır ve malzemenin yüzeyine etki eder. Malzeme, lazer enerjisini emdikten sonra hızla ısınır, erime noktasına veya buharlaşma noktasına ulaşır ve bir delik oluşturur. Lazer parametrelerini (güç, frekans, darbe genişliği gibi) ve işleme yolunu kontrol ederek, farklı açıklıklara, derinliklere ve şekillere sahip delik işleme elde edilebilir.

Temel özellik

· Yüksek hassasiyet: Mikrometre açıklığı (10-500µm gibi) işleyebilir ve geçiş şekli kontrol edilebilir (yuvarlak delik, şekilli delik).

· Temassız işleme: mekanik gerilim yok, kırılgan, ince cidarlı veya yüksek sertlikteki malzemeler için uygundur.

· Yüksek verimlilik: Hızlı delme, seri üretim için uygundur.

· Çok yönlülük: Metal, seramik, cam, plastik, kompozit malzemeler ve diğer malzemeler için uygundur.

· Çevre koruma: kesme atığı yok, çevre kirliliğini azaltır.

Lazer zımbalama makinesi

Lazer zımbalama makinesi lazer sistemi ile; Lazer sürücü güç kaynağı; XYZ hassas tabla; Hassas hava yüzer dönüş sistemi; Lazer odaklama izleme sistemi; Bilgisayar kontrol sistemi.
