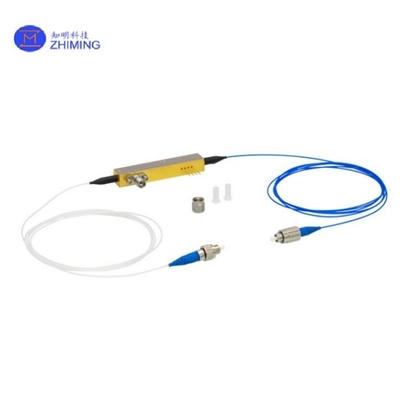

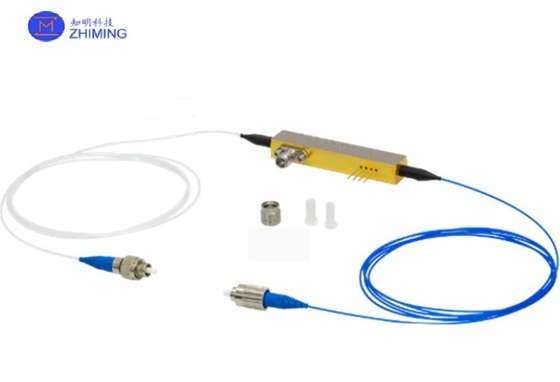

40 GHz Multi-Band Lityum Niobat Faz Modülatörü LNP6118 1310 nm-1550 nm
LNP6118, 1310 nm ve 1550 nm'de çalışmayı desteklemek için tasarlanmış geniş bantlı LiNbO3 z kesimi faz modülatörüdür. Elektro-optik yanıt (S21) DC'den 40 GHz'e kadar pürüzsüzdür.Giriş lifleri kutuplaşmayı koruyor (PM), ve çıkış lif standart tek mod lif; her ikisi de FC / PC konektörleri ile sonlandırılır. Giriş FC / PC konektör anahtarı PM lifinin yavaş eksenine hizalandırılır,Bu da çipin olağanüstü moduna uyum sağlıyor.. RF giriş bağlantısı, alan değiştirilebilir 1.85 mm (V) bir bağlantıdır. Ayrı bir pin seti aracılığıyla RF faz modülatörü ile seri olarak ayrı bir düşük frekanslı faz modülatörü mevcuttur.
LNP6118, çipin olağanüstü moduna hizalı bir iç polarizatör içerir.
LNP6118 FYemekler:
1.Yüksek modülasyon bant genişliği:Yüksek frekanslı sinyal modülasyonunu destekler, yüksek hızlı optik iletişim ve sinyal işleme uygundur.
2.Düşük yerleştirme kaybı:Optimize edilmiş tasarım, modülasyon sırasında optik sinyalin enerji kaybını azaltır.
3.Yüksek faz modülasyon doğruluğu:Sinyal modülasyonunun istikrarını ve doğruluğunu sağlamak için doğru bir faz kontrolü sağlar.
4.Geniş dalga boyu aralığı:Çeşitli dalga boyları için uygun (C band, L band gibi), çeşitli optik sistemlerle uyumludur.
5.Kompakt tasarım:Karmaşık optik sistemlere kolay entegrasyon için kompakt paket.
6.Düşük tahrik voltajı:Enerji tüketimini azaltır ve yüksek enerji verimliliği uygulamaları için uygundur.
Teknik parametreler:
| Optik Özellikler |
Min. |
Tipik |
En fazla. |
| Çalışma Dalga Boyutua) |
1260 nm |
- |
1625 nm |
| Ekleme kaybı (1310 nm) |
- |
5.0 dB |
5.5 dB |
| Ekleme kaybı (1550 nm) |
- |
4.0 dB |
4.5 dB |
| Optik Dönüş Kaybı |
40 dB |
- |
- |
| Optik Giriş Gücü (Fevkalade Mod) |
- |
- |
100 mW |
| Optik Giriş Gücü (Sıradan Mod) |
- |
- |
10 mWb |
| RF Elektriksel Özellikleric |
Min. |
Tipik |
En fazla. |
| E/O bant genişliği (-3 dB) |
- |
35 GHz |
- |
| Çalışma frekansı aralığı |
DC 40 GHz'e kadar (Minimum) |
| RF Vπ(@ 10 GHz) |
- |
7.0 V |
- |
| RF Vπ(@ 30 GHz) |
- |
8.5 V |
9.5 V |
| S11 (DC 25 GHz) |
- |
-12 dB |
-10 dB |
| S11 (25-40 GHz) |
- |
-8 dB |
-6 dB |
| RF Port Giriş Gücü |
- |
- |
24 dBm |
| Düşük frekanslı modülatör özellikleric |
Min. |
Tipik |
En fazla. |
| Çalışma frekansı aralığı |
DC'den 1 MHz'e kadar (Tipik) |
| Vπ(@ 1 kHz) |
- |
10 V |
- |
a. Modülatör belirtilen dalga boylarında kullanılmak üzere tasarlanmıştır. Modülatörü diğer dalga boylarında kullanmak, garanti altında kapsamayan optik kaybın artmasına neden olabilir. Bazı durumlarda,Bu kayıp geçici olabilir; örneğin, daha kısa dalga boylarına neden olan kayıp artışı genellikle modülatörü bir saat boyunca 80 °C'ye ısıtarak tersine çevrilebilir.
b. Fazla optik gücün normal mod'a açılmasını önlemek için optik girişin kutuplaşma durumunu hizalandırırken özel bir dikkat gösterilmelidir.ki bu da polarizer tarafından emilir ve modülatöre zarar verebilir..
1550 nm'de
| Çevre Özellikleri |
Min. |
Tipik |
En fazla. |
| Çalışma sıcaklığı |
0 °C |
- |
70 °C |
| Depolama sıcaklığı |
-40 °C |
- |
85 °C |
| Mekanik Özellikler |
| Kristal Yönlendirme |
Z kesimi |
| RF konektörü |
Dişi 1,85 mm (V) |
| Elyaf Türü |
Giriş: PANDA Kutuplaşma Koruma
Çıkış: SMF-28®† Tek Mod |
| Fiber Bağlantıları |
2.0 mm Dar Anahtar FC/PC |
| Fiber kurşun uzunluğu |
1.5 m (Tip.) |
| Fiber ceket |
Ø900 μm gevşek tüp |
†SMF-28 Corning Incorporated'ın tescilli bir ticari markasıdır.

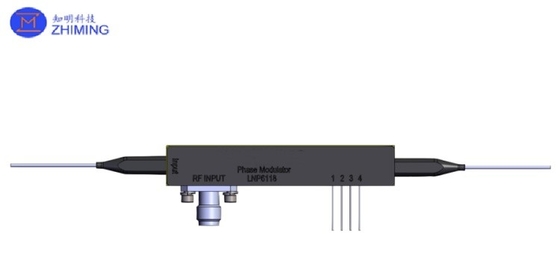

Mekanik çizimler:
| Standart Giriş Fiber |
|
FİBER TİPİ
|
Başbakan
|
| CONN. TYPE |
FC/UPC
|
| Anahtar |
SİZ |
| Anahtarlar |
Yavaş |
| Standart Çıktı Fiber |
| FİBER TİPİ |
SM |
| CONN. TYPE |
FC/UPC |
| Anahtar |
SİZ |
| Anahtarlar |
N/A |
LNP6118 Uygulama:
1.Optik iletişim sistemi:Sinyal iletiminin verimliliğini ve kalitesini artırmak için optik fiber iletişiminde faz modülasyonu için kullanılır.
2.Koherent optik iletişim:Optik sinyallerin faz modülasyonu ve demodülasyonu tutarlı bir alıcıda gerçekleştirilir.
3.Optik algılama:Interferometre ve dağıtılmış fiber optik algılama sistemleri gibi yüksek hassasiyetli optik sensörler için.
4.Kuantum iletişim:Kuantum Anahtar Dağıtım (QKD) sistemlerinde optik sinyallerin faz kodlaması.
5.Lazer radarı (LiDAR):Aralık doğruluğunu ve çözünürlüğünü artırmak için faz liDAR için kullanılır.
6.Araştırma deneyleri:Optik deneylerde ve faz modülasyonu ve ışık alanı düzenlemesi için araştırmalarda kullanılır.
