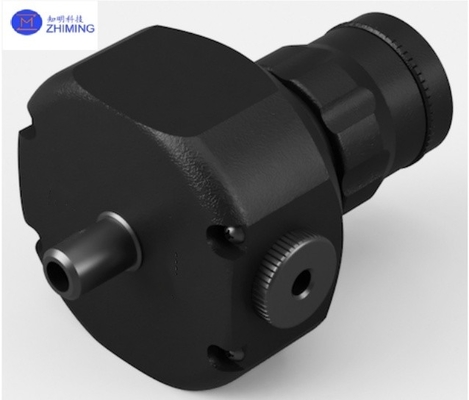

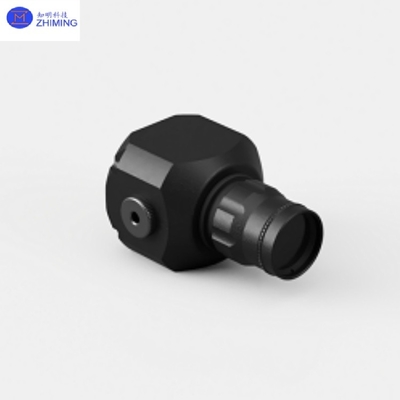

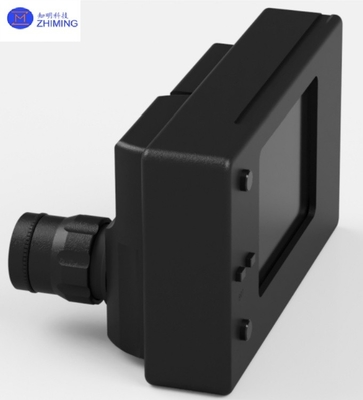

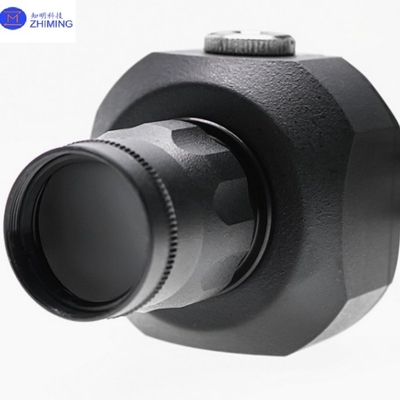

VIS-NIR Kamera CCD Kontür-IRKontür- M. Dijital Kamera 400-1700nm Çok Spektral Kamera
CONTOUR-IR yakın kızılötesi kameralar, galyum arsenür kızılötesi ışık yayıcı diyotlar, diyot lazerleri veya katı durum lazerleri gibi kızılötesi ışık kaynaklarından gelen ışığı görüntülemek, depolamak ve kaydetmek için tasarlanmıştır.Ayrıca kızılötesi mikroskop için de kullanılabilir.Kamera, yüksek hassasiyetli ve düşük gürültüye sahip bir silikon CCD sondasına dayanıyor ve bu da yakın kızılötesi hassasiyeti artırıyor.
Vis-nir Kamera (Görülebilir Yakın Kızılötesi Kamera) Görünür (VIS) Yakın Kızılötesi (NIR) dalga boylarını yakalama yeteneğine sahip bir dijital kameradır. It is based on CCD (Charge-Coupled Device) image sensor technology and is capable of detecting optical signals in the wavelength range typically between 400nm (visible light) and 1000nm (near infrared)Bu tür kameralar bilimsel araştırma, endüstriyel denetim, güvenlik izleme, tıbbi görüntüleme ve diğer alanlarda yaygın olarak kullanılmaktadır.
Yarım iletken malzemeleri ile ilgilidir:
VIS-NIR Kamerasının temel bileşeni, üretimi aşağıdaki anahtar yarı iletken malzemeleri içeren CCD görüntü sensörüdür:
- Silikon (Si): CCD sensörlerinin hassas bölgesinin üretimi için kullanılan silikon, görünür ve yakın kızılötesi ışığı için yüksek emici bir verime sahiptir (dalga boyu ≤1100nm).
- Indium Gallium Arsenik (InGaAs): Yakın kızılötesi bantının (900nm-1700nm) algılama aralığını genişletmek için kullanılır ve genellikle silikon tabanlı CCD ile birlikte kullanılır.
- Silikon Nitrit (Si3N4) ve Silikon Dioksit (SiO2): Cihazları korumak ve istikrarı artırmak için CCD sensörleri için yalıtım ve pasifikasyon katmanları üretmek için kullanılır.
- Metal malzemeler (alüminyum, bakır gibi): CCD üretimi için elektrotlar ve bağlantılar, verimli sinyal iletimini sağlar.
Özellikleri:
- Hayır.
- Geniş spektral tepki: çok spektral görüntüleme için uygun, görünür ışığı yakın kızılötesi ışığına (400nm-1000nm) tespit edebilir.
- Yüksek duyarlılık: CCD sensörleri yüksek kuantum verimliliğine sahiptir ve zayıf ışık sinyallerini yakalayabilir.
- Düşük gürültü: Karanlık akım ve okuma gürültüsünü azaltmak için düşük sıcaklıklı soğutma teknolojisi veya düşük gürültülü devre tasarımı.
- Yüksek çözünürlük: Yüksek piksel yoğunluğunu destekler ve net görüntü ayrıntıları sağlar.
- Hızlı yanıt: Dinamik sahnelerin gerçek zamanlı görüntülenmesi için uygundur.
Teknik parametreler:
| Spektral aralığı: |
400-1700nm |
| Lens: |
F1.4/26mm, C montajı |
| Görme alanı: |
20 derece. |
| SNR: |
48 dB |
| Standart: |
CCIR |
| Karar: |
1280 x 1024 (15Hz veya 7Hz) |
| Sonda boyutu: |
640 x 480 (60Hz veya 30Hz) |
| Senkronizasyon: |
CCIR standardı (25 fps) |
| Video çıkışı: |
USB2.0 |
| Güç kaynağı: |
CONTOUR-IR CMOS kamerası, filtre, menzil halka, alet kutusu |
| Ağırlık: |
0.3kg |
| Boyut: |
56×110mm |
| Çalışma sıcaklığı: |
+5... + 40 °C |
Dalga boyuna göre karşılık:
● 1310nm'de 500μW/cm2
● 1550nm'de 20-50mW/cm2
● 1700nm'de 80-100mW/cm2
CCD üretim süreci ayrıca dijital görüntüleme ekipmanları için hassas elemanlar yapmak için de kullanılır (CCD ve CMOS yaygın), özellikle büyük format özelliklerine sahip SLR dijital kameralar için.Sonra görüntü sinyali çip üzerinde bir analog dijital dönüştürücü (ADC) tarafından bir dijital sinyal çıkışa dönüştürülür.
CMOS ve CCD arasındaki fark:
1. Görüntüleme işleminin üretimi
CCD ve CMOS görüntü sensörünün fotoelektrik dönüşüm prensibi aynıdır, aralarındaki ana fark, sinyal okuma sürecinin farklı olmasıdır;Çünkü CCD tek bir (veya birkaç) çıkış düğümüne sahiptir., sinyal çıkış tutarlılığı çok iyidir; CMOS çipinde, her pikselin kendi sinyal güçlendiricisi vardır, bu da yük-teglik dönüşümünü gerçekleştirir,ve sinyal çıkışının tutarlılığı zayıf.Bununla birlikte, CCD, tüm görüntü sinyalini okumak için, çıkış amplifikatörünün sinyal bant genişliği geniş olması gerekir ve CMOS yongalarında,Her pikselde amplifikatörün bant genişliği gereksinimleri düşüktür., bu da çipin güç tüketimini büyük ölçüde azaltır, bu da CMOS çipinin güç tüketiminin CCD'den daha düşük olmasının ana nedeni.Milyonlarca amplifikatörün tutarsızlığı daha yüksek sabit gürültüye yol açar., bu da CMOS'un CCD'ye karşı doğuştan sahip olduğu dezavantajıdır.
2. entegrasyon
Üretim sürecinin açısından, CCD'deki devre ve cihaz yarı iletken tek kristal malzemede entegre edilir, süreç daha karmaşıktır,Ve sadece birkaç üreticinin CCD levhaları üretebilmesi için., DALSA, SONY, Panasnic ve benzeri. CCD sadece analog elektrikli sinyaller çıkarabilir, sonraki adres çözücü, analog dönüştürücü, görüntü sinyali işlemcisi gerektirir,Ve aynı zamanda farklı voltaj güç senkroniz saat kontrol devresi üç grup sağlamak gerekirCMOS, metal oksit adı verilen bir yarı iletken malzemede entegre edilmiştir.Bu aynı süreç, bilgisayar çipleri ve bellek cihazları gibi on binlerce yarı iletken entegre devre üretir., bu nedenle CMOS üretme maliyeti CCD'den çok daha düşüktür. Aynı zamanda, CMOS çipi görüntü sinyali amplifikatörünü, sinyal okuma devresini, A / D dönüşüm devresini,bir çip içine görüntü sinyali işlemcisi ve denetleyici, sadece bir çip, kameranın tüm temel işlevlerini gerçekleştirebilir, entegrasyon çok yüksektir, çip düzeyinde kamera kavramı bundan üretilir.CMOS görüntüleme teknolojisinin sürekli gelişmesiyle, daha fazla şirket yüksek kaliteli CMOS görüntüleme yongaları sağlayabilir: Micron, CMOSIS, Cypress vb.
3Hız.
CCD, yalnızca belirtilen prosedüre göre çıkarabilen ve hızı yavaş olan fotosensitif çıkışı birer birer benimser.CMOS'un birden fazla şarj-ortam dönüştürücü ve sıra ve sütun anahtarı kontrolü vardır, ve okuma hızı çok daha hızlıdır ve 500 fps'den yüksek hızlı kameraların çoğu CMOS kameralarıdır.ve daha yüksek hız sadece alt pencere görüntüler çıktısı olduğunda elde edilebilir.
4Gürültü.
Daha önce geliştirilen, daha olgunlaşmış CCD teknolojisi, gürültüyü izole etmek için PN bağlantısı veya silikon dioksit (SiO2) izole katmanı kullanır.CMOS fotoelektrik sensörüne göre görüntüleme kalitesi belirli bir avantajı vardırCMOS görüntü sensörünün yüksek entegrasyon derecesi nedeniyle, bileşenler ve devreler arasındaki mesafe çok yakın, müdahale nispeten ciddi.ve gürültü görüntü kalitesi üzerinde büyük bir etkisi vardırCMOS devre gürültü azaltma teknolojisinin sürekli gelişmesi ile, yüksek yoğunluklu ve yüksek kaliteli CMOS görüntü sensörlerinin üretimi için iyi bir koşul sağlar.
Örnek gösterimi:
