Sic kristal büyüme fırını PVT LPE HT-CVD yüksek kaliteli sic tek kristal büyüme yöntemi

Sic kristal büyüme fırını PVT LPE HT-CVD yüksek kaliteli sic tek kristal büyüme yöntemi

Silikon karbid kristal büyüme fırını, yüksek kaliteli SiC kristal hazırlanmasını sağlayan temel ekipmandır.LPE yöntemi ve HT-CVD yöntemi, yaygın olarak kullanılan üç silikon karbid tek kristal büyüme yöntemidir..

Yüksek sıcaklıkta sic tozu süblimasyonu ve tohum kristalleri üzerinde yeniden kristalleştirme yoluyla, PVT yöntemiyle yüksek saflık ve yüksek kaliteli SIC tek kristal büyümesi elde edilebilir.LPE yöntemi, silikon karbid substratında yüksek kaliteli ve yüksek saflıklı silikon karbid kristalleri yetiştirmek için sıvı faz epitaksi teknolojisini kullanır, üretim hızını ve kristal kalitesini büyük ölçüde artırabilir. HT-CVD yöntemiyle,Yüksek saflıklı ve düşük kusurlu silikon karbid kristalleri, yüksek sıcaklıkta yüksek saflıklı gazın piroliz yoluyla tohum kristalleri üzerine bırakılır..

Yüksek sıcaklık, yüksek vakum ve silikon karbid tek kristal büyüme fırınınun hassasiyetlerine dayanarak,büyük boyutlu ve yüksek kaliteli silikon karbid tek kristallerin verimli ve istikrarlı üretimini elde etmek için özel büyüme çözümleri tasarlayabiliriz.


Özellikleri:

1Fiziksel Buhar Transferi (PVT)



● Süreç: SiC tozu yüksek sıcaklık bölgesinde (> 2000°C) süblim edilir, SiC gazı sıcaklık eğrisi boyunca taşınır ve SiC soğutucu kuyruğunda kristallere yoğunlaşır


● Ana özellik:
● Çakmak ve tohum tutucu gibi kilit bileşenler yüksek saflıkta grafitten yapılmıştır.
● Sic fırını termokopüler ve kızılötesi sensörlerle donatılmıştır.
● Sic kristal fırını vakum ve inert gaz akış sistemini kullanır.
● Sic fırını, büyüme sürecinin otomatik kontrolünü sağlamak için gelişmiş bir programlanabilir mantıksal kontrol sistemi (PLC) ile donatılmıştır.
● SiC fırının uzun süreli istikrarlı çalışmasını sağlamak için, sistem soğutma ve egzoz gazı arıtma işlevlerini entegre eder.


● Avantajları: Düşük ekipman maliyeti, basit yapı, şu anda yaygın kristal büyütme yöntemidir


● Uygulama: Yüksek kaliteli SiC kristallerinin hazırlanması




2Yüksek sıcaklıklı kimyasal buhar yağışı (HTCVD)



● Süreç: SiH4, C2H4 ve diğer reaksiyon gazları reaktörün altından taşıyıcı gazdan geçirilir, merkezi sıcak bölgede reaksiyona girer ve SiC kümeleri oluşturur.Reaktör tohumunun üst kısmına yükseltilmiş kristal büyüme, işlem sıcaklığı 1800-2300°C


● Ana özellik:
● Yüksek sıcaklıkta buhar çökme yöntemi elektromanyetik birleştirme ilkesini kullanır;
● Büyüme sırasında, büyüme odası indüksiyon sarmalıyla 1800°C-2300°C'ye ısıtılır;
● SiH4+C3H8 veya SiH4+C2H4 gazı, He ve H2 tarafından taşınan ve tohum kristalı yönüne doğru yukarı taşıyan büyüme odasına istikrarlı bir şekilde yerleştirilir.Kristal büyümesi için Si kaynağı ve C kaynağı sağlayan, ve tohum kristalinde SiC kristalinin büyümesini gerçekleştirmek;
● Tohum kristalinin sıcaklığı SiC'nin buharlaşma noktasından daha düşüktür.Böylece silikon karbidinin buhar fazı, tohum kristalinin alt yüzeyinde yoğunlaşarak saf silikon karbid ingot elde edebilir..


● Avantajları: daha az kusur, yüksek saflık, kolay doping


● Uygulama: Yüksek saflık ve yüksek kaliteli silikon karbid kristalleri hazırlandı





3Sıvı faz yöntemi (LPE)



● Süreç: Karbon silikon çözeltisi 1800°C'de birlikte çözülür ve SiC kristali süper soğutulmuş doymuş çözeltiden dökülür


● Ana özellik:
● Yüksek kaliteli epitaksiyel büyüme elde edilir ve düşük kusur yoğunluğu ve yüksek saflıklı SiC tek kristal katmanı elde edilir.
●LPE yöntemi, epitaksyal tabakanın büyüme hızını ve kristal kalitesini optimize edebilir.
●Büyük ölçekli endüstriyel üretime ulaşmak kolaydır ve büyüme koşulları nispeten hafiftir ve ekipman gereksinimleri düşüktür.


● Avantajları: Düşük büyüme maliyeti, düşük kusur yoğunluğu


● Uygulama: Yüksek kaliteli silikon karbid tek kristal tabakasının silikon karbid substratındaki epitaksiyel büyümesi yüksek performanslı elektronik cihazlar üretebilir

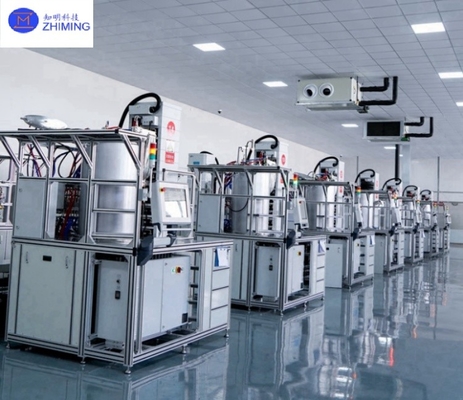

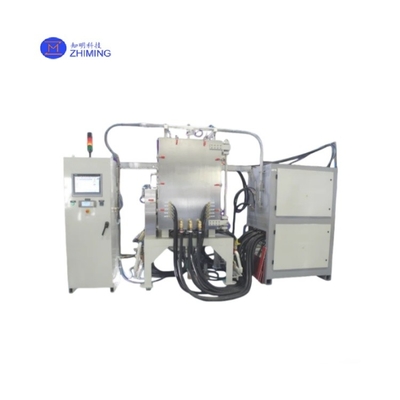

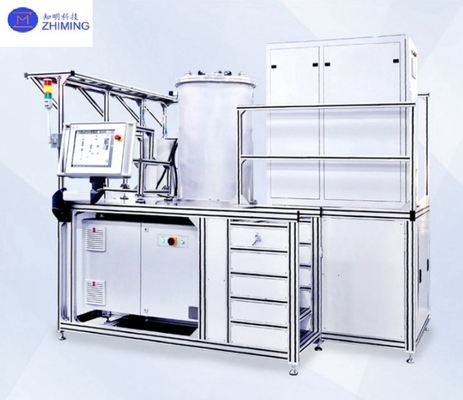

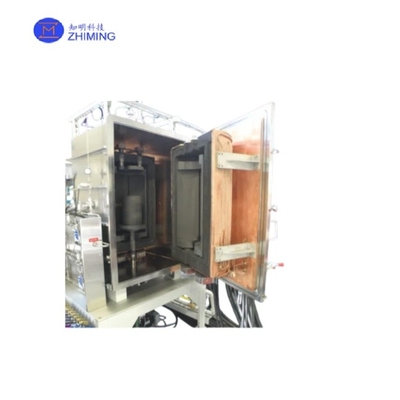

Silikon karbid tek kristal büyüme fırını ekranı:
