Silikon Wafer Silikon Üzerinde Izolatör Silikon Yarı İletken Mikroelektronik Endüstrisi Çoklu Boyut

Ürün Detayları

Menşe yeri: Çin

Marka adı: ZMSH

Model numarası: özel

Ödeme ve Nakliye Şartları

Min sipariş miktarı: 10 adet

Fiyat: by case

Teslim süresi: 10-30 gün

Ödeme koşulları: L/C, T/T, Western Union

En İyi Fiyatı Alın
Vurgulamak:

Mikroelektronik Endüstrisi Silikon Wafer

,

Çok Boyutlu Silikon Wafer

,

Silikon Üzerinde Izolatör Silikon Wafer

Malzeme:
silikon
Boyut:
özel
Kullanımı:
Mikroelektronik
Uygulama:
yarı iletken endüstrisi
Şekli:
özel
Kaynağı:
Şangay, Çin
Malzeme:
silikon
Boyut:
özel
Kullanımı:
Mikroelektronik
Uygulama:
yarı iletken endüstrisi
Şekli:
özel
Kaynağı:
Şangay, Çin
Silikon Wafer Silikon Üzerinde Izolatör Silikon Yarı İletken Mikroelektronik Endüstrisi Çoklu Boyut

Silikon Wafer Silikon Üzerinde Izolatör Silikon Yarı İletken Mikroelektronik Endüstrisi Çoklu Boyut



Ürün Tanımı

İçerideYarım iletken üretimi,İzolatör üzerindeki silikon(Ülke İdaresi) teknolojisisilikonkatmanlı silikon ızolator ızlatıda yarı iletken cihazlaralt katman, azaltmak içinparazit kapasitesiSOI tabanlı cihazlar, geleneksel silikon yapılı cihazlardan farklı olarak, silikon bağlantısının birelektrik yalıtıcısı, tipik olaraksilikon dioksitya daSaphir.Izolatör seçimi büyük ölçüde amaçlanan uygulamaya bağlıdır, yüksek performanslı radyo frekansı (RF) ve radyasyona duyarlı uygulamalar için safir kullanılır.ve diğer mikroelektronik cihazlarda azaltılmış kısa kanal etkileri için silikon dioksit.

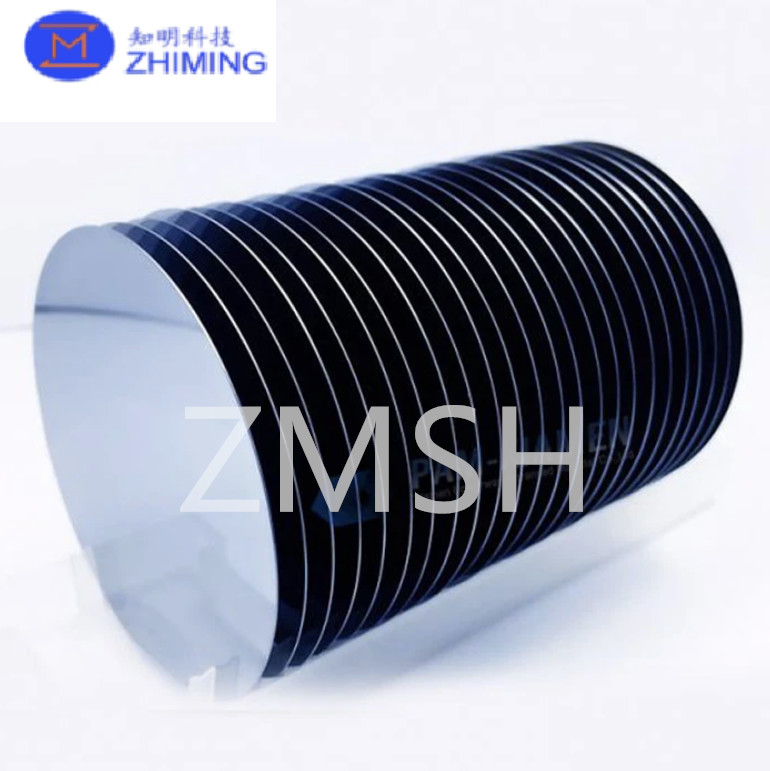

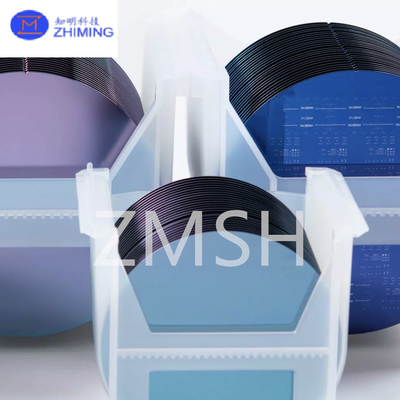

Silikon Wafer Silikon Üzerinde Izolatör Silikon Yarı İletken Mikroelektronik Endüstrisi Çoklu Boyut 0Silikon Wafer Silikon Üzerinde Izolatör Silikon Yarı İletken Mikroelektronik Endüstrisi Çoklu Boyut 1




Özellikleri

- Üstün elektrik performansı: SOI yapısı transistörler arasındaki parazit kapasitansı azaltır, güç tüketimini azaltır ve anahtarlama hızını iyileştirir,yüksek performanslı entegre devreler için uygun.



- Düşük güç tüketimi: SOI teknolojisinin daha düşük voltajlarda çalışabilmesi, statik ve dinamik güç tüketimini önemli ölçüde azaltır.Yüksek enerji verimliliği gerektiren mobil cihazlar ve diğer uygulamalar için uygun hale getirmek.



- İyi termal yönetim: SOI levhasının yalıtım tabakası daha iyi termal yalıtım sağlar ve ısı dağılım performansını iyileştirir,cihazın istikrarını ve güvenilirliğini artırmaya yardımcı olur.



- Yüksek entegrasyon: SOI teknolojisi daha yüksek bir entegrasyon seviyesini sağlar, tasarımı daha kompakt hale getirir ve daha küçük bir alanda daha fazla işlev elde edebilmektedir.



-Radyasyona direnç: SOI malzemeleri radyasyona daha az duyarlıdır ve havacılık ve diğer yüksek radyasyon ortamlarında uygulanmaya uygundur.



-İyi yalıtım: yalıtım katmanı cihazlar arasındaki müdahaleyi etkili bir şekilde azaltır ve devrenin genel performansını iyileştirir.

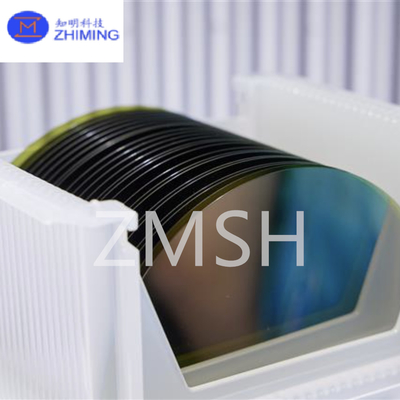

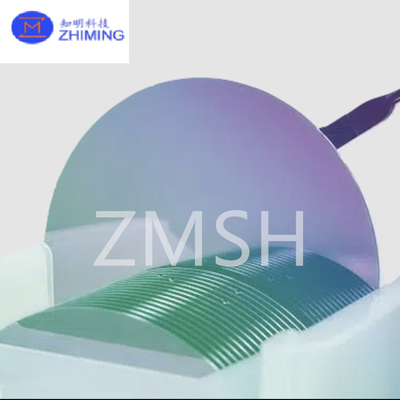

Silikon Wafer Silikon Üzerinde Izolatör Silikon Yarı İletken Mikroelektronik Endüstrisi Çoklu Boyut 2Silikon Wafer Silikon Üzerinde Izolatör Silikon Yarı İletken Mikroelektronik Endüstrisi Çoklu Boyut 3




Büyüme Yöntemi

1. SIMOX

SIMOX teknolojisi esas olarak iki işlemden oluşur. Birincisi, yüksek konsantrasyonlu oksijen enjeksiyon tabakası oluşturmak için silikon kristaline oksijen iyonları enjekte edilir.Enjeksiyon sürecinde silikonun kristalleşmesini önlemek içinEnjeksiyon süreci boyunca substratta belirli bir sıcaklık korunmalıdır. Daha sonra, yüksek sıcaklıkta kaynatma, enjeksiyonla oluşan kusurları azaltır veya ortadan kaldırır.böylece enjekte edilen oksijen silikonla bir yalıtım katmanı oluşturmak için reaksiyona girerAncak, bu süreç pahalıdır ve kademeli olarak ortadan kaldırılmıştır.



Silikon Wafer Silikon Üzerinde Izolatör Silikon Yarı İletken Mikroelektronik Endüstrisi Çoklu Boyut 4



2BESOI.

BESOI esas olarak iki işlem aşamasından oluşur: (1) yapıştırma: yüzeyde yetişen yüksek kaliteli termal oksit ile iki cilalanmış silikon levha sıkı bir şekilde temizlenir,Ve sonra da Van der Waals kuvveti kullanarak süper temiz bir ortamda birleştirildi., ve yapışma gücünü artırmak için yüksek sıcaklıkta kaynatma; (2) Geri inceltme: bir parça olarak altyapı,Diğer silikon levha, yalıtıcının üzerinde silikon tek kristal bir film oluşturmak için gerekli kalınlığa kadar öğütülür ve cilalanır..

Sürecin bağlanma mekanizması, iki düz, hidrofilik yüzeyin (oksitlenmiş silikon vafeleri gibi) birbirinin karşısına konulduğunda, oda sıcaklığında bile bağlanma doğal olarak meydana gelir.Genel olarak bağlamanın, iki yüzeyde hidroxil gruplarının (OH-) birbirine çekişerek hidrojen bağları oluşturduğu düşünülmektedir.Bağlanma gücünü arttırmak için, daha sonraki ısı işlemine de ihtiyaç vardır ve ısı işleminin ısılandırılması 300 ° C'nin üzerinde gerçekleştirildiğinde genellikle aşağıdaki reaksiyonlar meydana gelir:

Si-OH + OH-Si → Si-O-Si + H2O



3Akıllı kesim.

Smart Cut, iç ve dış ülkelerde yalıtımlarda tek kristal silikon ince filmler hazırlamak için ana teknoloji.Bunlardan birini oksitleyerek ve silikon levhalarda hidrojen iyon tabakası oluşturmak için hidrojen iyonları enjekte ederek(2) İki silikon levha sıkı bir temizlikten sonra yapıştırılır; (3) Uygun bir ısı işleminden sonra, hidrojen enjeksiyon levhası SOI oluşturmak için hidrojen iyon tabakasından tamamen ayrılır;(4) Geri kalan hasarı kaldırmak ve cihaz hazırlanması için pürüzsüz bir yüzey sağlamak için SOI yüzeyinin kimyasal mekanik cilalanması.



Silikon Wafer Silikon Üzerinde Izolatör Silikon Yarı İletken Mikroelektronik Endüstrisi Çoklu Boyut 5




Başvurular

- Yüksek performanslı hesaplama: SOI teknolojisi, daha hızlı hesaplama hızları ve daha düşük güç tüketimi sağlayan yüksek performanslı mikroprosesörler ve grafik işlem üniteleri (Gpus) üretmek için kullanılır.



-Mobil cihazlar: Akıllı telefonlarda ve tabletlerde, SOI levhaları daha fazla entegrasyon ve enerji verimliliği sağlamaya yardımcı olur ve pil ömrünü uzatır.



-Radio frekans (RF) uygulamaları: SOI teknolojisi, özellikle 5G iletişim ve IoT cihazları için RF güç amplifikatörlerinde ve karıştırıcılarında yaygın olarak kullanılır.



- Veri merkezi: Sunucular ve depolama cihazları için kullanılan SOI teknolojisi, işlem gücünü artırabilir ve bulut bilişimini ve büyük veri işlemini destekleyen enerji tüketimini azaltabilir.



- Sensörler: SOI malzemeleri, yüksek hassasiyet ve istikrar sağlayan gaz sensörleri, sıcaklık sensörleri vb. üretmek için kullanılır.




Hizmetlerimiz

1Lojistik hizmetleri:Malların güvenli bir şekilde ulaşmasını sağlamak için nakliye durumunun gerçek zamanlı olarak takip edilmesi.

2Paketleme hizmetleri:Özel ambalaj çözümleri sağlamak için ürün özelliklerine göre profesyonel ambalaj tasarımı sağlamak.Taşıma sırasında malların güvenliğini sağlamak için çevre dostu malzemelerin kullanımı.

3Teslimat servisi:Zamanında teslimatı sağlamak için hızlı teslimat. Müşteri ihtiyaçlarını karşılamak için esnek, çeşitli teslimat yöntemleri sunmak.

4Özel hizmetler:Müşterilerin ihtiyaçlarına göre kişiselleştirilmiş lojistik çözümleri sunmak.

5Verimli yönetim:Her bağlantının verimli çalışmasını sağlamak için gelişmiş lojistik yönetim sistemi.

6Müşteri önce:Her zaman müşteri ihtiyaçlarına odaklanın ve kişiselleştirilmiş hizmet sunun.




Sık Sorulan Sorular

1S: SOI wafer nedir?
A: SOI levha üç katmanlı bir sandviç benzeri yapıdır; Üst katmanı (cihaz katmanı) da dahil olmak üzere,gömülü oksijen tabakasının ortası (izole edici SiO2 tabakası için) ve alt substrat (toplu silikon).



2. S: Özelleştirmeyi destekliyor musunuz?
A: Evet, müşterilerin gereksinimlerine göre ürünü işleyebiliriz.
