Ürün Detayları
Place of Origin: China
Marka adı: ZMSH
Model Number: N-GaAs Substrate
Ödeme ve Nakliye Şartları
Delivery Time: 2-4 weeks
Payment Terms: T/T
Malzeme: |
Galyum Arsenür |
Boyut: |
2 inç |
Kalınlığı: |
430um |
Oryantasyon: |
<111> <110> |
Türü: |
n tipi |
Boşluk modu Tekdüzelik: |
≤ %1 |
Malzeme: |
Galyum Arsenür |
Boyut: |
2 inç |
Kalınlığı: |
430um |
Oryantasyon: |
<111> <110> |
Türü: |
n tipi |
Boşluk modu Tekdüzelik: |
≤ %1 |
2 inçlik N-Gallium Arsenide Substrate, N-GaAs VCSEL Epitaxial Wafer, Yarım iletkenli epitaxial wafer, 2 inçlik N-GaAs Substrate, GaAs tek kristal wafer 2 inç 3 inç 4 inç N-GaAs substratları,yarı iletken wafer, N-Gallium Arsenide Lazer Epitaxial Wafer
N-GaAs Substratının Özellikleri
- GaAs substratlarını üretmek için kullanmak
- tasarım resimleri ile özel destek
- Doğrudan bant boşluğu, lazerlerde kullanılan verimli bir şekilde ışık yayar.
- 0,7μm ile 0,9μm dalga boyları aralığında, kuantum kuyusu yapıları
- cihazın nihai biçimine ulaşmak için MOCVD veya MBE, kazma, metalleşme ve ambalajlama gibi teknikler kullanılarak
TanımlamaN-GaAs Substratı
VCSEL (Vertical Cavity Surface Emitting Laser) epitaxial wafers based on N-GaAs (n-type gallium arsenide) substrates are a key optoelectronic material widely used in the fields of lasers and optical communications.
N-GaAs substratı galyum (Ga) ve arsenik (As) 'den oluşur ve serbest elektronların konsantrasyonunu artırmak için n-tip doping teknolojisini kullanır.böylece iletkenliği ve elektron hareketliliğini artırır.
Bu malzemenin yaklaşık 1.42 eV'lik bir enerji bant genişliği vardır, bu da lazer emisyonu için uygundur ve mükemmel optoelektronik özelliklere sahiptir.
VCSEL'in yapısı genellikle verimli bir lazer boşluğu oluşturmak için N-GaAs substratında yetiştirilen çoklu kuantum kuyuları ve reflektör katmanlarını içerir.
Kuantum kuyusu katmanı, lazerleri heyecanlandırmaktan ve yaymaktan sorumludurken, reflektör lazerin çıkış verimliliğini artırır.
N-GaAs substratının mükemmel termal istikrarı ve elektrik özellikleri, VCSEL'in yüksek performansını ve istikrarını sağlar ve bu da yüksek hızlı veri aktarımında iyi performans göstermesini sağlar.
N-GaAs substratlarına dayalı VCSEL'ler optik fiber iletişim, lazer yazıcıları ve sensörler gibi alanlarda yaygın olarak kullanılır.
Yüksek verimliliği ve düşük güç tüketimi, onu modern iletişim teknolojisinin önemli bir parçası haline getiriyor.
Yüksek hızlı veri aktarımı talebinin artmasıyla birlikte, N-GaAs substratına dayalı VCSEL teknolojisi yavaş yavaş optoelektronik geliştirme için önemli bir yön haline geliyor.Çeşitli uygulamaların ilerlemesini ve yeniliğini teşvik etmek.
N-GaAs Substratının ayrıntıları
| Parametreler | VCSEL |
| oranı | 25G/50G |
| dalga uzunluğu | 850nm |
| boyut | 4 inç/6 inç. |
| Çürük modu Tolerans | %3 içinde |
| Bozukluk modu Tekdüzelik | % ≤ 1 |
| Doping seviyesi Tolerans | ±30% içinde |
| Doping düzeyi Tekdüzelik | % ≤10 |
| PL Dalga boyu tekilliği | Std.Dev 2nm'den daha iyi @inner 140mm |
| Kalınlık Tekdüzeliği | ±3%'den daha iyi @iç 140 mm |
| Mole bölümü x Tolerans | ± 0'da.03 |
| Mole bölümü x Tekdüzelik | ≤0.03 |

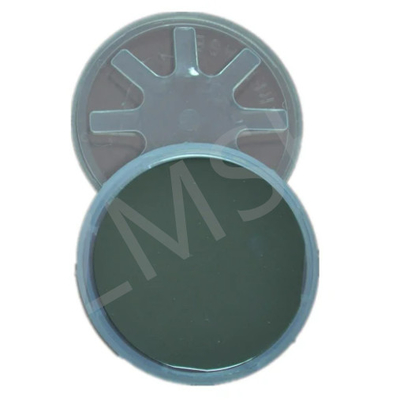

Daha fazla N-GaAs Substrate örneği
* Özel gereksinimleriniz varsa, lütfen bizimle iletişime geçin.
Benzer ürün önerileri
1.2" S Doped GaP Yarım iletken EPI Wafer N Tip P Tip 250um 300um Işık Yayıcı Diyotlar
2.2" 3" FZ SiO2 Tek Kristal IC Çipleri 100um 200um Kuru Islak Oksidasyon Katmanı 100nm 300nm
Sık Sorulan Sorular
1. S: Diğer N-GaAs substratlarıyla karşılaştırıldığında maliyet nasıl?Altyapılar?
A:N-GaAs substratlarıSilikondan daha pahalı olma eğilimindeler.Altyapılarve diğer yarı iletken malzemeler.
2S: Peki ya gelecektekiN-GaAs substratları?
A: Gelecekteki beklentilerN-GaAs substratlarıoldukça umut verici.
