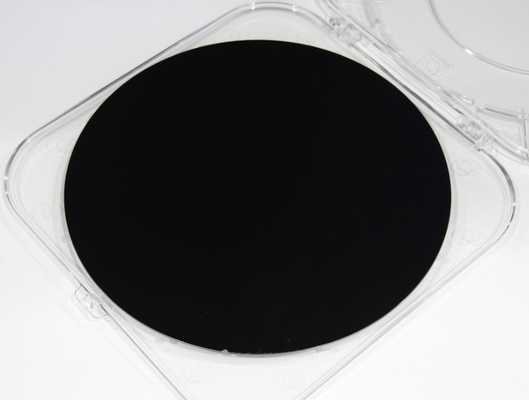

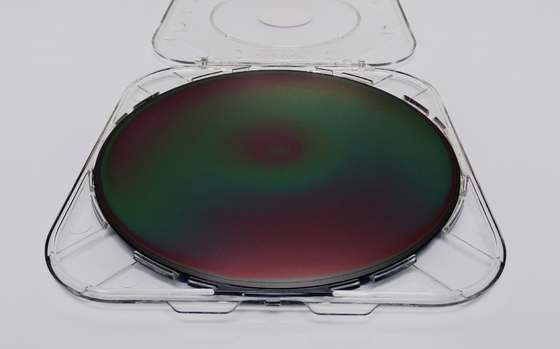

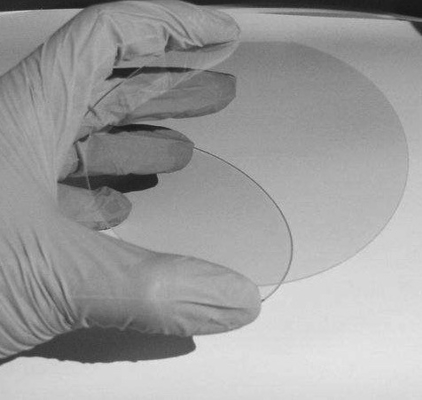

Güç RF LED Uygulaması için 8INÇ 12INÇ 6INÇ GaN-On-Si EPI-WAFERS
  • Güç RF LED Uygulaması için 8INÇ 12INÇ 6INÇ GaN-On-Si EPI-WAFERS
  • Güç RF LED Uygulaması için 8INÇ 12INÇ 6INÇ GaN-On-Si EPI-WAFERS
  • Güç RF LED Uygulaması için 8INÇ 12INÇ 6INÇ GaN-On-Si EPI-WAFERS
  • Güç RF LED Uygulaması için 8INÇ 12INÇ 6INÇ GaN-On-Si EPI-WAFERS

Güç RF LED Uygulaması için 8INÇ 12INÇ 6INÇ GaN-On-Si EPI-WAFERS

Menşe yeri Çin
Marka adı ZMSH
Sertifika rohs
Model numarası 6/8/12INÇ GaN-ON-silikon
Ürün Detayları
Saflık:
%99,9
Uygulama:
Düşük sıcaklıklı alaşımlar
EINECS numarası:
247-129-0
Sınıf standardı:
Endüstriyel seviye
MF:
GaN
CAS Numarası.:
25617-97-4
Vurgulamak:

Endüstriyel Sınıf Si Epi Gofret

,

GaN Si Epi Gofret

,

Power RF Alüminyum Nitrür Yüzeyler

Ürün Açıklaması

8 inç 12 inç 6 inç GAN-ON-SI EPI-WAFERS POWER RF LED uygulama için



GaN epitaksyal levha (Silikon üzerindeki GaN EPI)
ZMSH, Shanghia'daki GaN-on-Si epitaksyal levhaların bir ajanıdır.


Tanıtım
Enerji tasarrufu ve bilgi ve iletişim sistemlerindeki gelişmeler için artan bir ihtiyaç var.Bir sonraki nesil yarı iletken malzemesi olarak galyum nitrit (GaN) ile geniş bant aralığı yarı iletken substrat geliştirdik..
Konsept: Silikon substratlarda tek kristal GaN ince filmleri yetiştirerek, yeni nesil cihazlar için büyük, ucuz yarı iletken substratlar üretebiliriz

.
Hedef: Ev aletleri için: yüzlerce arıza voltajı olan anahtarlar ve inverterler. Cep telefonu baz istasyonları için: yüksek güç ve yüksek frekanslı transistörler.
Avantajları: Silikon substratlarımızın GaN'i diğer silikon karbür veya safir substratlarından daha ucuz yetiştirmesi ve müşteri gereksinimlerine göre uyarlanmış GaN cihazları sağlayabilmemiz.


Sözlük
Geniş bant boşluğu
Band gap refers to the energy field formed by the band structure in a crystal that does not contain electrons (semiconductor materials with a band gap larger than silicon are often referred to as wide band gap semiconductors). İyi optik şeffaflığı ve yüksek elektrik kırılma voltajı olan geniş bantlı malzeme


Hetero bağlantı
Genel olarak, yarı iletken alanında, farklı bileşimlere sahip yarı iletken malzemelerden nispeten ince filmler yığılır.Karışık kristaller için, atomik olarak pürüzsüz arayüzlere ve iyi arayüz özelliklerine sahip heteroyünksiyonlar elde edilir. Bu arayüzler nedeniyle, yüksek elektron hareketliliğine sahip iki boyutlu bir elektron gazının katmanı oluşturulur.

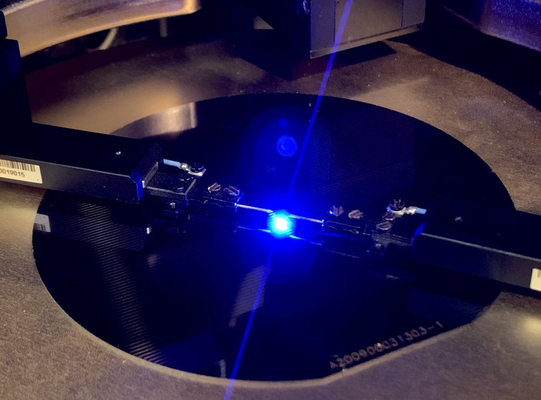

Blue GaN-on-Si LED Epi-waferleri için özellikler
ZMSH Semiconductor, çeşitli özelliklere sahip Si substratları üzerinde GaN LED epi levhaları üretmeye kararlıdır.
Wafer boyutu 100 mm ila 200 mm. Wafer kalitesi aşağıdaki özellikleri karşılar:

Güç RF LED Uygulaması için 8INÇ 12INÇ 6INÇ GaN-On-Si EPI-WAFERS 0
Güç RF LED Uygulaması için 8INÇ 12INÇ 6INÇ GaN-On-Si EPI-WAFERS 1
Güçlü elektronik, RF ve Mikro-LED uygulamaları için yüksek kaliteli GaN epiwaferleri sunmaya kararlıyız.

Tarih • 2012 yılında GaN levhalarının saf bir epi-yayımcılığı olarak kuruldu
Teknoloji • Altyapı mühendisliği, tampon tasarımı, aktif bölgeyi kapsayan patentli teknoloji
Yüksek kaliteli, düz ve çatlaksız epi yapılar için optimizasyon.

• Temel teknik ekip üyelerinin hepsi GaN'de 10+ yıllık deneyime sahiptir
Kapasite
• 3300m2 sınıf 1000 temiz oda
• 150mm GaN epiwaferleri için yılda 200k pcs
Ürün
Çeşitlilik
• GaN-on-Si (300 mm'ye kadar)
• GaN-on-SiC (150mm'e kadar)
• GaN-on-HR_Si (200mm'e kadar)
• GaN-on-Sapphire (150mm'e kadar)
• GaN üzerine GaN
IP & Kalite • Çin, ABD, Japonya vb.
> 100 ile
• Imec'den 80 patent lisansını aldı
• ISO9001:2015 tasarım ve geliştirme sertifikası
GaN epi malzemesinin üretimi
