N-GaAs substratı VCSEL epiwafer 6 inç GaAs yönelimi 100 111 dalga boyu 940nm Gigabit Ethernet için

Ürün Detayları

Menşe yeri: Çin

Marka adı: ZMSH

Sertifika: ROHS

Ödeme ve Nakliye Şartları

Teslim süresi: 2-4hafta

Payment Terms: T/T

En İyi Fiyatı Alın
Vurgulamak:

6 inç GaAs VCSEL epiwafer

,

940nm VCSEL epiwafer

,

100 111 VCSEL epiwafer

Cavity mode Tolerance:
Within3%
Boşluk modu Tekdüzelik:
<= %1
Dopinglevel tolerance:
Within ±30 %
Doping seviyesi Tekdüzelik:
<= %10
PL Wavelength uniformity:
Std. Dev better than 2nm @inner 140mm
Thickness uniformity:
Better than ±3% @inner 140mm
Mole fraction x tolerance:
Within ±0.03
Mole fraction x Uniformity:
<= 0.03
Cavity mode Tolerance:
Within3%
Boşluk modu Tekdüzelik:
<= %1
Dopinglevel tolerance:
Within ±30 %
Doping seviyesi Tekdüzelik:
<= %10
PL Wavelength uniformity:
Std. Dev better than 2nm @inner 140mm
Thickness uniformity:
Better than ±3% @inner 140mm
Mole fraction x tolerance:
Within ±0.03
Mole fraction x Uniformity:
<= 0.03
N-GaAs substratı VCSEL epiwafer 6 inç GaAs yönelimi 100 111 dalga boyu 940nm Gigabit Ethernet için

N-GaAs substratı VCSEL epiwafer 6 inç GaAs yönelimi 100 111 dalga boyu 940nm Gigabit Ethernet için

N-GaAs substratı VCSEL epiwaferleri

BuN-GaAs (n tipi Gallium Arsenide) altüstü VCSEL epiwaferVCSEL'ler yüksek hızlı optik iletişim, 3 boyutlu algılama ve LIDAR gibi uygulamalarda kilit rol oynamaktadır.Wafer, N tipi bir GaAs substratı üzerine inşa edilmiştir., mükemmel elektrik iletkenliği ve epitaksyal katman büyümesi için uygun bir temel sağlar.

Tipik olarak çeşitli bileşik yarı iletkenlerden oluşan epitaksyal katmanlar, lazerin aktif bölgesini oluşturmak için substrat üzerinde yetiştirilir.Yüksek verimlilik ve diziye kolay entegrasyon sunarWafer tipik olarak dalga boylarında yayımı destekler.850 nm veya 940 nm, fiber optik iletişim ve 3 boyutlu algılama uygulamaları için idealdir.

N-GaAs substratlarıdüşük kusur yoğunluğu, yüksek performanslı cihazlar için gereklidir veYüksek sıcaklıkta işlemeMekanik istikrarı ve ısı iletkenliği, yüksek güç ve yüksek hızlı uygulamalara uygun hale getirir.Veri merkezleri,tüketici elektroniği(örneğin akıllı telefonlarda yüz tanıma) veOtomotiv sistemleriLIDAR gibi,maliyetliveölçeklenebilirÜretim.


N-GaAs substratı VCSEL epiwaferlerinin yapısı

N-GaAs substratı VCSEL epiwafer 6 inç GaAs yönelimi 100 111 dalga boyu 940nm Gigabit Ethernet için 0


N-GaAs substratı VCSEL epiwafer'in veri sayfasıZMSH VCSEL EPIWAFER.pdf)

N-GaAs substratı VCSEL epiwafer 6 inç GaAs yönelimi 100 111 dalga boyu 940nm Gigabit Ethernet için 1

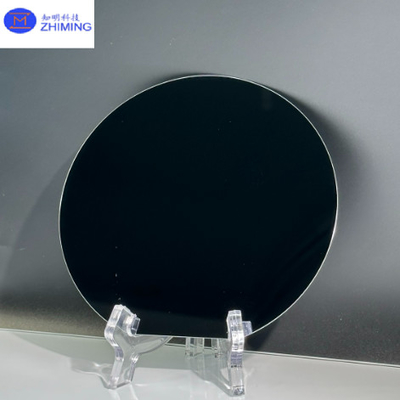

N-GaAs substratı VCSEL epiwafer'in fotoğrafı

N-GaAs substratı VCSEL epiwafer 6 inç GaAs yönelimi 100 111 dalga boyu 940nm Gigabit Ethernet için 2N-GaAs substratı VCSEL epiwafer 6 inç GaAs yönelimi 100 111 dalga boyu 940nm Gigabit Ethernet için 3


N-GaAs substratı VCSEL epiwafer'lerin uygulanması

BuN-GaAs substratlı VCSEL epiwaferVertikal ışık emisyonu, ölçeklenebilirliği ve performans avantajları nedeniyle çeşitli yüksek teknoloji uygulamalarında yaygın olarak kullanılır.

Optik iletişim:

  • N-GaAs substratları üzerindeki VCSEL'ler yaygın olarak kullanılır.Fiber optik iletişimsistemleri,Gigabit EthernetveVeri merkezleri, yüksek enerji verimliliği ile kısa mesafelerde yüksek hızlı veri aktarımını desteklerler.

3 boyutlu algılama:

  • İçeridetüketici elektroniği, akıllı telefonlar ve tabletler gibi, VCSEL'ler3D algılamaUygulamalar,Yüz tanıma(Yüz kimliği)İşaret tanıma, veArtırılmış gerçeklikKompakt tasarımları ve enerji verimliliği onları mobil cihazlar için ideal hale getiriyor.

LIDAR (ışık algılama ve aralığı):

  • VCSEL'lerLIDAR sistemleriiçinOtonom araçlar,Uçaklar, veRobotlar940 nm dalga boyu, dış mekan koşullarında iyi performans gösterme yeteneği nedeniyle LIDAR'da özellikle yararlıdır.

Lazer fareler ve yazıcılar:

  • VCSEL epiwaferleri ayrıcaLazer farelerhassas hareket izleme için velazer yazıcılarıYüksek hızlı, yüksek çözünürlüklü baskı için.

Tıbbi ve Endüstriyel Sensörler:

  • Tıbbi teşhis ve endüstriyel otomasyonda, VCSEL'lerYakınlık algılama,biyometrik tarama, vekonumlandırma sistemleriDoğruluk ve güvenilirliklerinden dolayı.

N-GaAs substratı VCSEL epiwafer 6 inç GaAs yönelimi 100 111 dalga boyu 940nm Gigabit Ethernet için 4N-GaAs substratı VCSEL epiwafer 6 inç GaAs yönelimi 100 111 dalga boyu 940nm Gigabit Ethernet için 5N-GaAs substratı VCSEL epiwafer 6 inç GaAs yönelimi 100 111 dalga boyu 940nm Gigabit Ethernet için 6

N-GaAs substratı VCSEL epiwafer 6 inç GaAs yönelimi 100 111 dalga boyu 940nm Gigabit Ethernet için 7N-GaAs substratı VCSEL epiwafer 6 inç GaAs yönelimi 100 111 dalga boyu 940nm Gigabit Ethernet için 8

Bu uygulamalar, modern teknolojide N-GaAs substrat VCSEL'lerin çok yönlülüğünü ve önemini vurgular.


N-GaAs substratı VCSEL epiwaferlerinin özellikleri

BuN-GaAs substratlı VCSEL epiwaferÖzellikle yüksek hızlı iletişim ve algılama teknolojilerinde gelişmiş optoelektronik uygulamalar için ideal olan birkaç önemli özelliğe sahiptir.

Yüksek Elektrik İleticiliği:

  • Bun tipi GaAs substratıVCSEL'in aktif bölgelerine verimli bir taşıyıcı enjeksiyonu sağlayan mükemmel elektrik iletkenliğine sahiptir.

Düşük Kusur yoğunluğu:

  • GaAs substratı tipik olarak birDüşük dislokasyon yoğunluğu, yüksek performanslı cihazlar için çok önemlidir, VCSEL dizilerinin tekdüzeliğini ve güvenilirliğini sağlar.

Yüksek ısı iletkenliği:

  • GaAs sağlıyorİyi ısı iletkenliği, yüksek güç işlevleri sırasında verimli ısı dağılımına izin verir, bu da sürekli ve yüksek hızlı uygulamalara uygun hale getirir.

Dalga boyu uyumluluğu:

  • N-GaAs substratlarında yetiştirilen VCSEL epiwaferleri, genellikle belirli dalga boylarında ışık yaymak için uyarlanabilir.850 nmve940 nm, fiber optik iletişim ve 3 boyutlu algılama için optimaldir.

Dikey Emisyon:

  • Budikey boşluk yapısıVCSEL'lerin sayısı, wafer yüzeyine dik ışık emisyonuna izin verir, bu da etkili bir şekilde dizilere entegre olmayı sağlar ve wafer'i kompakt, yüksek yoğunluklu optik cihazlar için ideal hale getirir.

Ölçeklenebilirlik:

  • N-GaAs substratı destekleryüksek hacimli, düşük maliyetli üretim, tüketici elektroniği, otomotiv ve telekomünikasyon endüstrileri için çekici bir seçim haline getiriyor.

Sıcaklık istikrarı:

  • GaAs substratları üzerindeki VCSEL'lerdeğişen sıcaklıklarda istikrarlı performans, veri merkezleri ve özerk araçlar gibi zorlu ortamlarda güvenilir çalışmayı sağlar.

Bu özellikler, N-GaAs VCSEL epiwaferini yüksek hızlı, verimli ve güvenilir optoelektronik performans gerektiren uygulamalar için ideal hale getirir.


N-GaAs substratı ZMSH'deki VCSEL epiwafer

BuN-GaAs (n tipi Gallium Arsenide) altüstü VCSEL epiwaferVCSEL'lerin üretimi için hayati bir bileşendir.optik iletişim,3D algılama, veLIDARN-GaAs üzerine inşa edilmiş olan wafer mükemmelElektrikli iletkenlikve yüksek verimlilikte dikey ışık emisyonu mümkün olan dalga boylarında büyümek için sağlam bir temel850 nmve940 nm.

ZMSHBu yüksek kaliteli levhaları tedarik eder ve gelişmiş test yöntemleri ile ürün güvenilirliğini sağlar.PL haritası,F-P haritası, veÇürük kipBu testler düşük kusur yoğunluğunu korumaya yardımcı olur ve yüksek performanslı uygulamalar için gerekli olan vafelerin tekilliğini sağlar.dalga boylarıve konfigürasyonlar, örneğin940 nm tek bağlantılı VCSEL'ler, çeşitli endüstriyel ihtiyaçları karşılamak.

ZMSH'nin detaylı kalite kontrolü ve ölçeklenebilirliği ile bu levhalar,Veri merkezleri,tüketici elektroniği(örneğin, yüz tanıma) veOtomotiv sistemleri, sağlayanmaliyetlivegüvenilirÇözümler.
