Ürün Detayları
Menşe yeri: Çin
Marka adı: ZMSH
Model numarası: Safir parça
Ödeme ve Nakliye Şartları
Teslim süresi: 2-4 Hafta
Ödeme koşulları: T/T
Malzemeler: |
%99,999 Al2O3 |
Türü: |
tek kristal |
Sertlik: |
9.0 Mohs |
Yüzey: |
SSP |
yoğunluk: |
3,98 gr/cm3 |
geçirgenlik: |
% 85 |
Malzemeler: |
%99,999 Al2O3 |
Türü: |
tek kristal |
Sertlik: |
9.0 Mohs |
Yüzey: |
SSP |
yoğunluk: |
3,98 gr/cm3 |
geçirgenlik: |
% 85 |
+ tasarım sanat eserleri tarafından özelleştirilmesine izin verir
+ safira (99.999%Al2O3)
+ yüksek sertlik 9 Mohs, olağanüstü çizik direnci
+ büyük geçirgenlik, görünür ışık spektrumunda yaklaşık 80%-90%
(yaklaşık 400-700 nm).
+yüksek kaliteli saat yüzleri, kamera lensleri, optik aletler için yaygın olarak kullanılır,Tıbbi cihazlar, lazer sistemleri, yüksek hassasiyetli sensörler
Sapphire wafer, yarı iletken, optoelektronik ve LED üretiminde yaygın olarak kullanılan önemli bir malzemedir.
Safir levha, yüksek sertlik, mükemmel ısı iletkenliği ve iyi optik geçirgenlik gibi mükemmel fiziksel ve kimyasal özelliklere sahiptir.Özellikle ultraviyoleten yakın kızılötesi bantta.
Üretim sürecinde, safir levhalar genellikle erime büyüme yöntemi (Czochralski yöntemi gibi) ile hazırlanır.waferlerin kalitesini ve performansını sağlamak için düşük kusurlu safir kristalleriElektronik cihazlarda, bir substrat olarak safir, cihazın istikrarını ve ömrünü etkili bir şekilde artırabilir.
4 inçlik safir levha mevcut pazarda yaygın özelliklerden biridir.Genellikle yüksek performanslı ışık yayıcı diyotlar (LED) ve yüksek frekanslı elektronik cihazlar üretmek için galyum nitrit (GaN) gibi yarı iletken malzemeler yetiştirmek için kullanılır.
Ayrıca,safir levhaları, sabit kristal yapıları ve yüksek sıcaklık ve korozyon direnci nedeniyle yüksek hassasiyetli optik bileşenlerde ve entegre devre substratlarında da yaygın olarak kullanılır.
Teknolojinin ilerlemesiyle birlikte, 4 inçlik safir levhaların uygulanması, özellikle yüksek güçlü elektronik ve fotoelektrik dönüşüm alanlarında genişlemeye devam ediyor.Saphir malzemelerinin geliştirilmesi ve uygulanması ilgili endüstrilerin gelişimini teşvik etmeye ve daha yüksek performans gereksinimlerini karşılamaya devam edecektir..

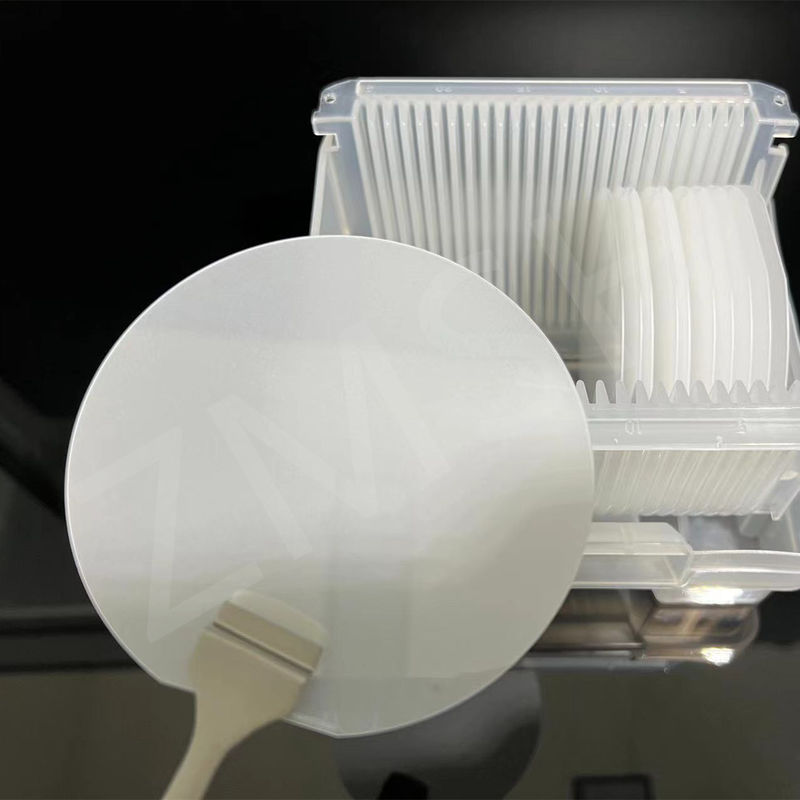

Safira Waferleri Hakkında Ayrıntılar
Ürün | 4 inçlik C düzlemli 430um safira wafers | |
Kristal malzemeler | 99%999 Yüksek Saflık, Monokristalin Al2O3 | |
Sınıf | Prime, Epi-Hazır | |
Yüzey yönelimi | A düzlemi ((11-20) | |
Çapraz | 50.8 mm ± 0,1 mm | |
Kalınlığı | 430 μm ± 25 mm | |
Birincil düz uzunluk | 16.0 mm ± 1.0 mm | |
Çift taraflı cilalı | Ön yüzey | Epi cilalanmış, Ra < 0,5 nm (AFM ile) |
(DSP) | Arka yüzey | Epi cilalanmış, Ra < 0,5 nm (AFM ile) |
TTV | ≤ 10 um | |
BÖK | ≤ 10 um | |
WARP | ≤ 10 um | |

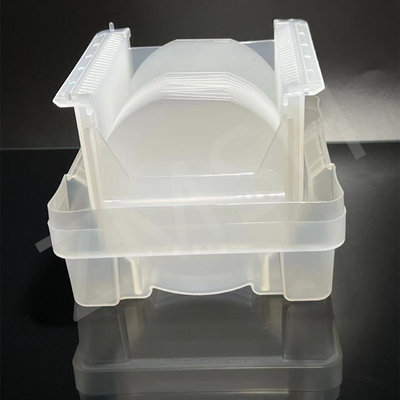

Temizlik / Paketleme | Sınıf 100 temiz oda temizliği ve vakum ambalajı, | |
25 parça bir kaset ambalajında veya tek parça ambalajında. |
Önerilen ürünler
1Sapphire Tubes Al2O3 Tubes Saf Şeffaf Yüksek Sertlik Özel Tüpler Optik Uygulama
2. Sapphire Parçalar Kristal Optik Silindir Lens Sertliği 9.0 Yüksek Işık Akışı Özel
Sık Sorulan Sorular
1S: Safir levhalar nasıl üretilir?
Cevap: Saphir vafeleri Ky yöntemiyle üretilir.Bir erime büyüme yöntemi kullanır ve etkili bir şekilde kristallerin kalitesini ve boyutunu kontrol edebilirsiniz.
2. S: Saphir wafer üretim süreci çevre dostu mu?
Cevap: Safir levha üretim süreci çevre koruması açısından sıkı bir şekilde kontrol edilmelidir.Hammaddelerin işlenmesi ve imha edilmesi çevreye etkisi olabilirBu nedenle, üreticilerin etkili çevre koruma önlemleri alması gerekir.
