- GaN'i Si bileşik waferler üzerinde üretmek için kullanmak
- Tasarım sanat eserleriyle özelleştirilmiş olanları destekleyin
- yüksek kaliteli, yüksek performanslı uygulamalar için uygun
- yüksek sertlik ve yüksek verimlilik, yüksek güç yoğunluğu ile
- Elektrik enerjisi, RF cihazları, 5G ve ötesinde yaygın olarak kullanılır.
GaN hakkında daha fazla bilgi
GaN-on-Si, galyum nitrit (GaN) ve silikon (Si) avantajlarını birleştiren bir yarı iletken malzemedir.
GaN, geniş bant aralığı, yüksek elektron hareketliliği ve yüksek sıcaklık direnç özelliklerine sahiptir, bu da yüksek frekanslı ve yüksek güçli uygulamalarda önemli bir avantaj sağlar.
Bununla birlikte, geleneksel GaN cihazları genellikle safir veya silikon karbür gibi pahalı alt katman malzemelerine dayanır.
Buna karşılık, GaN-on-Si, daha düşük maliyetli ve daha büyük silikon levhaları substrat olarak kullanır, üretim maliyetlerini büyük ölçüde azaltır ve mevcut silikon tabanlı süreçlerle uyumluluğu artırır.
Bu malzeme güç elektroniği, RF cihazları ve optoelektroniklerde yaygın olarak kullanılır.
Örneğin, GaN-on-Si cihazları güç yönetimi, kablosuz iletişim ve katı durum aydınlatmasında mükemmel performans göstermiştir.
Ek olarak, üretim teknolojisinin ilerlemesiyle birlikte, GaN-on-Si'nin geleneksel silikon tabanlı cihazları daha geniş bir alanda değiştirmesi bekleniyor.Elektronik cihazların daha fazla minyatürleşmesini ve verimliliğini teşvik etmek.

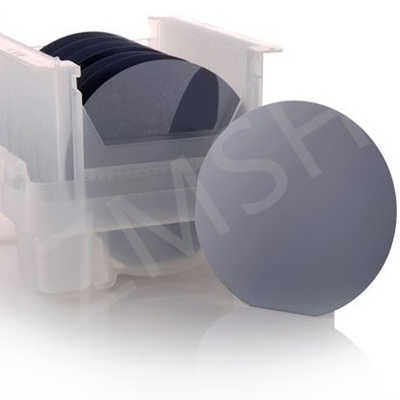

Daha fazla ayrıntıGaN on Sibir wafer
| Parametre kategorisi |
Parametreler |
Değer/Aralık |
Not: |
| Malzeme özellikleri |
GaN Bandgap Genişliği |
3.4 eV |
Yüksek sıcaklık, yüksek gerilim ve yüksek frekans uygulamaları için uygun geniş bant aralığı yarı iletken |
| Silikon (Si) bant boşluğu genişliği |
1.12 eV |
Altyapı malzemesi olarak silikon daha iyi maliyet etkinliği sağlar |
| Isı iletkenliği |
130-170 W/m·K |
GaN katmanının ve silikon substratının ısı iletkenliği yaklaşık 149 W/m·K'dır |
| Elektron hareketliliği |
1000-2000 cm2/V·s |
GaN katmanının elektron hareketliliği silikondan daha yüksektir |
| Dielektrik sabit |
9.5 (GaN), 11.9 (Si) |
GaN ve Silikonun Dielektrik Sabitleri |
| Termal genişleme katsayısı |
5.6 ppm/°C (GaN), 2.6 ppm/°C (Si) |
GaN ve silikonun termal genişleme katsayısı uyumlu değil, bu da strese neden olabilir. |
| Düğüm Sabiti |
3.189 Å (GaN), 5.431 Å (Si) |
GaN ve Si'nin ızgara sabitleri eşleşmiyor, bu da yer değiştirmelerine yol açabilir. |
| Yer değiştirme yoğunluğu |
108-109 cm−2 |
Bir GaN katmanının tipik dislokasyon yoğunluğu, epitaksyal büyüme sürecine bağlı olarak |
| Mekanik sertlik |
9 Mohs |
Gallium nitritin mekanik sertliği aşınmaya dayanıklılık sağlar |
| Wafer özellikleri |
Wafer çapı |

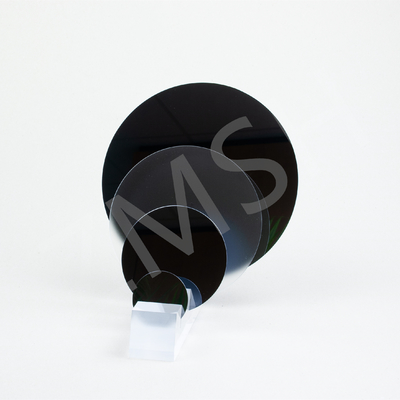

2 inç, 4 inç, 6 inç, 8 inç |
Genel GaN-on-Si wafer boyutları |
| GaN katman kalınlığı |
1-10 μm |
Özel uygulama gereksinimlerine bağlı |
| Substrat kalınlığı |
500-725 μm |
Mekanik dayanıklılığı destekleyen silikon substratın tipik kalınlığı |
| Yüzey kabalığı |
< 1 nm RMS |
Yüzeyin cilalandıktan sonra kabalığı yüksek kaliteli epitaksiyel büyüme sağlar |
| Merdiven yüksekliği |
< 2 nm |
GaN katmanının basamak yüksekliği cihaz performansını etkiler |
| Döşeme |
< 50 μm |
Wafer'ın bükülmesi üretim sürecinin uyumluluğunu etkiler |
| Elektriksel özellikler |
Elektron konsantrasyonu |
1016-1019 cm−3 |
GaN katmanının n tipi veya p tipi doping konsantrasyonu |
| Direnç |
10−3-10−2 Ω·cm |
GaN katmanlarının tipik direnci |
| Elektrik alanının bozulması |
3 MV/cm |
GaN katmanının yüksek parçalanma elektrik alanı gücü yüksek gerilimli cihazlar için uygundur |
| Optik performans |
Emisyon dalga boyu |
365-405 nm (UV/mavi ışık) |
LED'ler ve lazerler gibi optoelektronik cihazlarda kullanılan GaN malzemelerinin emisyon dalga boyu |
| Absorpsiyon katsayısı |
~ 104 cm−1 |
Görünür ışık aralığında GaN malzemesinin emilim katsayısı |
| Isı özellikleri |
Isı iletkenliği |
130-170 W/m·K |
GaN katmanının ve silikon substratının ısı iletkenliği yaklaşık 149 W/m·K'dır |
| Termal genişleme katsayısı |
5.6 ppm/°C (GaN), 2.6 ppm/°C (Si) |
GaN ve silikonun termal genişleme katsayısı uyumlu değil, bu da strese neden olabilir. |
| Kimyasal özellikler |
Kimyasal istikrar |
yüksek |
Gallium nitrit iyi korozyon direnci gösterir ve sert ortamlar için uygundur |
| Yüzey işlemi |
Tozsuz ve kirliliksiz |
GaN wafer yüzeyi için temizlik gereksinimleri |
| Mekanik özellikler |
Mekanik sertlik |
9 Mohs |
Gallium nitritin mekanik sertliği aşınmaya dayanıklılık sağlar |
| Young modülü |
350 GPa (GaN), 130 GPa (Si) |
Cihazın mekanik özelliklerini etkileyen GaN ve silikon Young modülü |
| Üretim parametreleri |
Epitaxial büyüme yöntemi |
MOCVD, HVPE, MBE |
GaN katmanlarının epitaksyal büyümesi için ortak yöntemler |
| Üretim |
Süreç kontrolüne ve wafer boyutuna bağlı. |
Verim oranı, yer değiştirme yoğunluğu ve çarpıklık gibi faktörlerden etkilenir. |
| Büyüme sıcaklığı |
1000-1200°C |
GaN katmanlarının epitaksyal büyümesi için tipik sıcaklıklar |
| Soğutma hızı |
Kontrollü soğutma |
Isı stresini ve bükülmesini önlemek için, soğutma hızı genellikle kontrol edilir |

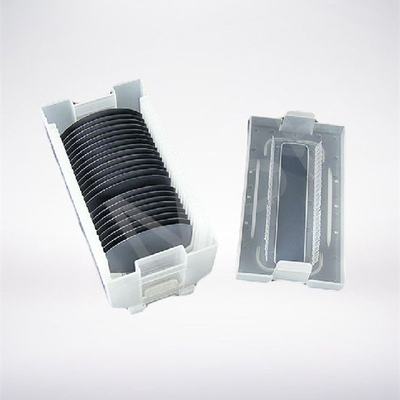

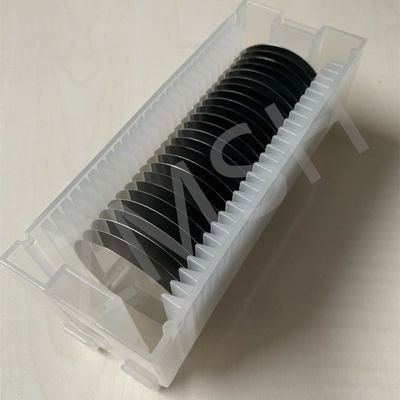

ÖrneklerGaN on Sibir wafer
