Si bileşik wafer 4H-SEMI substratı üzerinde yarı yalıtımlı SiC P tipi N tipi Kalınlığı 500um

Marka Adı:	ZMSH
Model Numarası:	SiC üzerinde Si Bileşik Wafe
Teslim Zamanı:	2-4 Hafta
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

yüzey:

silikon

Epitaksiyel tabaka:

Silisyum Karbür

Elektriksel Özellikler:

Yarı Yalıtımlı

Çapraz::

4 inç 6 inç veya daha büyük

Kalınlığı:

500um/ 625um/ 675um

Özel:

Destek

Vurgulamak:

500um SiC Si bileşik wafer üzerinde

SiC Si bileşik wafer üzerinde

Yarım yalıtım IC Silikon Wafer

Ürün Açıklaması

Yarı yalıtımlı SiC Si bileşik wafer, Si wafer, Silikon wafer, bileşik wafer, SiC Si bileşik substrat, Silikon Karbid substrat, P sınıfı, D sınıfı, 4 inç, 6 inç, 4H-SEMI

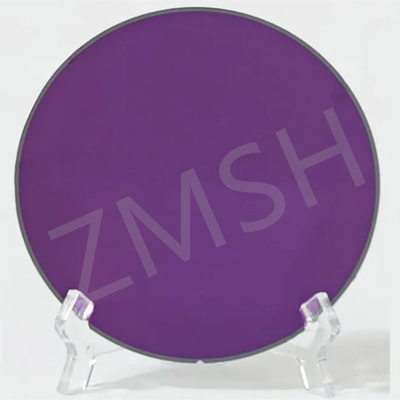

Si bileşik wafer 4H-SEMI substratı üzerinde yarı yalıtımlı SiC P tipi N tipi Kalınlığı 500um 0

Kompound wafer hakkında

SiC'yi Si bileşik waferinde kullanmak

Tasarım sanat eserleriyle özelleştirilmiş olanları destekleyin

yüksek kaliteli, yüksek performanslı uygulamalar için uygun

Yüksek sertlik ve dayanıklılık, yüksek ısı iletkenliği

Yüksek voltajlı ve yüksek frekanslı cihazlarda, RF cihazlarında vb. yaygın olarak kullanılmaktadır.

Daha fazla karışık wafer

- Hayır.Si bileşik levha üzerindeki yarı yalıtım SiC, yüksek performanslı gelişmiş bir yarı iletken malzemedir.

Hem silikon substratının hem de yarı yalıtımlı silikon karbid substratının avantajlarına sahiptir.

Mükemmel ısı iletkenliğine ve olağanüstü yüksek mekanik dayanıklılığına sahiptir.

Yüksek sıcaklık ve yüksek frekans koşullarında düşük sızıntı akımını önemli ölçüde azaltabilir ve cihaz performansını etkili bir şekilde geliştirebilir.

Mükemmel bir yarı iletken malzemesidir.

Genellikle güç elektroniği, radyo frekansı ve optoelektronik cihazlarda, özellikle mükemmel ısı dağılımı ve elektrik sabitliği gerektiren yüksek talepli uygulamalarda kullanılır.

Üretim maliyeti, silikon ve silikon karbid vafelerine kıyasla nispeten yüksek olmasına rağmen,cihaz verimliliğini ve kararlılık güvenilirliğini arttırma avantajları nedeniyle yüksek performanslı teknolojide giderek daha fazla dikkat ve tercih çekmiştir.

Bu nedenle, Si kompozit levhalar üzerindeki yarı yalıtım SiC'nin gelecekteki yüksek teknoloji uygulamalarında geniş gelişim beklentileri vardır.

Kompozit wafer detayları

Ürün	Spesifikasyon
Çapraz	150 ± 0,2 mm
SiC politipi	4 saat
SiC direnci	≥1E8 Ω·cm
Transfer SiC katmanı kalınlığı	≥0,1 μm
Boş	≤5 ea/wafer (2 mm > D > 0,5 mm)
Ön kabalık	Ra ≤ 0,2 nm (5 μm × 5 μm)
Si Yönlendirme	<111>/<100>/<110>
Si Tipi	P/N
Düz / Not	Düz / Not
Kenar Çip, Çizik, Çatlak (görsel inceleme)	Hiçbiri
TTV	≤5 μm
Kalınlığı	500/625/675 ± 25 μm

Kompound wafer'ın diğer resimleri

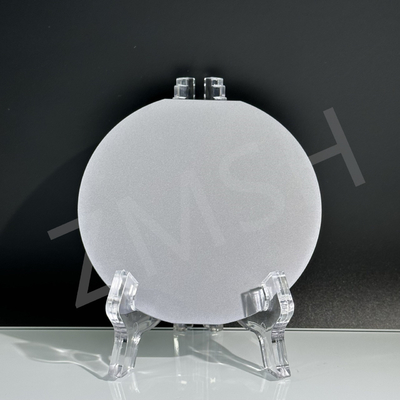

Si bileşik wafer 4H-SEMI substratı üzerinde yarı yalıtımlı SiC P tipi N tipi Kalınlığı 500um 1

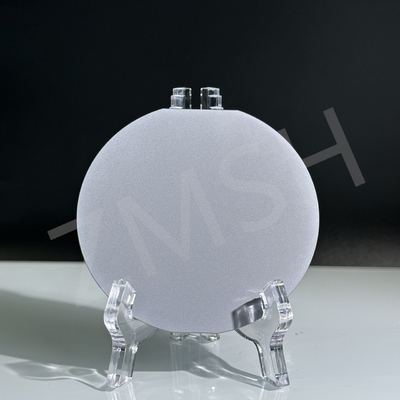

Si bileşik wafer 4H-SEMI substratı üzerinde yarı yalıtımlı SiC P tipi N tipi Kalınlığı 500um 2

*Kustom talepleriniz varsa lütfen bizimle iletişime geçin.

Hakkımızda

Şirketimiz, ZMSH, Yarım iletken substratları ve optik kristal malzemelerinin araştırılması, üretimi, işlenmesi ve satışında uzmanlaşmıştır.

Deneyimli bir mühendislik ekibimiz, yönetim uzmanlığımız, hassas işleme ekipmanlarımız ve test aletlerimiz var.Standart olmayan ürünlerin işlenmesinde bize son derece güçlü yetenekler sağlıyor..

Müşterilerin ihtiyaçlarına göre çeşitli yeni ürünleri araştırabilir, geliştirebilir ve tasarlayabiliriz.

Şirket, "Müşteri odaklı, kalite temelli" ilkesine bağlı kalacak ve optoelektronik malzemeler alanında üst düzey bir yüksek teknoloji şirketi olmaya çalışacaktır.

Benzer ürün önerileri

1.4H-SEMI Silikon Karbid SiC Substratı 2 Inç Kalınlığı 350um 500um P Sınıf D Sınıf SiC Wafer

2. 2" 3" FZ SiO2 Tek Kristal IC Çipleri 100um 200um Kuru Nem Oksidasyon Katmanı 100nm 300nm

Sık Sorulan Sorular

1. S: Si wafers üzerindeki SiC'nin genel yüzey yönelimi nedir?

A: SiC için ortak yönelim, silikon substrat ile hizalandırılmış olarak (111) 'dir.

2S: Si waferlerindeki SiC için özel kızartma gereksinimleri var mı?
C: Evet, malzeme özelliklerini iyileştirmek ve kusurları azaltmak için sıklıkla yüksek sıcaklıkta kaynatma gerekir.
