Ürün Detayları
Menşe yeri: Çin
Marka adı: ZMSH
Model numarası: Sİ GOFRET
Ödeme ve Nakliye Şartları
Teslim süresi: 4-6 hafta
Ödeme koşulları: T/T
Malzeme: |
Si tek kristal |
Boyut: |
4 inç |
Kalınlığı: |
350 um |
kristal yönlendirme: |
<100> |
yoğunluk: |
2,4 gr/cm3 |
Doping Türü: |
P tipi veya N tipi |
Malzeme: |
Si tek kristal |
Boyut: |
4 inç |
Kalınlığı: |
350 um |
kristal yönlendirme: |
<100> |
yoğunluk: |
2,4 gr/cm3 |
Doping Türü: |
P tipi veya N tipi |
Si wafer, Silikon wafer, Si Substrate, Silikon Substrate, <100>, <110>, <111>, 1 inç Si wafer, 2 inç Si wafer, 3 inç Si wafer, 4 inç Si wafer, Si monokristalin substrat,Silikon monokristalin vafra
Si waferinin karakteri
- KullanımıSilikon MonokristallerYüksek saflıkta, 99.999% üretmek için
- tasarım resimleri ile özel destek
- direnci doped tipine göre büyük ölçüde değişir.
- P tipi (borlu) veya N tipi (fosforlu veya arsenikli) olabilir
- Yüksek teknoloji alanlarında yaygın olarak kullanılan, IC'ler, fotovoltaik ve MEMS cihazları gibi
Si waferinin açıklaması
Silikon levhalar, yüksek saflaştırılmış tek kristal silikondan yapılmış ince, düz disklerdir ve yarı iletken endüstrisinde yaygın olarak kullanılır.
Bu levhalar, entegre devrelerin ve çeşitli elektronik cihazların üretimi için temel substrattır.
Silikon levhaların çapı genellikle 2 inç (50 mm) ila 12 inç (300 mm) arasında değişir ve kalınlıkları boyutlara bağlı olarak, genellikle 200 μm ile 775 μm arasında değişir.
Silikon levhalar, Czochralski veya Float-Zone yöntemleri kullanılarak üretilir ve minimum kabalıkta bir ayna yüzeyi elde etmek için dikkatlice cilalanır.Elektriksel özelliklerini değiştirmek için bor (P tipi) veya fosfor (N tipi) gibi elementlerle doped edilebilirler.
Ana özellikler arasında yüksek termal iletkenlik, düşük termal genişleme katsayısı ve mükemmel mekanik dayanıklılık bulunur.
Waferler ayrıca elektrik özelliklerini ve yalıtımını artırmak için epitaksiyel katmanlara veya ince silikon dioksit katmanlarına sahip olabilir.
Temizliği korumak için temiz oda ortamında işlenir ve işlenirler, bu da yarı iletken üretiminde yüksek verimlilik ve güvenilirlik sağlar.
Si wafer hakkında daha fazla bilgi
| Büyüme yöntemi | Czochralski ((CZ), yüzen bölge ((FZ) | ||
| Kristal yapısı | Kübik | ||
| Bant boşluğu | 1.12 eV | ||
| yoğunluk | 2.4 g/cm3 | ||
| Erime noktası | 1420°C | ||
| Dopant türü | Doldurulmamış | Bor doposu | Fos-doped / As-doped |
| İletici Tür | İçsel | P tipi | N tipi |
| Direnç | > 1000 Ωcm | 0.001~100 Ωcm | 0.001~100 Ωcm |
| EPD | < 100 /cm2 | < 100/cm2 | < 100/cm2 |
| Oksijen içeriği | ≤1x1018 /cm3 | ||
| Karbon içeriği | ≤5x1016 /cm3 | ||
| Kalınlığı | 150um, 200um, 350um, 500um veya diğerleri | ||
| Polişleme | Tek taraflı veya Çift taraflı cilalanmış | ||
| Kristal yönelimi | <100>, <110>, <111> ±0,5o veya diğer açı dışı | ||
| Yüzey kabalığı | Ra≤5Å ((5μmx5μm) | ||

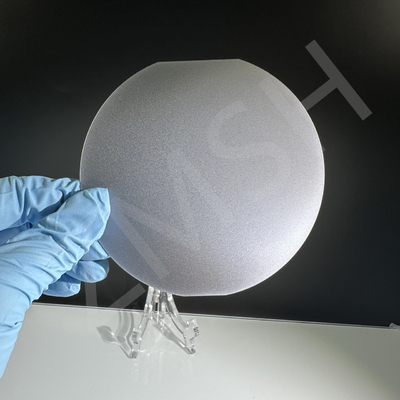

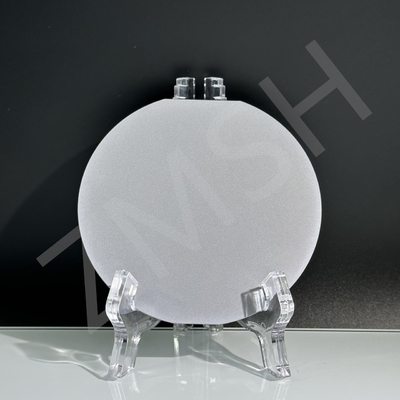

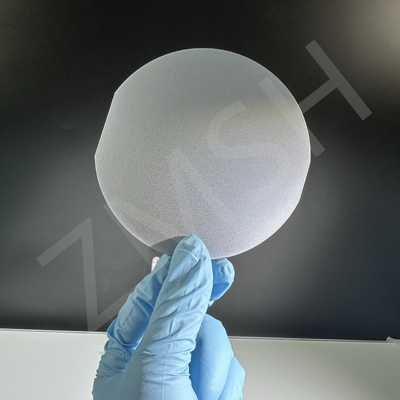

Si waferinden örnekler
* Başka bir ihtiyacınız varsa, lütfen bir tanesini özelleştirmek için bizimle iletişime geçin.
1. S: P-tip ve N-tip Si levhaları arasındaki fark nedir?
A: P-tip silikon levhaların ana yük taşıyıcıları olarak delikleri vardır, N-tip levhaların ise direnç gibi diğer fiziksel özelliklerinde minimum farklılıklarla elektronları vardır.
2. S: Si wafer, SiO2 wafer ve SiC wafer, bunların ana farklılıkları nelerdir?
A: Silikon (Si) levhaları, esas olarak yarı iletken cihazlarda kullanılan saf silikon substratlardır.
SiO2 levhalarının yüzeyinde silikon dioksit katmanı vardır ve genellikle yalıtım katmanı olarak kullanılır.
Silikon karbid (SiC) levhalar daha yüksek termal iletkenlik ve dayanıklılık sunan silikon ve karbon bileşiklerinden oluşur.Yüksek güç ve yüksek sıcaklık uygulamaları için uygun hale getirmek.
