2" S Doped GaP Yarım iletken EPI Wafer N Tip P Tip 250um 300um Işık Yayıcı Diyotlar
  • 2
  • 2
  • 2

2" S Doped GaP Yarım iletken EPI Wafer N Tip P Tip 250um 300um Işık Yayıcı Diyotlar

Menşe yeri Çin
Marka adı ZMSH
Sertifika ROHS
Model numarası Açıklık
Ürün Detayları
Malzeme:
Açıklık
Çapraz:
2'4'6'8'
Kalınlığı:
175um 225um
katkı maddesi:
s
Sınıf:
A
Oryantasyon:
(111) A 0°+0.2
çözgü:
10um
yay:
10um
TTV:
10um
Vurgulamak:

S Doped EPI Wafer

,

Yarı iletkenler 300um

,

GaP Yarım iletkenli EPI Wafer

Ürün Açıklaması

2 ′′ S Dopped GaP Yarım iletken EPI Wafer N Tip P Tip 250um 300um Işık Yayıcı Diyotlar





Açıklama:



Galiyum fosfidi (GaP) III-V grubundaki bir bileşiktir. Görünüşü turuncu-kırmızı şeffaf kristaldir.düşük ve orta parlaklıkta yeşil ve turuncu ışık yayıcı diyotlarYüksek akımlarda ömrü daha kısa ve yaşamı da sıcaklığa karşı oldukça hassastır.Galiyum fosfidi (GaP), dolaylı enerji boşluğu 2 olan organik olmayan bir bileşik ve bir yarı iletken malzemedir..26eV (300K). Polikristalin malzemesi açık turuncu renktedir. Gallium fosfit kokusuz ve suda çözülmez. N tipi bir yarı iletken olmak için kükürt veya tellür dopedilmelidir,ve bir P tipi yarı iletken yapmak içinZenk dopman olmalı.





Özellikleri:



Yarım iletken malzemesi Gap olarak adlandırılan Gallium fosfidi, oda sıcaklığında III-V grup bileşik yarı iletkenleri ile galyum (Ga) ve fosfor (P) sentezinden oluşur.Daha yüksek saflığı turuncu kırmızı şeffaf katıdır.Gallium fosfit, esas olarak düzleyici, transistör, ışık kılavuzu,lazer diyot ve soğutma elemanlarıGallium fosfit ve gallium arsenit, elektro-luminesan özelliklere sahip yarı iletkenlerdir ve germanium ve silikondan sonra üçüncü nesil yarı iletkenler olarak adlandırılırlar.Gallium arsenür LED yüksek kuantum verimliliğine sahiptir, kompakt ve basit cihaz yapısı, yüksek mekanik dayanıklılık ve uzun hizmet ömrü ve "optik telefon" da kullanılabilir.





Parametreler:



Parçalar Parametreler
Renk Şeffaf turuncu kırmızı
Çapraz 50.6+0.3
Kalınlığı 175 225
Dopant S
yoğunluk

4.138 g/cm3

Erime noktası

1477 °C

Büyüme yöntemi LEC
Çözünürlük Çözünür
Yönlendirme (111) A 0°+0.2
Yıkım endeksi 4.3
Warp. 10um
Yere kapanın. 10um
TTV 10um
Sınıf A





Uygulama:



İndyum fosfidi (InP), sfalerit kristal yapısı, 5,87 × 10-10 m ızgara sabitliği, 1,34 eV bant boşluğu ve oda sıcaklığında 3000 ~ 4500 cm2 / (V.S.) hareketliliği olan III ~ V bileşiktir.InP kristallerinin birçok avantajı var., Yüksek doymuş elektron sürükleme hızı, güçlü radyasyon direnci, iyi ısı iletkenliği ve yüksek fotoelektrik dönüşüm verimliliği gibi ve optik iletişimde yaygın olarak kullanılır,Yüksek frekanslı milimetre dalga cihazlarıGelecekte bileşen talebi 5G iletişim uygulamalarını bir araya getirecek.Yüksek hız özelliklerine sahip otomobil elektroniği ve optik iletişim, yüksek frekanslı ve yüksek güçlü, ve ikinci ve üçüncü nesil bileşik yarı iletkenlerin Silikon yarı iletkenlerin Moore Yasası'nı kırması bekleniyor.

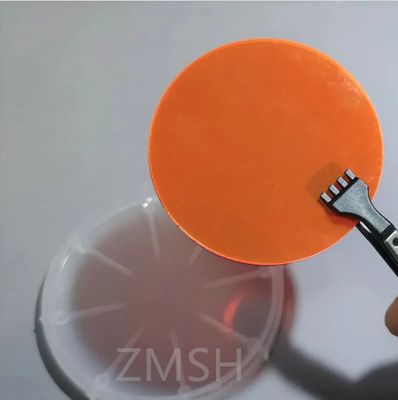

2" S Doped GaP Yarım iletken EPI Wafer N Tip P Tip 250um 300um Işık Yayıcı Diyotlar 0





Diğer ürün:



GaAs levhaları:

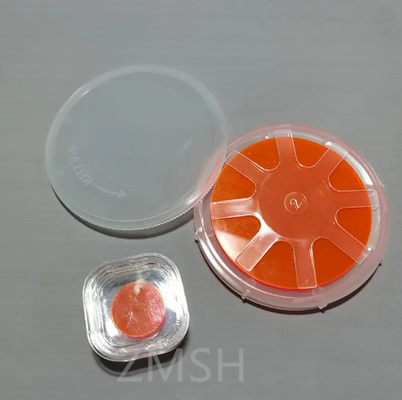

2" S Doped GaP Yarım iletken EPI Wafer N Tip P Tip 250um 300um Işık Yayıcı Diyotlar 1



Sık Sorulan Sorular





S: Marka adı nedir?S Dopped GaP?

A: Marka adıS Dopped GaPZMSH.



S: Sertifikasyon nedir?S Dopped GaP?

A: SertifikasyonS Dopped GaPROHS'dir.



S: Ürünlerin kökeni nerede?S Dopped GaP?

A: Doğum yeriS Dopped GaPÇin.



S: MOQ nedir?S GaP'yi bir kerede doping etti.?

A: MOQS Dopped GaPBir seferde 25 adet.
