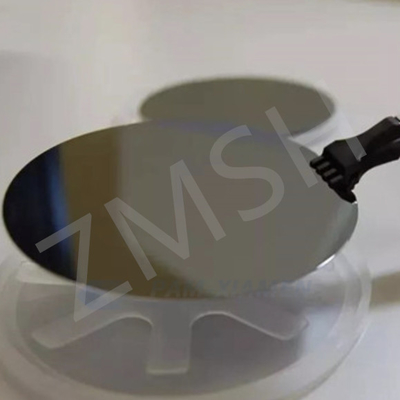

Akıllı algılama için GaAs Lazer Epitaxial Wafer Gallium Arsenide Wafer VCSEL/PD Expitaxial Wafer

GaAs Lazer Epitaxial Wafer'in Özellikleri

- GaAs levhalarını üretmek için kullanmak

- tasarım resimleri ile özel destek

- Doğrudan bant boşluğu, lazerlerde kullanılan verimli bir şekilde ışık yayar.

- 0,7μm ile 0,9μm dalga boyları aralığında, kuantum kuyusu yapıları

- cihazın nihai biçimine ulaşmak için MOCVD veya MBE, kazma, metalleşme ve ambalajlama gibi teknikler kullanılarak

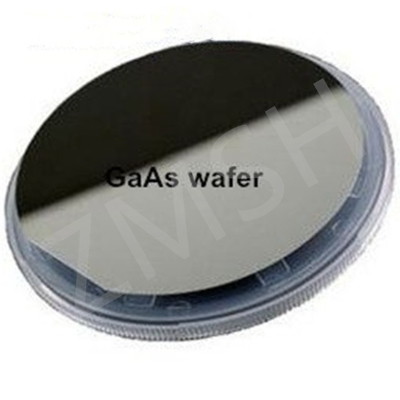

GaAs Lazer Epitaxial wafer'ın açıklaması

Galyum arsenür (GaAs) epitaksiyel levha, optoelektronik ve yüksek frekanslı elektronik cihazlarda yaygın olarak kullanılan önemli bir yarı iletken malzemedir.

Epitaksyal büyüme teknolojisi ile bir galiyum arsenür substratında yetiştirilir ve mükemmel optoelektronik özelliklere sahiptir.

GaAs'in doğrudan bant boşluğu özellikleri, özellikle ışık yayıcı diyotlarda (LED'ler) ve lazer diyotlarında (LD'ler) belirgin hale getirir.Işığı verimli bir şekilde yayabilen ve optik iletişim ve görüntüleme teknolojileri için uygun olan.

Silikon ile karşılaştırıldığında, GaAs daha yüksek elektron hareketliliğine sahiptir ve özellikle radyo frekansı (RF) ve mikrodalga cihazları için uygun olan daha hızlı anahtarlama hızlarını destekleyebilir.

Ek olarak, GaAs epitaksyal levhaları yüksek sıcaklıklı ortamlarda iyi bir istikrar ve düşük gürültü özellikleri gösterir, bu da onları çeşitli yüksek güçlü ve yüksek frekanslı uygulamalar için uygun kılar.

Üretim sürecinde yaygın olarak kullanılan epitaksiyel büyüme teknolojileri arasında metal organik kimyasal buhar çökümü (MOCVD) ve moleküler ışın epitaksi (MBE) bulunur.Epitaxial katmanın yüksek kalitesini ve tekilliğini sağlayanlar.

Üretimden sonra, GaAs epitaksiyel levha, nihayetinde yüksek performanslı elektronik ve optoelektronik cihazlar oluşturmak için kazım, metalleşme ve ambalajlama gibi işlemlere maruz kalır.

Bilim ve teknolojinin ilerlemesiyle birlikte, GaAs epitaksiyel levhalarının uygulama alanları özellikle optik iletişim, güneş hücreleri ve sensörler alanlarında genişlemeye devam ediyor.geniş piyasa beklentilerini gösterir.

GaAs Lazer Epitaxial wafer hakkında daha fazla bilgi

GaAs substratlarının önde gelen tedarikçisi olarak, ZMSH Epi-hazır Gallium Arsenide (GaAs) wafer substratlarının üretiminde uzmanlaşmıştır.

Çeşitli tipler sunuyoruz. Yarım iletken n-tip, C-doplu ve p-tip levhalar da dahil.

GaAs substratlarımızın direnci, kullanılan dopantlara göre değişir: silikon-doped veya çinko-doped levhaların direnci aralığı (0,001 ∼0,009) ohm·cm,Karbon doped waferler ≥ 1 × 10^7 ohm·cm direnci vardır.

GaAs levhalarımız, 100 ve 111, 2 °, 6 ° veya 15 ° dışındaki (100) yönelim toleransları ile kristal yönelimlerde mevcuttur.

GaAs levhalarımız için kazma çukur yoğunluğu (EPD) tipik olarak LED uygulamaları için <5000/cm2 ve lazer diyotları (LD) ve mikroelektronik için <500/cm2'dir.

Benzer ürün önerileri

1.2" S Doped GaP Yarım iletken EPI Wafer N Tip P Tip 250um 300um Işık Yayıcı Diyotlar

2.2" 3" FZ SiO2 Tek Kristal IC Çipleri 100um 200um Kuru Islak Oksidasyon Katmanı 100nm 300nm

Sık Sorulan Sorular

1. S: Diğer levhalarla karşılaştırıldığında GaAs lazer epitaksyal levhaların maliyeti nasıl?

A: GaAs lazer epitaksiyel levhaları silikon levhalardan ve diğer bazı yarı iletken malzemelerden daha pahalı olma eğilimindedir.

2S: Peki ya GAA'nın gelecekteki perspektifi?lazer epitaksyalWaferler?
A: GaAs lazer epitaksiyel levhalarının gelecekteki beklentileri oldukça umut verici.
